Atlas Copco Air Compressor Teplo CHERITAL CONTROLNY VALVE
I. Složení soupravy a základní funkce

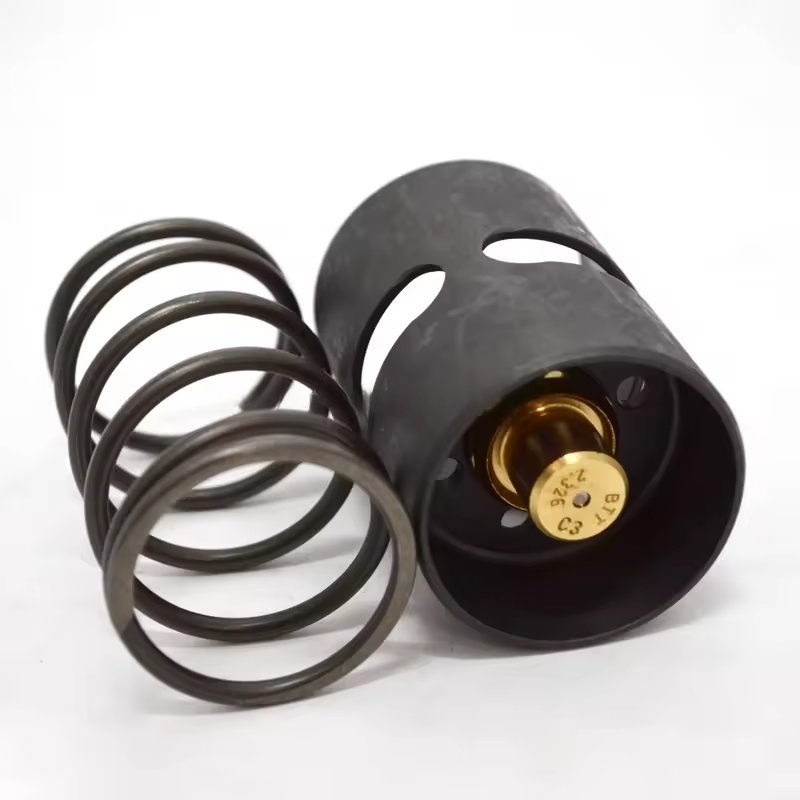

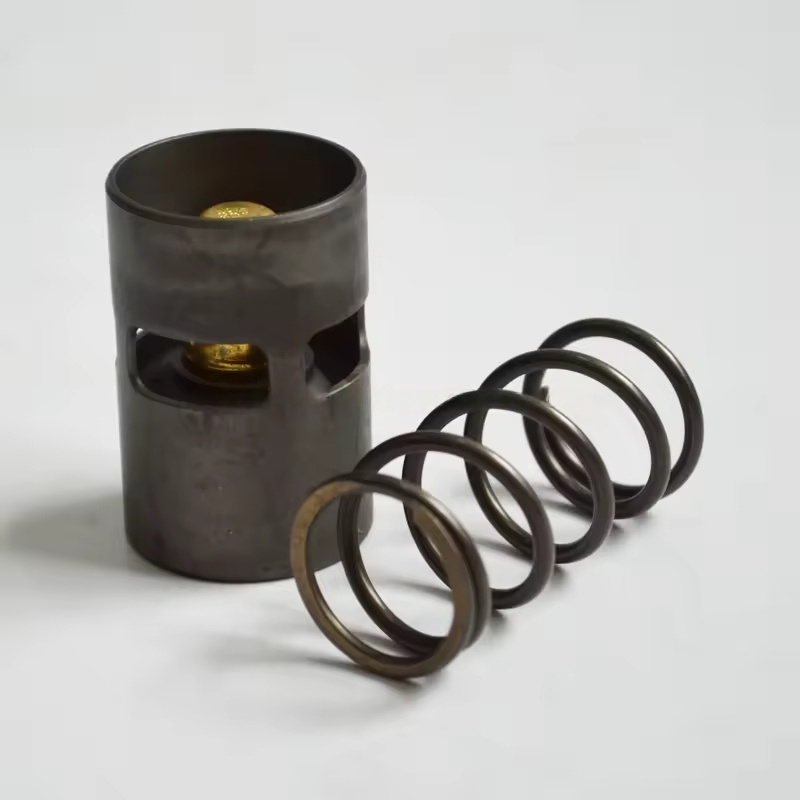

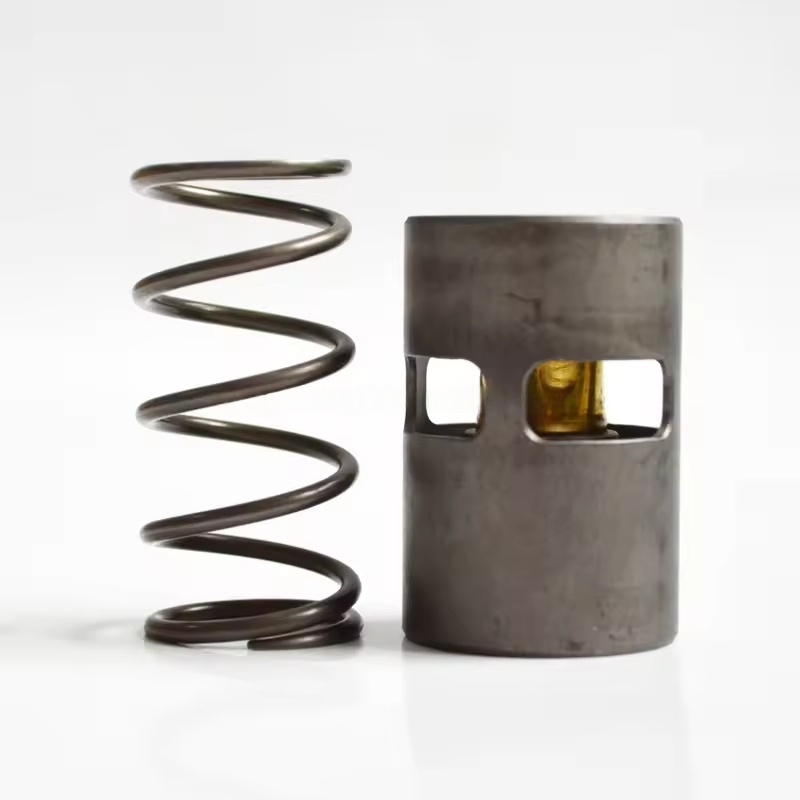

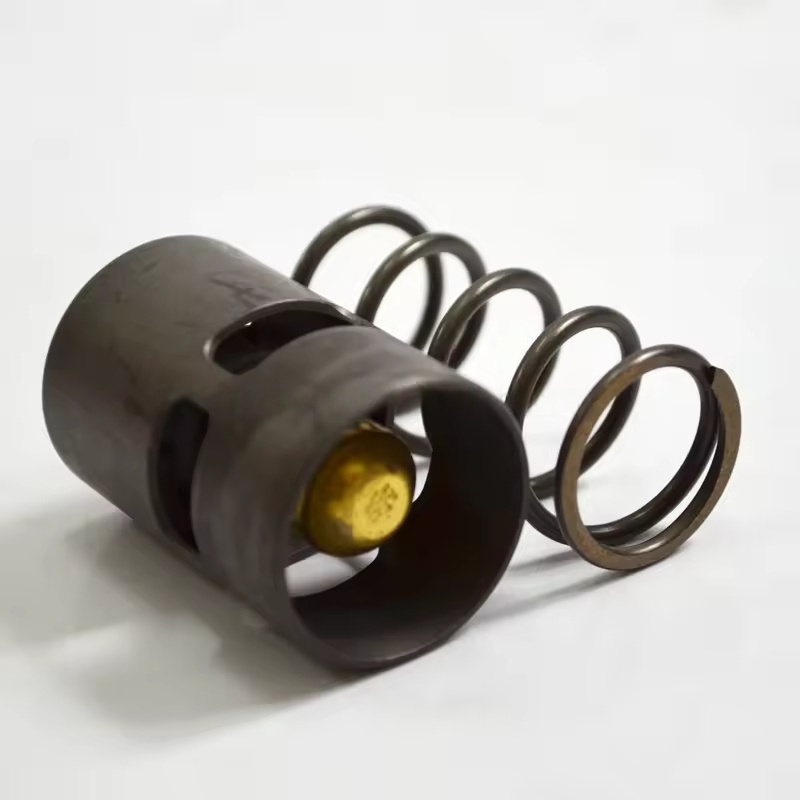

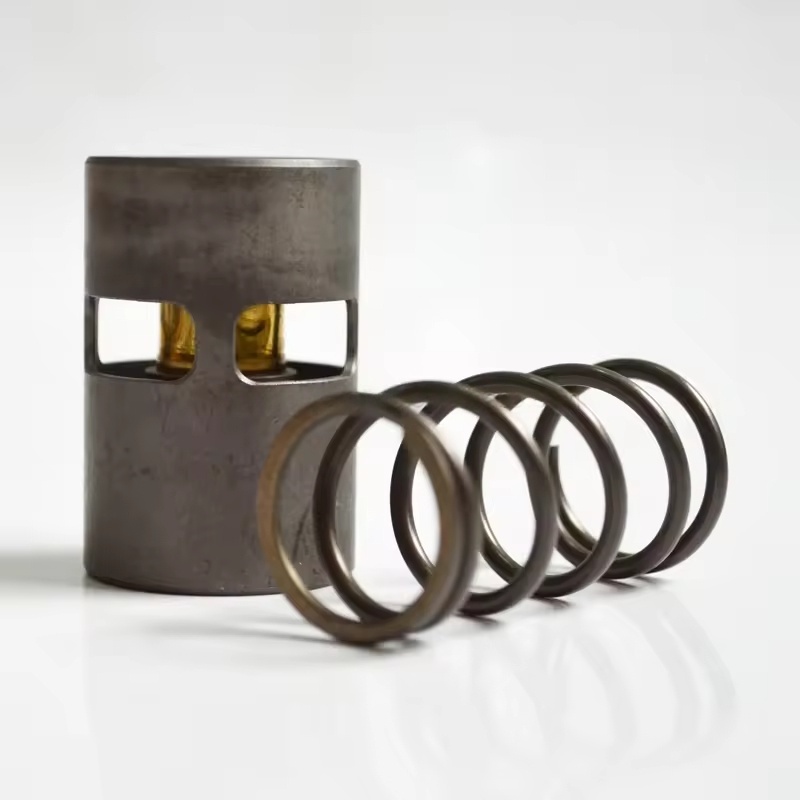

Hlavní komponenty: Obvykle zahrnují tělo regulačního ventilu teploty (obsahující prvek snímání teploty), jádro ventilu, pružinu, těsnění (Obory, těsnění), obtokové potrubí a příslušenství pro instalaci atd.
Pracovní princip: Prostřednictvím teplotního snímacího prvku (jako je žárovka teploty vosku) cítí změny teploty oleje a automaticky upravuje otevření jádra ventilu:
Když je teplota oleje nižší než nastavená hodnota, jádro ventilu zavře chladicí obvod a mazací olej prochází obtokem a přímo vstupuje do hlavní jednotky a rychle zvyšuje teplotu oleje.
Když teplota oleje dosáhne nastavené hodnoty, jádro ventilu se postupně otevírá a mazací olej vstupuje do chladicí jednotky pro chlazení před oběhem, což zabrání nadměrné teplotě oleje, což vede ke zhoršení kvality oleje.
Ii. Adaptační charakteristiky
Přizpůsobeno pro různé řady vzduchových kompresorů (jako je GA, Zr, ZT atd.) S průtokem oleje, tlakovými parametry a instalačním prostorem, aby byla zajištěna přesnost regulační teploty a shoda s jednotkou.
Výběr materiálu: Používá olejové odolné, vysokoteplotní kovy (jako je mosaz, nerezová ocel) a speciální guma, vhodná pro dlouhodobé ponoření prostředí mazacího oleje a teploty.
Iii. Scénáře pro výměnu nebo údržbu
Pravidelná náhrada: Doporučuje se vyměnit každých 4000-6000 hodin nebo synchronně mazacím olejem, aby se zabránilo opotřebení jádra ventilu, stárnutí prvku snímání teploty a výsledné selhání kontroly.
Projevy chyb:
Teplota oleje nepřetržitě nízká (pod 80 ℃), pravděpodobně v důsledku jádra ventilu uvíznuté v obchvatu, což zabraňuje vstupu mazacího oleje do chladicí jednotky.
Abnormálně vysoká teplota oleje (více než 100 ℃), pravděpodobně v důsledku jádra ventilu uvíznutého v uzavřené poloze nebo selhání prvku snímání teploty, přičemž chladicí obvod se neotevře.
Únik oleje, většinou způsobený stárnutím a poškozením těsnění.
IV. Klíčové body pro výměnu a instalaci
Přípravy:
Vypněte a odpojte napájení, uvolněte tlak oleje v potrubí, počkejte, až se jednotka ochladí.
Připravte kompatibilní originální tovární soupravu, klíč, tmel (je -li to nutné) a čisticí hadřík.
Kroky nahrazení:
Vyjměte potrubí vstupní a výstupní ropné potrubí regulačního ventilu teploty, shromažďujte zbytkový mazací olej.
Uvolněte staré šrouby upevnění ventilu, odstraňte starý ventil, vyčistěte skvrny oleje a zbytky těsnění na instalační ploše.
Zkontrolujte, zda je nová sestava ventilu neporušená, vyměňte všechna těsnění, nainstalujte nový ventil do původního směru továrny (věnujte pozornost směru vstupu a výstupu).
Utáhněte trubkové klouby a upevňujte šrouby, abyste zajistili únik.
Ladění a inspekce:
Spusťte jednotku a pozorujte, zda se teplota oleje změní v normálním rozmezí (80-95 ℃).
Zkontrolujte, zda dojde k úniku oleje na složkách ventilu a rozhraní potrubí, potvrďte citlivou odezvu kontrolní teploty.
