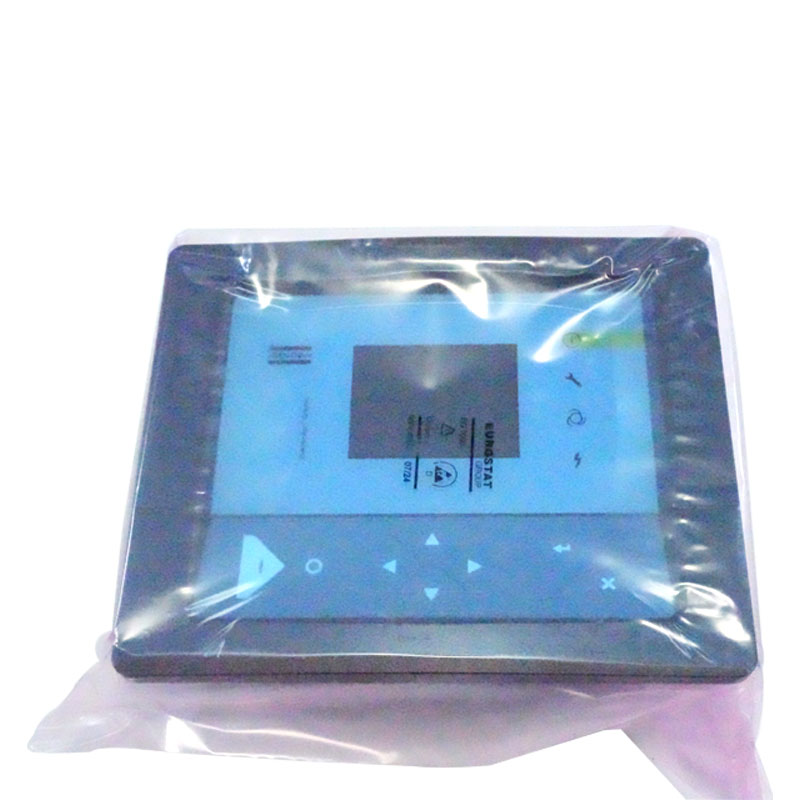

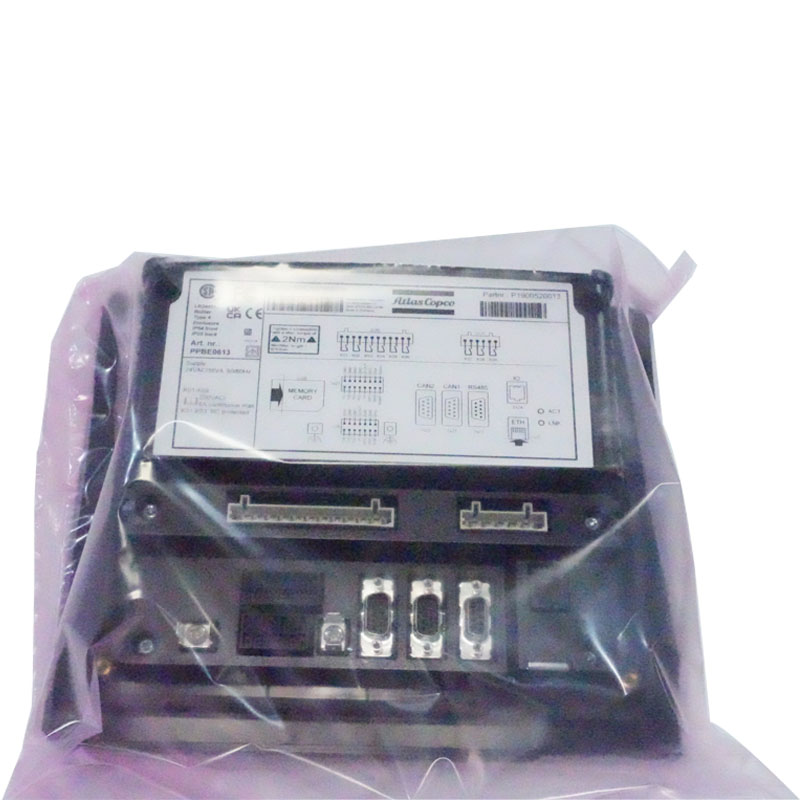

1900520013 řadič kompresoru Atlas Copco

I. Environmentální eroze

Kontaminace prachu a vlhkosti

Kompresory vzduchu pracují v továrních dílnách, staveništích atd. Pokud nejsou správně chráněny, prach, olej a vlhkost napadnou vnitřní komponenty ovladače:

Prach se hromadí na povrchu desky obvodu, což způsobuje zkratky komponent nebo špatné rozptyl tepla;

Ve vlhkém prostředí (relativní vlhkost> 85%) bude měděná fólie desky obvodu oxidovat a pájecí klouby korodují, zejména během deštivých ročních období nebo v oblastech s vysokou humitou, což povede k kontrolnímu přesunu signálu a poruchům tlačítka.

Případová studie: ovladač bez ochranného krytu provozovaného v semináři naloženým prachem po dobu 1-2 let, často zažívá relé nalepení a blikání obrazovky v důsledku nashromážděného prachu na desce obvodu.

Dopad na vysokou teplotu a vibrace

Když je ovladač blízko hlavní jednotky nebo složek rozptylu tepla a zůstává v prostředí nad 50 ° C (více než jmenovitá provozní teplota o 40 ° C), zrychlí stárnutí kondenzátorů, čipy atd., A zkrátí jejich životnost (za každý o 10 ° C zvyšuje teplotu, může být životnost elektronická komponenty);

Vysokofrekvenční vibrace během provozu vzduchového kompresoru způsobí volné zapojení uvnitř ovladače a uvolněných pájecích kloubů, zejména pokud nejsou pevně fixovány, což vede ke špatnému kontaktu napájení a přerušené signály senzorů.

Ii. Abnormality obvodu a problémy s mocí

Kolísání napětí a dopady na přepětí

Výkonová mřížka z výroby má komplexní zatížení (jako jsou svařovací stroje, velký motor start-stop), což může snadno způsobit náhlé přepětí napětí nebo okamžité vysokopěťové přepětí:

Nízké napětí (pod jmenovitým napětím o 15%) způsobí nedostatečné napájení procesoru řadiče, poruchu při provozu programu a ztrátu dat;

Vysokopěťové přepětí (jako jsou údery blesku, přepínání napájecí mřížky) mohou prorazit modul napájení a stabilizací napětí, přímo spálí desku obvodu.

Ve scénářích bez stabilizovaného zařízení napájení nebo ochrany proti přepětí se míra selhání regulátoru zvýší o více než 30%.

Poruchy zkratu a přetížení

Staré externí čáry a nesprávné zapojení senzoru (jako je připojení napájení 220 V k signálnímu svorce 5V) mohou způsobit zkratu vstupního obvodu regulátoru, spálení pojistky nebo jádrových čipů;

Když ovládají prvky (jako jsou solenoidové ventily, relé) přetížení, může zpětná elektromotová síla prorazit výstupním portem ovladače, což způsobí selhání kontrolního signálu.

Iii. Stárnutí komponent a vady kvality

Přirozené stárnutí základních komponent

Po 3-5 letech používání se elektrolytický kondenzátor (zodpovědný za filtrování a stabilizaci napětí) v ovladači postupně vyschne, jeho kapacita se sníží, což povede ke zvýšenému přívodu napájení a resetování CPU, zobrazení blikání;

Reléové kontakty, které jsou často aktivovány (jako jsou kontakty v často spuštěných a zastavených vzduchových kompresorech), se stanou špatně vodivé kvůli popálení oblouku, projevené jako „vydané příkazy, ale žádné kroky z prvku“ (jako je neschopnost načíst/vykládat).

Navrhnout nebo výrobní vady

Regulátory s nízkými cenami mohou používat spodní komponenty (jako jsou padělané kondenzátory, čipy s nízkou specifikací) nebo mít nepřiměřené návrhy obvodů (jako je špatné rozložení rozptylu tepla, chybějící ochranné obvody), které jsou náchylné k včasnému selhání i při normálním použití;

Problémy s kompatibilitou: Některé ovladače třetích stran se dobře neshodují se senzory a ovladači vzduchu a ovladače a mohou po dlouhodobém provozu způsobit selhání programu v důsledku konfliktů signálu.

IV. Nesprávné použití a údržba

Nesprávné nastavení parametrů a provozní chyby

Neprofesionály náhodně modifikující parametry regulátoru (jako je prahová hodnota ochrany přetížení, horní a dolní limity tlaku) může způsobit, že regulátor ztratí svou ochrannou funkci nebo dokonce vyvolat vnitřní poruchu programu v důsledku logických konfliktů;

Násilné uzavření (ne po normálním postupu vypnutí) může způsobit poškození uložených dat řadiče, což neschopné načíst program při spuštění.

Selhání poruch zapojení a senzoru, což vede k poškození komponent

Když senzory (například senzory tlaku, teplotní sondy) zkrat nebo věk, pokud regulátor nemá ochranný obvod nadproudku, může opakovat modul získávání signálu;

Nesprávné externí zapojení (například připojení motorových vodičů s terminály signálu řadiče) přímo způsobí vniknutí na vysoký napětí a spálí slabé elektrické komponenty.

Nedostatek pravidelného čištění a kontroly

Neschopnost skvrn prachu a oleje na povrchu regulátoru po dlouhou dobu ucpávají otvory pro rozptyl tepla, což způsobí nadměrnou vnitřní teplotu;

Pokud nejsou terminály zapojení pravidelně kontrolovány, mohou volné dráty způsobit jiskření, což by mohlo poškodit blok terminálu nebo desku obvodu.
