Základní funkce a vlastnosti sestavy kontrolního ventilu kompresorů bez oleje Atlas Copco
Jednosměrné řízení toku: Umožňuje stlačenému vzduchu proudit pouze z výstupu z kompresoru do skladovací nádrže nebo downstream systému, zabránit proudění vzduchu zpět do kompresorové jednotky během vypnutí a zabránit poškození rotoru, válce a jiných jádrových komponent v důsledku zpětného toku mazání oleje (pokud existuje) nebo kondenzační vody.
Kompatibilita bez oleje: Použití těsnicích materiálů pro léčbu potravin nebo lékařské třídy (jako je EPDM, PTFE) je kompatibilní s kompresními prostředími bez oleje a zabrání kontaminaci stlačeného vzduchu v důsledku stárnutí těsnicích složek.
Adaptace tlaku: V závislosti na modelu je pracovní tlak obvykle 0-10bar (standardní typ) nebo 0-40bar (vysokotlaký typ), což zajišťuje spolehlivé těsnění v navrženém tlakovém rozsahu.

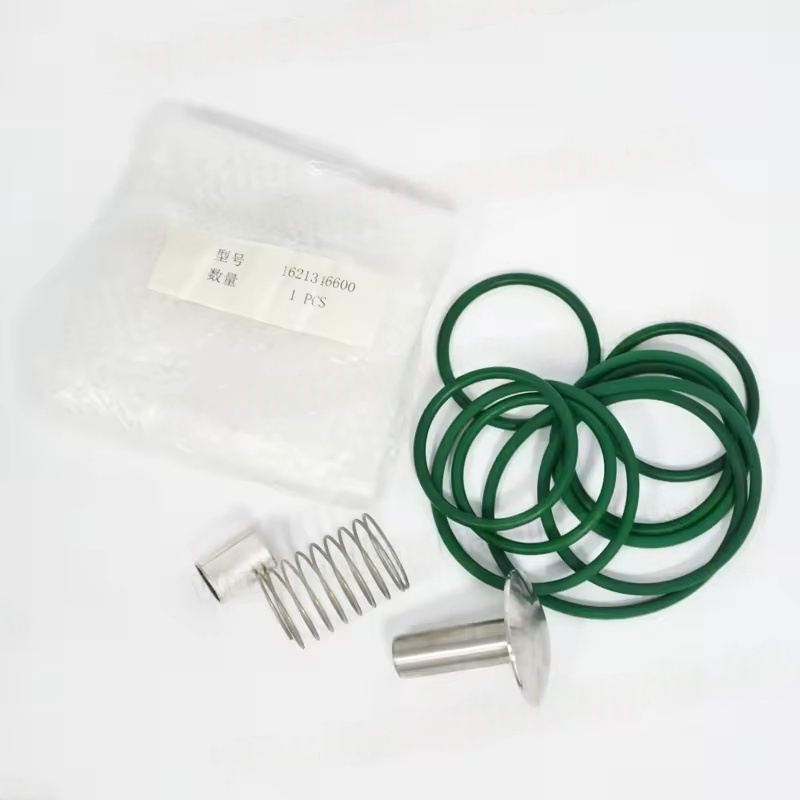

Typické komponenty
Zkontrolujte tělo ventilu (obvykle vyrobené z slitiny hliníku nebo nerezové oceli, odolné proti korozi)
Jádro ventilu (s hlavní strukturou, zajištění přesného provozu)
Jaro (poskytování závěrečné síly, kontrolu otevíracího tlaku)
Těsnění těsnění / O-kroužek (speciální materiál bez oleje, odolný vůči teplotě-20 ~ 120 ℃)
Instalační příruba nebo závitové rozhraní (označené podle modelu, běžně G-Thread nebo příruby)
Použitelné modely a opatření nahrazení
Porovnávání modelu:
Malé stroje bez oleje (například GA 3-7 VSD+ bez oleje) obvykle používají kompaktní kontrolní ventily s závitem
Velké šroubové kompresory bez oleje (jako je ZR 160-315) jsou většinou ze sestav kontrolního ventilu typu příruby s návrhem vyrovnávací paměti
Je nutné dotazovat číslo původního vybavení výrobce na základě modelu stroje (jako je ZT15, ZD75 atd.) A sériové číslo, aby se zabránilo velikosti nebo tlakovému nesouladu
Dopad selhání:
Selhání kontrolního ventilu může způsobit: Rychlý pokles tlaku systému po odstavení, nadměrné zatížení kompresoru během spuštění, riziko zpětné rotace hlavní jednotky (zejména pro modely s variabilní frekvencí), kontaminace po proudu vzduchu atd. V čase je vyžadována výměna.
Pro konkrétní informace o části se doporučuje poskytnout kompletní model kompresoru (jako je ZR250 VSD FF) a výrobní rok pro dotazování přesného čísla sestavy kontrolního ventilu a instalační příručku prostřednictvím
