1. Základní funkce a scénáře aplikací
Solenoidní ventil řídí on-off elektromagnetické cívky elektromagnetickou kontrolou, řídí vnitřní jádro ventilu k pohybu, čímž se otevírá nebo zavírá průchod tekutin. Konkrétní aplikace zahrnují:
Ovládání sacího ventilu: Nastavení objemu saje tak, aby se přepnul mezi zatížením kompresoru (dodávka vzduchu) a vykládkou (vypnutí bez dodávky vzduchu).
Automatická drenáž: Řízení vypouštěcího ventilu kondenzátu (jako je odlučovač oleje nebo spodní odtokový ventil skladovací nádrže), pravidelně vypouštějící vodu, aby se zabránilo míchání vlhkosti do stlačeného vzduchu.
Bezpečnostní ochrana: V abnormálních podmínkách, jako je přetlak a přetlak, rychle odříznutí oleje nebo plynové dráhy, aby se chránila bezpečnost zařízení.
Ovládání pomocného systému: například ovládání start-stopu ventilátoru a nastavení ventilu udržování tlaku, což zajišťuje stabilní provoz systému.
2. hlavní typy a specifikace
Podle umístění funkce a instalace lze běžně používané solenoidní ventily pro vzduchové kompresory Atlas Copco klasifikovat jako:
Specifikace napětí: Hlavně DC 24V (kompatibilní s nízkonapěťovým řízením zařízení s vysokou bezpečností), některé modely mohou používat AC 220V nebo AC 110V a musí přísně odpovídat původních továrním parametrům.
Strukturální typy:
Normálně uzavřený typ: Uzavření kanálu, když je napájení vypnuto, otevírá se, když je napájení zapnuté (například solenoidový ventil pro řízení sacího ventilu).
Normálně otevřený typ: Udržování otevřeného kanálu, když je napájení vypnuto, uzavření, když je napájení zapnutý (většinou v obvodech ochrany bezpečnosti).
Velikost rozhraní: Obvykle G1/4, G3/8, G1/2 a další specifikace závitové závity, vhodné pro různé průměry potrubí řídicích potrubí.
Kompatibilita médií: Výběr různých materiálů na základě tekoucího média (stlačený vzduch, mazací olej, kondenzát), aby se zajistila odolnost proti korozi.
3. Materiály a výkonové charakteristiky
Materiál těla ventilu: Většinou mosaz nebo nerezová ocel (304/316), s vysokotlakým odolností (obvykle vydrží 0-1,6MPA), odolnost proti korozi, vhodné pro olejovou mlhu a prostředí vodní páry uvnitř vzduchového kompresoru.
Složky těsnění: Použití nitrilové gumy (NBR) nebo fluororubber (FKM), s vysokou teplotní odolností (80-120 ℃), odolnost stárnutí a zajištění dlouhodobé spolehlivosti těsnění.
Rychlost odezvy: Akční reakce na milisekundu, splnění požadavků vysokofrekvenčního start-stopu a zajištění přesnosti kontroly.
4. Běžné chyby a údržba
Typické chyby:
Vyhoření cívky: Způsobeno nestabilním napětím, vlhkým zkratem nebo dlouhodobým přetížením, které se projeví jako žádný účinek solenoidového ventilu, za použití multimetru k detekci odporu cívky (normální je několik desítek až několik set ohmů, vyhořelé je nekonečno).
Jádro zaseknutí ventilu: způsobené usazeniny oleje, nečistotami akumulace nebo stárnutí těsnicí složky, projevující se, když se ventil pevně nezavírá (únik vzduchu/oleje) nebo neschopný otevřít, což může způsobit abnormální zatížení kompresoru vzduchu a nestabilního tlaku.
Únik: Těsnění komponenty opotřebení nebo trhliny ventilu, což má za následek únik středního, což ovlivňuje účinnost systému.
Body údržby a výměny:
Pravidelné čištění: Během údržby zkontrolujte rozhraní solenoidového ventilu, odstraňte nečistoty a v případě potřeby demontujte jádro ventilu (provoz vypnutí).
Originální kompatibilita továrny: Při výměně musí být kompatibilní kompatibilní s původními díly Atlas Copco Original Factory, aby se zajistilo napětí, velikost rozhraní, tlakový stupeň a kompatibilita modelu (jako jsou série GX a solenoidní ventily série GX).

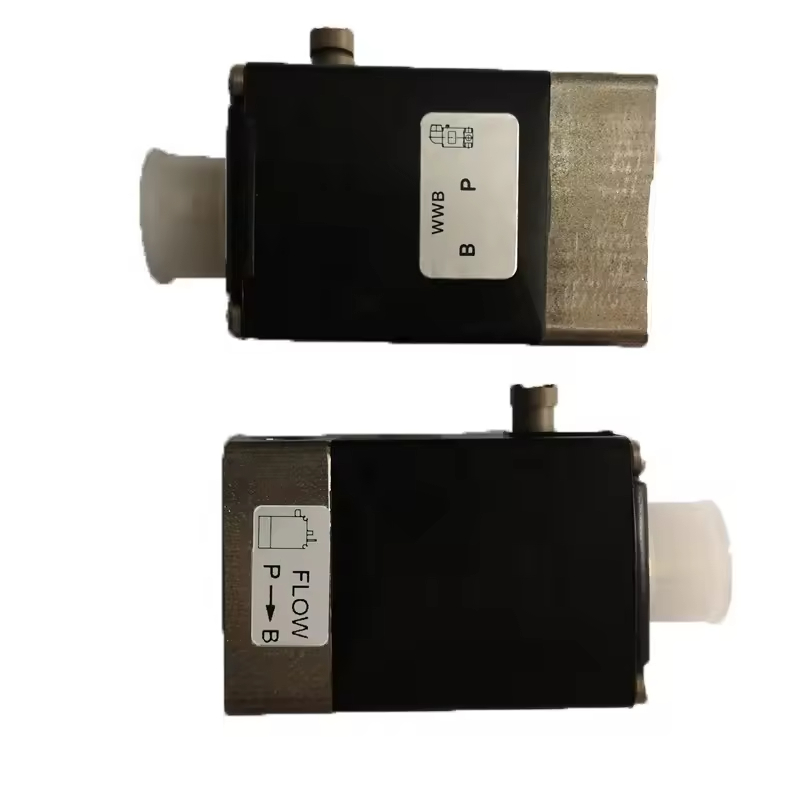

Specifikace instalace: Provozujte po vypnutí a depresizaci, věnujte pozornost indikaci směru toku (některé modely mají směrovost), vyhýbejte se instalaci vzad; Při zpřísnění rozhraní naneste mírnou sílu, abyste zabránili poškození nitě.
