Hlavní typy a aplikace

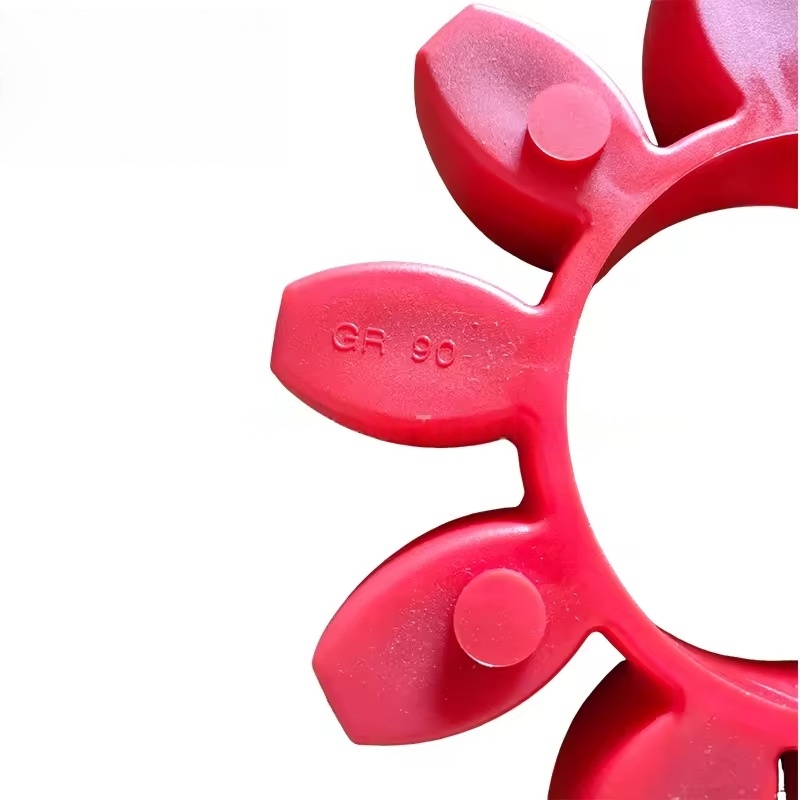

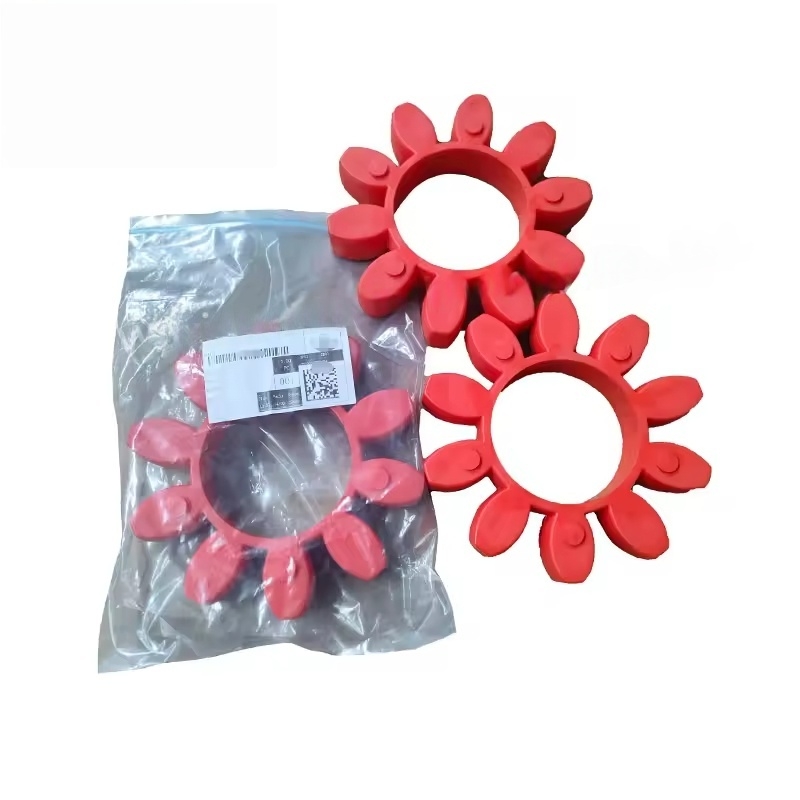

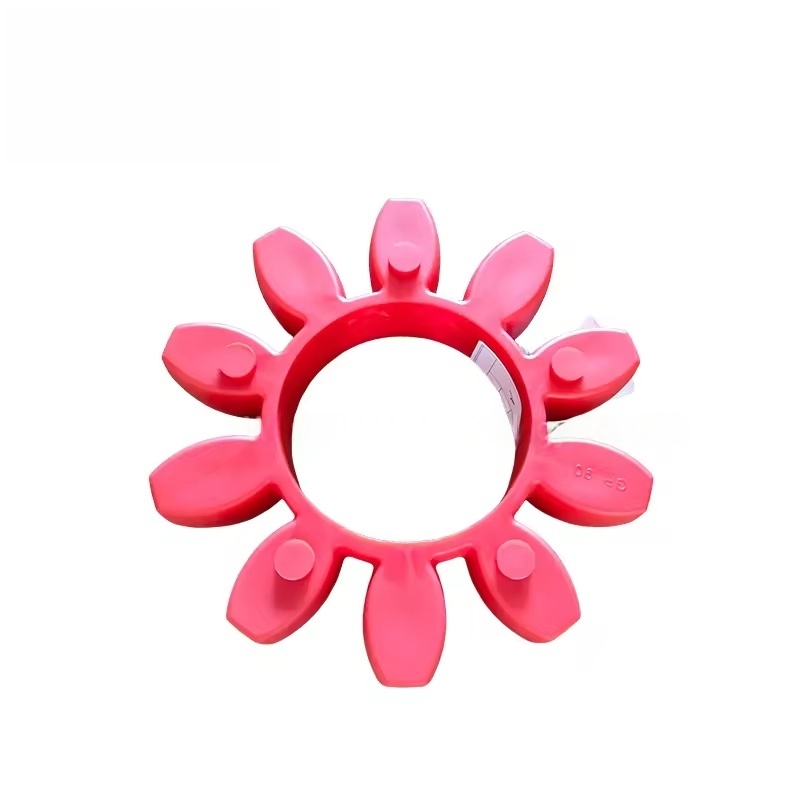

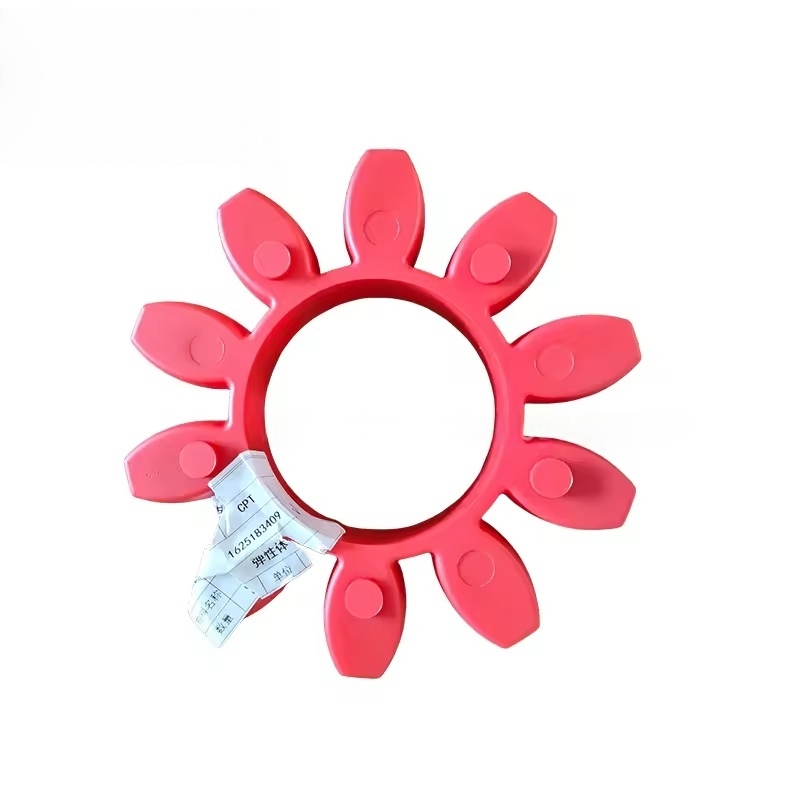

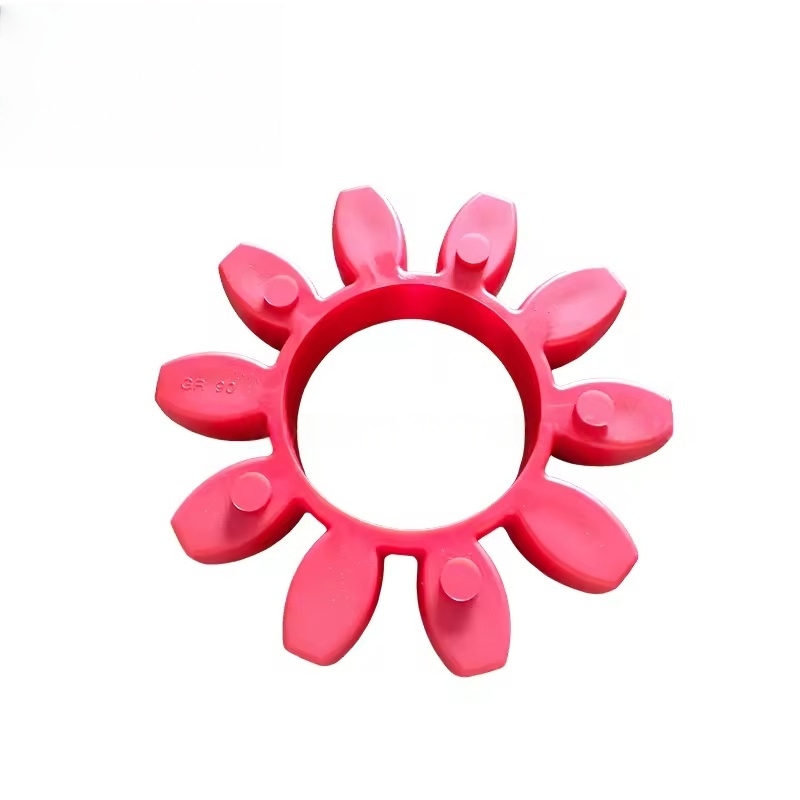

Elastická vazba
Nejběžnější typ: široce se používá v malých a středních kompresorech šroubu (jako je řada GA), sestávající ze dvou polovičních vazeb a středního elastického těla (vyrobeného z gumy nebo polyuretanu).
Funkce:
Má určitou elasticitu, schopnou absorbovat instalační odchylky mezi motorem a hlavní jednotkou (axiální, radiální a úhlová).
Snižuje přenos vibrací, snižuje provozní šum a chrání ložiska motoru a hlavní jednotky.
Jednoduchá struktura, snadná údržba a elastické tělo lze při nošení vyměnit samostatně.
Rigidní vazba
Scénáře aplikací: Několik velkých nebo vysoce přesných modelů přenosu. Skládá se z kovových tuhých komponent připojení.
Funkce:
Žádná schopnost elastické kompenzace, vyžadující extrémně vysokou koaxialitu mezi motorem a hlavní jednotkou.
Vysoký přenos točivého momentu, vhodný pro modely vysoce výkonných, ale přísné požadavky na přesnost instalace.
Membránová vazba
Scénáře aplikací: Některé špičkové nebo rozsáhlé jednotky. Použití kovových membrán jako elastického prvku.
Funkce:
Odolná vůči vysokým teplotám a kontaminaci oleje, dlouhá životnost, vhodná pro drsné podmínky.
Může kompenzovat určité odchylky při zachování vysoké přesnosti přenosu. Základní funkce
Přenos točivého momentu: Efektivně přeneste rotační výkon motoru na hlavní jednotku kompresoru, abyste zajistili normální provoz hlavní jednotky.
Kompenzace odchylky: Umožňuje malou instalační odchylku mezi motorem a hlavní jednotkou (jako je posun způsobený změnami teploty nebo vibracemi), čímž se zabrání poškození komponent v důsledku přísného napětí.
Izolace vibrací: Absorbuje vibrace elastickými prvky, snižuje přenos vibrací mezi motorem a hlavní jednotkou a prodlužuje životnost zařízení.
Ochrana přetížení: Elastický design těla některých spojů má funkci přetížení přetížení, která zabrání poškození motoru nebo hlavní jednotky v důsledku okamžitého přetížení.
Společné chyby a náhradní signály
Projevy chyb:
Během provozu se vyskytuje abnormální vibrace nebo abnormální šum (jako jsou zvuky dopadu kovů, vysokofrekvenční zvuky).
Elastické praskání těla, opotřebení nebo stárnutí (projevené jako povrchové trhliny, změny tvrdosti).
Uvolnění nebo zlomeniny šroubů spojení.
Motor a hlavní jednotka nejsou koaxiální, což způsobuje opotřebení nebo přehřátí vazby.
Načasování nahrazení:
Když elastické tělo vykazuje zjevné opotřebení, trhliny nebo stárnutí.
Když komponenty spojky (jako je například semifinále) vykazují deformaci, trhliny nebo poškození nitě.
Doporučuje se kontrolovat a vyměnit podle stavu opotřebení během hlavní údržby zařízení (obvykle po 20 000 až 30 000 hodinách provozu).
Opatření na výměnu a údržbu
Preferované originální tovární části: Rozměry, materiály a přesnost vazeb Atlas Copco odpovídají specifickým modelům (jako jsou specifikace vazeb pro různé série Power GA, jsou odlišné) a k zabránění vibrace nebo selhání přenosu musí být použity pouze původní tovární díly v důsledku nesouladu velikosti.
Přesnost instalace:
Při výměně přesně opravte koaxialitu motoru a hlavní jednotky (radiální a axiální odchylky musí být obvykle ≤ 0,1 mm), změřte pomocí indikátoru vytáčení atd.
Při instalaci elastického těla zajistěte žádné zkreslení a rovnoměrně utáhněte šrouby na určený točivý moment.
Pravidelná inspekce:
Zkontrolujte stav elastického těla, těsnost šroubů a provozní teplotu během denní údržby.
Když je detekována abnormální vibrace, zastavte stroj v čase a okamžitě zkontrolujte, aby se zabránilo rozšíření poruchy.
