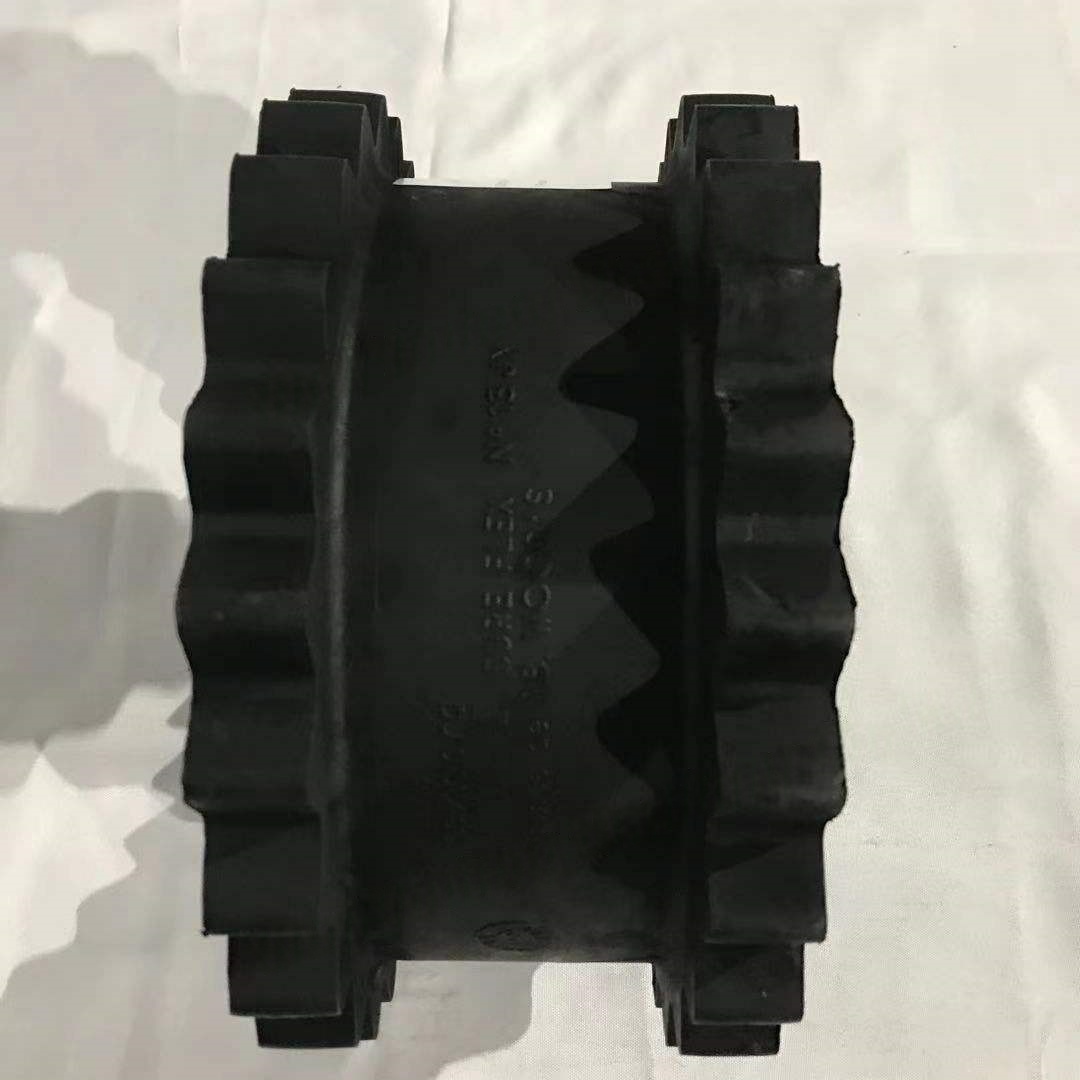

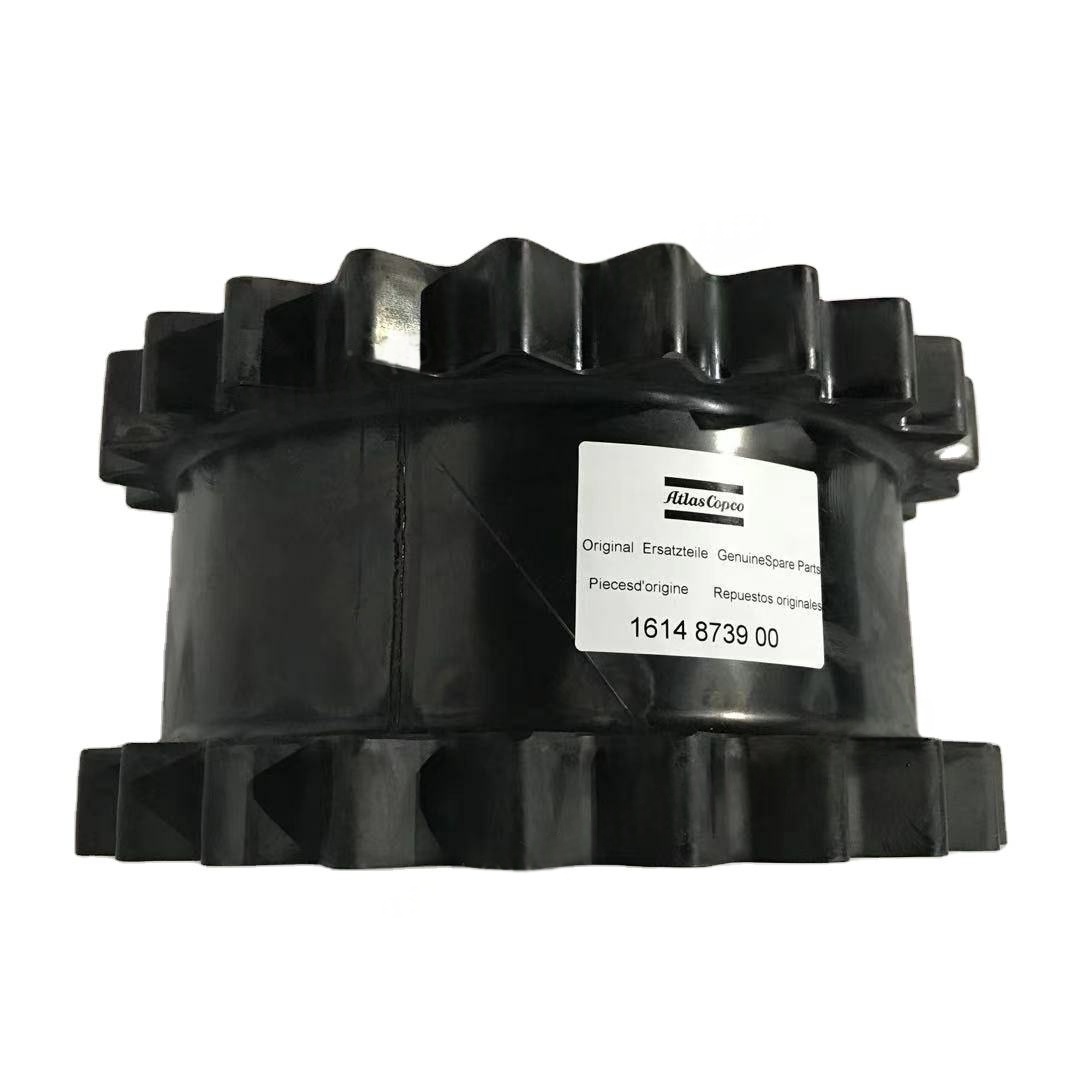

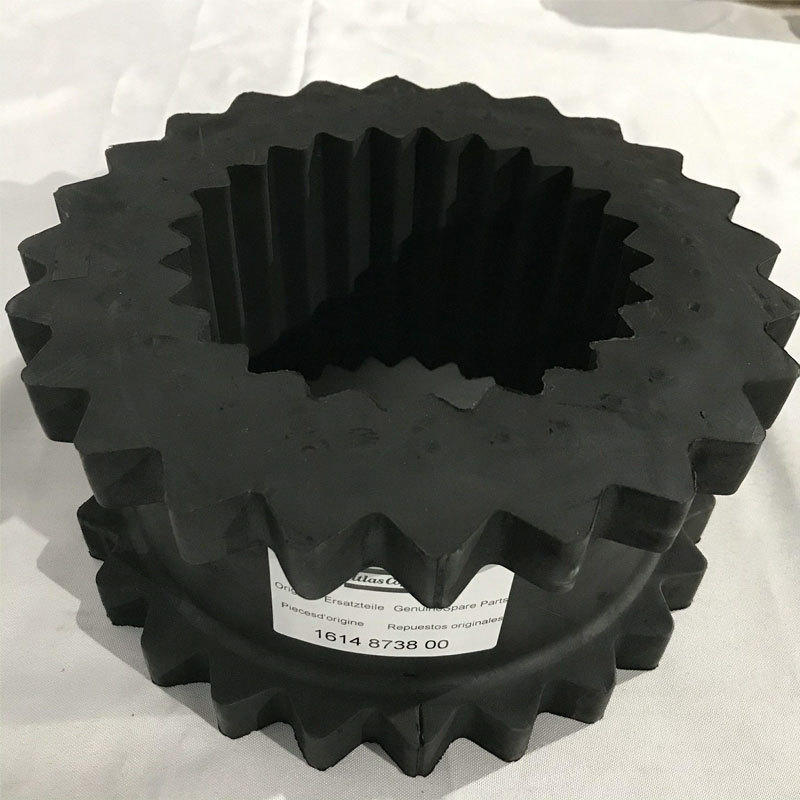

1614873900 Gear Flex Cowpling Element Kit pro Atlas Copco

Proč se rozpadá flexibilní vazba vzduchového kompresorového ozubeného kola?

1. Opotřebení povrchu zubů (nejběžnější)

Příznak: Tloušťka zubů se snižuje, zvyšuje se drsnost povrchu zubů a ve závažných případech dochází k neopotřebování podobnému.

Důvody:

Nedostatečné mazání: Nedostatečné mazací množství oleje nebo stárnoucí olej, což vede k přímému kontaktu a tření mezi povrchy zubů.

Nečistoty vniknutí: Selhání těsnění, prachu a kovových částic vstupují mezi zuby, což zesiluje abrazivní opotřebení.

Nadměrné zatížení: Skutečný točivý moment přesahuje jmenovitou hodnotu spojky, což způsobuje nadměrné kontaktní napětí na površích zubů.

Offset Překročení standardu: Neporovnávání dvou hřídelí (axiální / radiální / úhlové) způsobuje nerovnoměrné zatížení na površích zubů, což vede k intenzivnímu místnímu opotřebení.

2. adheze povrchu zubu

Příznak: Kov na povrchu zubu se roztaví a svary v důsledku vysoké teploty a tvoří drážky.

Důvody:

Vysoká rychlost a těžké zatížení: Tření na površích zubů generuje teplo při vysokých otáčkách rotací, což způsobuje prasknutí oleje.

Selhání mazání: Nedostatečná viskozita mazacího oleje nebo špatná anti-adhezní výkon.

Neshoda materiálu: Rozdíl tvrdosti mezi vnitřními a vnějšími zuby je příliš malý (ideální rozdíl je HRC 5 - 10).

3. zlomenina šroubu

Příznak: Spojení šroubů (zejména šroubů díry) zažívají únavové zlomeniny.

Důvody:

Nedostatečná předběžná síla: Neschopnost utažení podle zadaného točivého momentu během instalace, což způsobuje, že šrouby byly vystaveny střídavým zatížením.

Neschopnost uvolnit se v čase: Vibrace zařízení vede k uvolnění šroubu a zesílení koncentrace napětí.

Vada materiálu: Nedostatečná pevnost šroubů nebo přítomnosti trhlin a jiných vad.

4. stárnutí a únik těsnicích prstenů

Příznak: Úniky mazacího oleje, viditelné skvrny oleje na vnější straně vazby.

Důvody:

Vysoká teplota: Dlouhodobý provoz ve vysokoteplotním prostředí, gumové těsnicí prsteny věk a ztvrdnutí.

Chemická koroze: Koroze těsnicích kroužků mazacími přísadami oleje nebo environmentální média (jako jsou kyselé plyny).

Nesprávná instalace: Těsnicí kroužky jsou během instalace poškrábané nebo zkreslené.

5. Únavové trhliny

Příznak: Na semi-vazbě nebo mezilehlém rukávu se objevují trhliny, obvykle u kořene zubu nebo klíčové dráhy.

Důvody:

Časté start-stop: Časté start-stop zařízení generuje nárazové zatížení.

Rezonance: Přirozená frekvence vazby je blízko k frekvenci vibrací zařízení, což způsobuje rezonanci.

Vada materiálu: V odlitku jsou vzduchové otvory, inkluze strusky atd.

Ii. Analýza případů

Případ 1: Nadměrné opotřebení povrchu zubu

Pozadí: Po jednom roce provozu se tloušťka zubu spojování chemické rostliny zvýšila o 20% (normální ≤ 10%).

Důvody:

Nesprávný výběr mazacího oleje (příliš nízká stupeň viskozity), neschopné vytvořit efektivní olejový film.

Při přívodu vzduchu se neinstalovalo žádné zařízení pro odstraňování prachu, vstoupil do spojovacího interiéru prach.

Případ 2: Zlomení šroubů způsobující vypnutí stroje

Pozadí: Šrouby spojky vzduchového kompresoru v určitém dole se třikrát zlomilo, což vedlo ke ztrátě přibližně 50 000 juanů pokaždé kvůli vypnutí.

Důvody:

Během instalace nebyl použit momentový klíč a předběžná síla nebyla dostatečná (dosahovala pouze 60% zadané hodnoty).

Pravidelné kontroly uvolňování šroubů nebyly provedeny, což vedlo k únavě.

Případ 3: Stárnutí těsnění a únik oleje

Pozadí: Spojení vzduchového kompresoru určité továrny na barvení bylo každý týden doplněno mazacím olejem, ale stále často spouštělo poplachy o nedostatku oleje.

Důvod:

Zařízení pracuje po dlouhou dobu v prostředí 80 ℃ a nitrilový gumový těsnění stárne a praskne.

Mazací olej obsahuje extrémní tlakové přísady, které urychlují korozi gumy.
