Hlavní pracovní princip Atlas Copco
Během kompresního procesu stlačeného vzduchu se vodní pára ve vzduchu kondenzuje do kapalné vody v důsledku zvýšení změn tlaku a teploty. Oddělovač vody odděluje vodu následujícími způsoby:
Odstředěná separace: S využitím odstředivé síly generované vysokorychlostní rotací proudění vzduchu jsou hustší kapičky vody vrženy směrem k vnitřní stěně separátoru a hromadí se před vypouštěním drenážním ventilem.
Separace dopadu: Nechť stlačený vzduch ovlivňuje přepážky a náhlá změna rychlosti průtoku způsobí, že se kapičky vody oddělí v důsledku setrvačnosti.
Oddělení filtru: Použití speciálních filtračních materiálů (jako je skleněné vlákno, kovová síť) k zachycení drobných kapiček vody, což dále suší vzduch.
Adsorpční separace: Některé vysoce účinné sušičky používají sušicí činidla (jako jsou molekulární síta, aktivovaná oxid hlinitá) k adsorbku vlhkosti, vhodné pro scénáře s vysokými požadavky na suchost.
Hlavní typy
Oddělovač odstředivé vody: Jednoduchá struktura, spoléhající se na odstředivou sílu k oddělení vody, vhodné pro manipulaci s velkým tokem stlačeného vzduchu, s účinností separace přibližně 80%-90%.
Oddělovač vody typu Baffle: mění směr proudění vzduchu přes více hladin přepážky a poskytuje lepší separační efekt než odstředivý typ, vhodný pro systémy středního a nízkého průtoku.
Adsorpční sušička: Rozdělená na regeneraci bez tepla a tepelně regenerativní typy, používající sušicí činidla pro hlubokou dehydrataci, schopné snížit rosný bod stlačeného vzduchu pod -40 ℃, vhodné pro přesné zařízení.
Kryogenní sušička: Ochladí stlačený vzduch pod bodem rosy, což způsobuje, že vodní pára kondenzuje do kapalné vody pro separaci, přičemž bod rosy obvykle dosáhne 3-10 ℃, vhodný pro obecné průmyslové scénáře.
Klíčové komponenty
Shell: Uzavřená nádoba, která pojtuje prvky proudění vzduchu a separace, obvykle vyrobené z kovu.
Separační prvky: například odstředivé čepele, přepážky, filtrační jádra nebo sušicí činidla jsou jádrem pro dosažení vody.

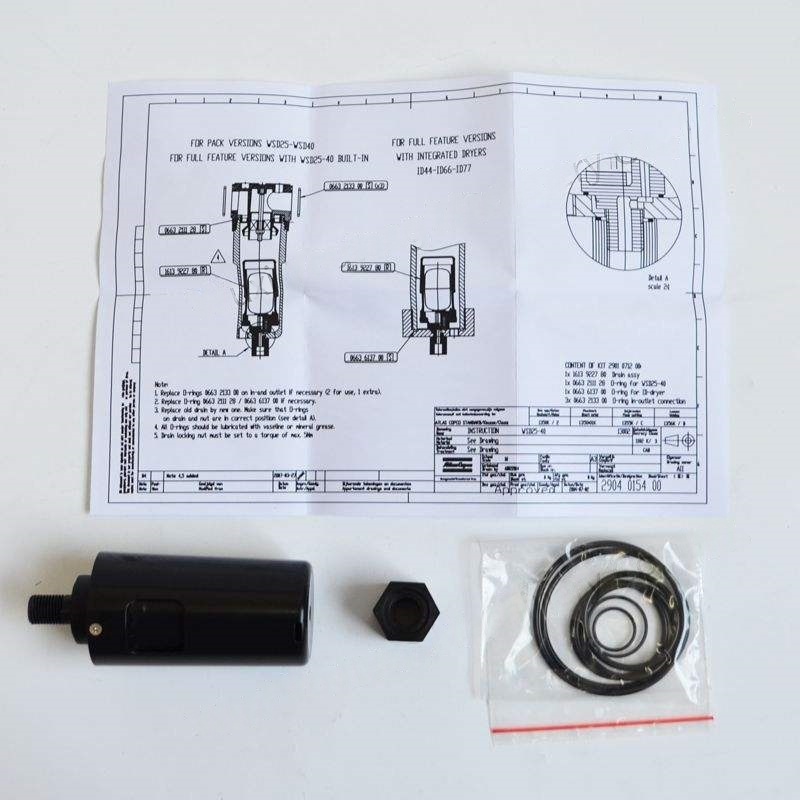

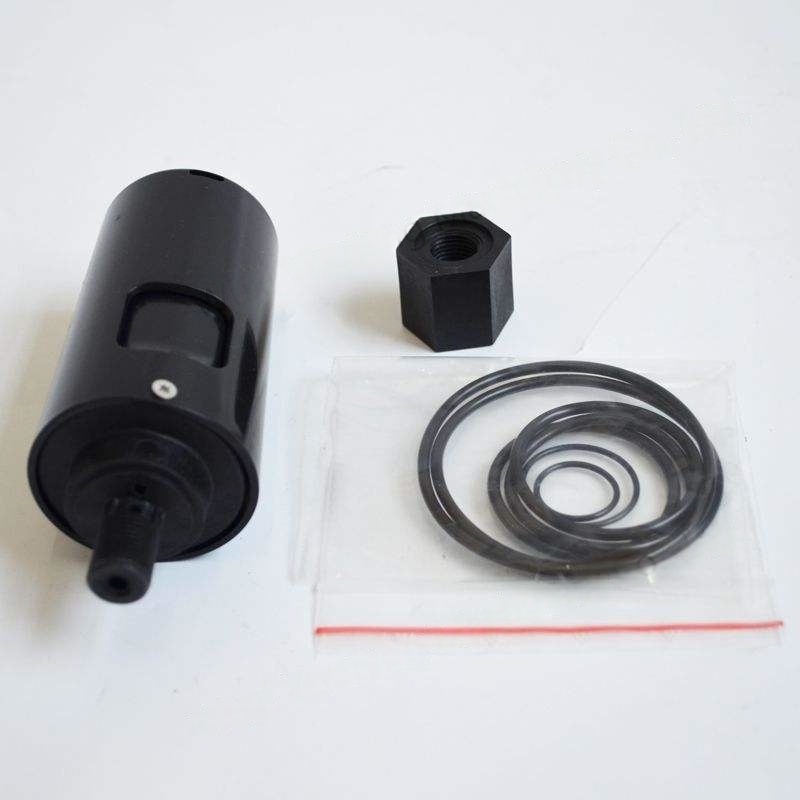

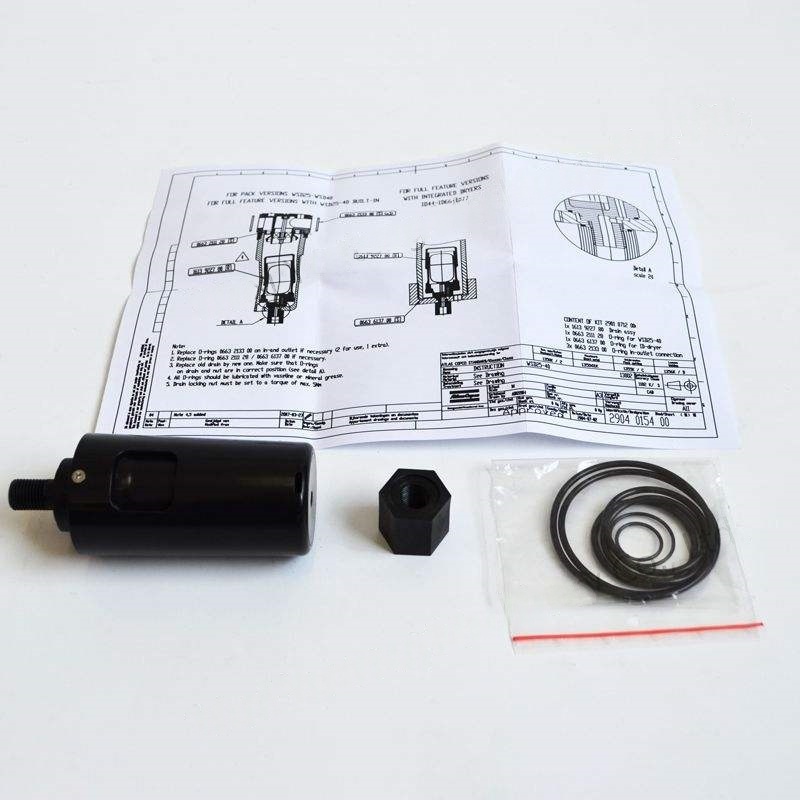

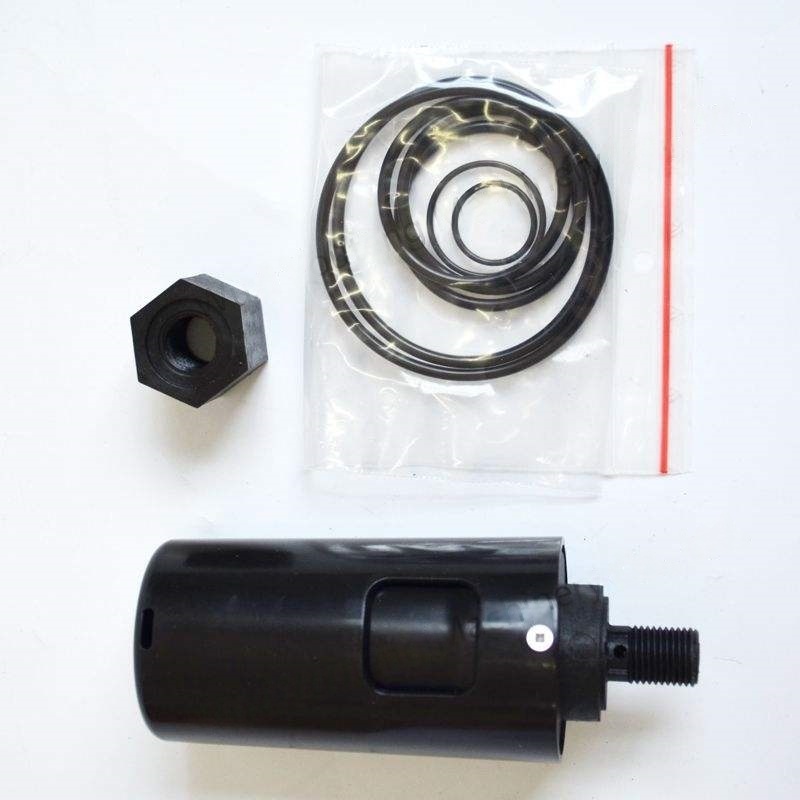

Drenážní ventil: Automaticky nebo ručně vypouští oddělenou kondenzovanou vodu, běžné typy zahrnují float-typ a elektronické časovací drenážní ventily.
Vstupní a výstupní rozhraní: Připojte výfukovou potrubí kompresoru vzduchu a postupujícího plynového zařízení, obvykle vybaveného tlakovým měřidlem pro monitorování tlaku.
Tipy pro instalaci a údržbu
Umístění instalace: Obvykle se nainstaluje po výstupu vzduchového kompresoru a následného chladiče, což zajišťuje, že se stlačený vzduch ochladí před oddělením, aby se zlepšila účinnost.
Pravidelná drenáž: Zkontrolujte, zda drenážní ventil správně pracuje, aby se zabránilo nahromaděné kondenzované vodě ovlivňující separační účinek.
Výměna spotřebního materiálu: Filtr typ nebo separátory typu adsorpčního typu musí pravidelně nahrazovat jádro filtru nebo sušicí činidlo (jako jsou molekulární síta), aby se zabránilo zablokování nebo nasycení.
Čištění a údržba: Pravidelně vyčistěte interiér skořepiny, aby nedošlo k nečistotům ukládání a ovlivnění rozdělení proudění vzduchu.
Parametry odpovídajícího: Vyberte příslušné specifikace separátoru na základě posunu vzduchového kompresoru, pracovního tlaku a požadavků na suchost zařízení používání plynu. Význam
Pokud vlhkost v stlačeném vzduchu není účinně odstraněna, může to způsobit problémy, jako je koroze trubek, porucha pneumatických složek a absorpce vlhkosti produktů (například v potravinářském a elektronickém průmyslu), čímž se zvyšuje náklady na údržbu zařízení. Výběr vhodného odlučovače vody je proto zásadní pro stabilní provoz systému komprimovaného vzduchu.
