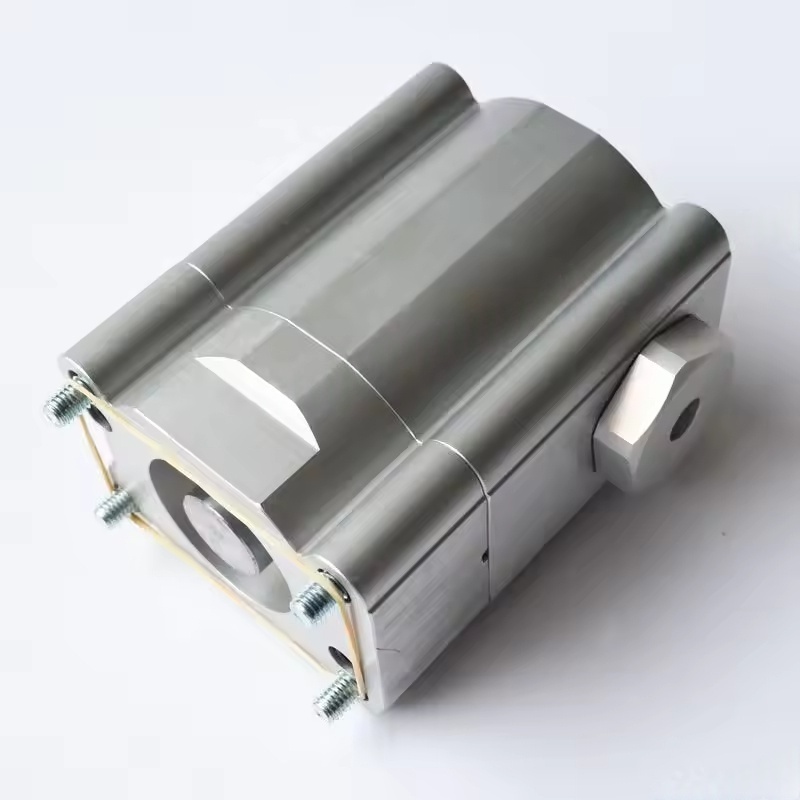

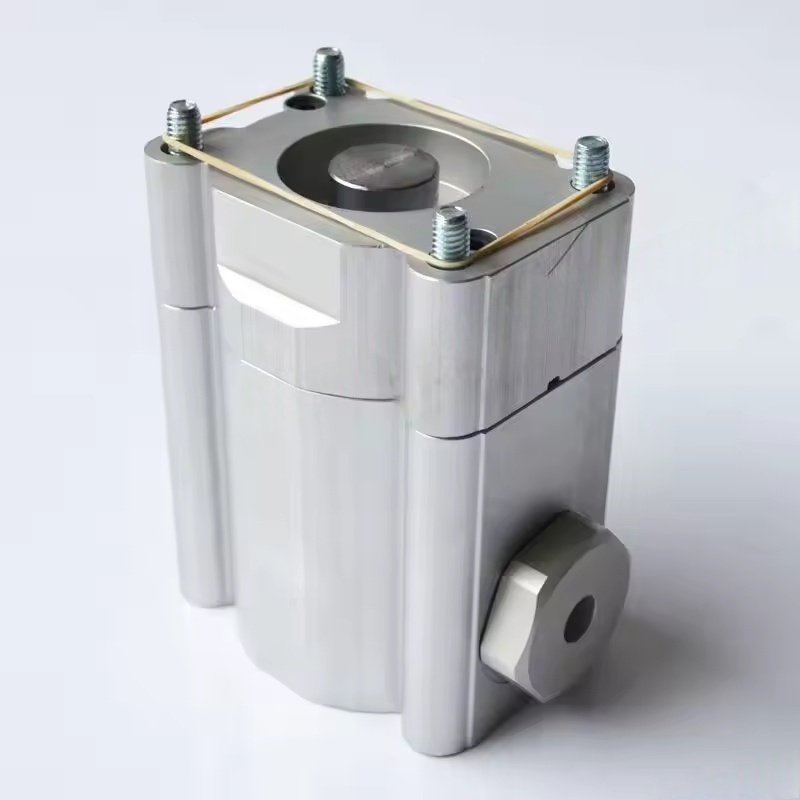

1621039900 Atlas Copco Wux Air Compressor Regul Valve

Hlavní funkce regulačního ventilu Atlas Copco Wux

Řízení tlaku a stabilita

Jako ventil citlivý na tlak může regulační ventil WUX automaticky upravit stupeň otevření podle rozsahu nastaveného tlaku (jako je požadovaný tlak uživatele nebo tlak zpětné vazby ze sítě potrubí):

Když je tlak systému nižší než nastavená hodnota, ventil se otevře širší, zvyšuje objem saje a umožňuje kompresoru pracovat při zatížení, čímž se zvyšuje objem výfuku;

Když je tlak systému vyšší než nastavená hodnota, ventil se zavře nebo se uzavře, snižuje objem saje, což způsobí, že kompresor vstoupí do nezatíženého stavu a zabrání přetlaku.

To udržuje tlak sítě potrubí ve stabilním rozsahu a zajišťuje normální provoz zařízení využívajícího plyn.

Regulace zatížení a úspora energie

Přesně ovládáním objemu saje to umožňuje kompresoru pracovat v režimu „částečného zatížení“ (namísto častého startu), což je zvláště vhodné pro scénáře s významnými výkyvy poptávky na plyn:

Snížit odpad energie během vykládky (kompresor se stále otáčí, ale spotřeba energie se během stavu vykládky výrazně sníží);

Snižte mechanické opotřebení a prodlužujte životnost hlavní jednotky a motoru.

Funkce ochrany

Některé regulační ventily WUX integrují logiku ochrany bezpečnosti. Když je detekována anomálie kompresoru (jako je přehřátí nebo přetížení), může 联动 zavřít sací kanál ， nutit kompresor k vyložení nebo vypnutí ， zabránění rozšíření poruchy.

Struktura a pracovní princip

Struktura jádra ： Obvykle sestává z tělesa ventilu ， jádro ventilu ， pružina ， membrána (nebo píst) ， otvory pro snímání tlaku ， a řídicího rozhraní. Některé modely přicházejí s komponentou elektromagnetické pohony (pro dálkové ovládání).

Pracovní logika ：

Otvory snímání tlaku sledují tlak systému v reálném čase a signál přenáší do membrány (nebo píst) ；

Když se změní tlak ， membrána je vystavena síle a řídí jádro ventilu k pohybu ， změna průřezové oblasti sacího kanálu ；

Jaro poskytuje resetovací sílu a tvoří rovnováhu se snímaným tlakem ， dosažení stabilní regulace otvoru ventilu.

Kompatibilní modely a aplikace

Kompatibilní modely ： Regulační ventil WUX se používá hlavně s kompresory Atlas Copco Small a Středně velikosti pevných rychlostí (jako jsou některé modely řady GA) ， zejména pro modely bez regulace frekvenční konverze ， jako jádro komponenty pro regulaci zatížení.

Scénáře aplikací ： Široce používané v průmyslových oborech s vysokými požadavky na tlakovou stabilitu (jako je mechanické zpracování ， automatizované výrobní linky ， balení ， atd.) ， Pro přesně regulovat a splňovat poptávku plynu za různých pracovních podmínek.
