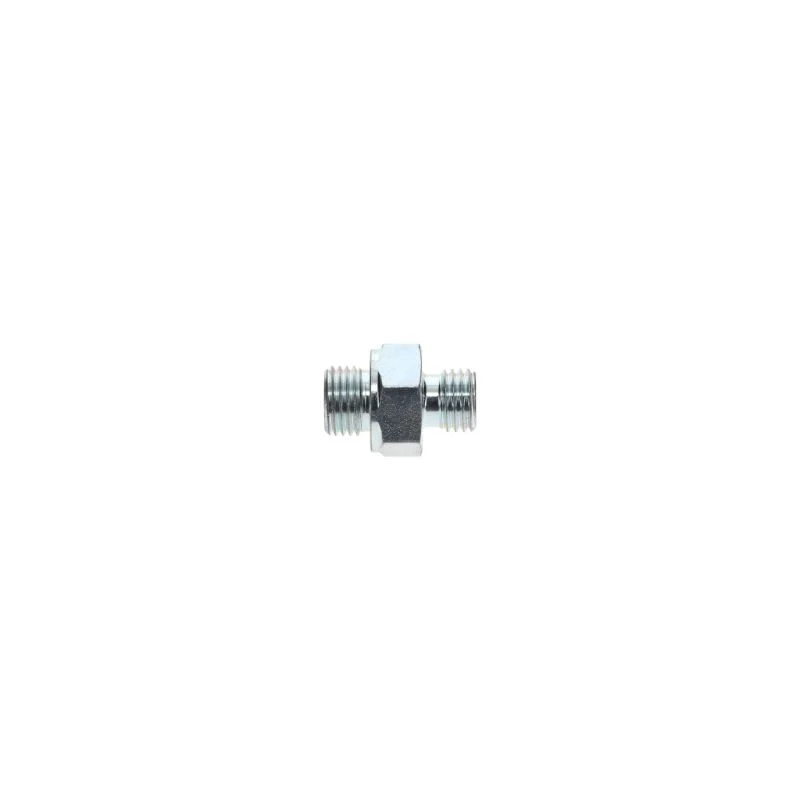

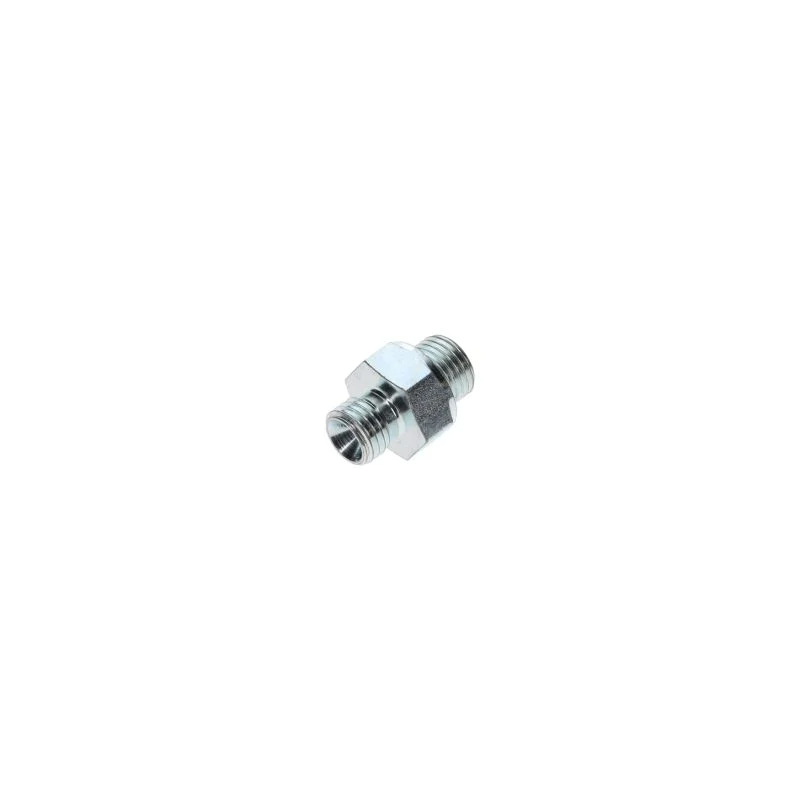

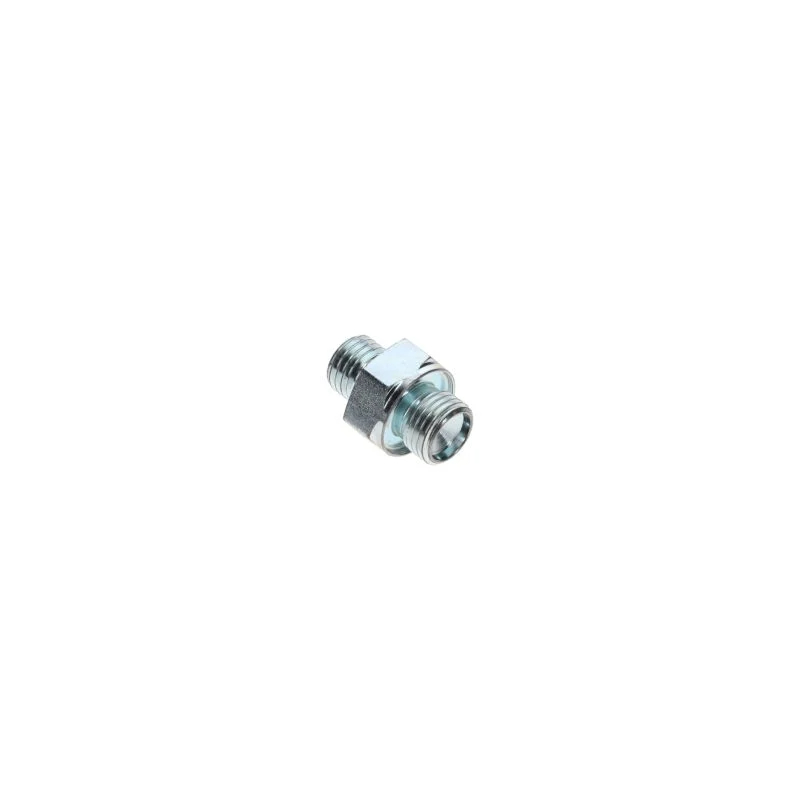

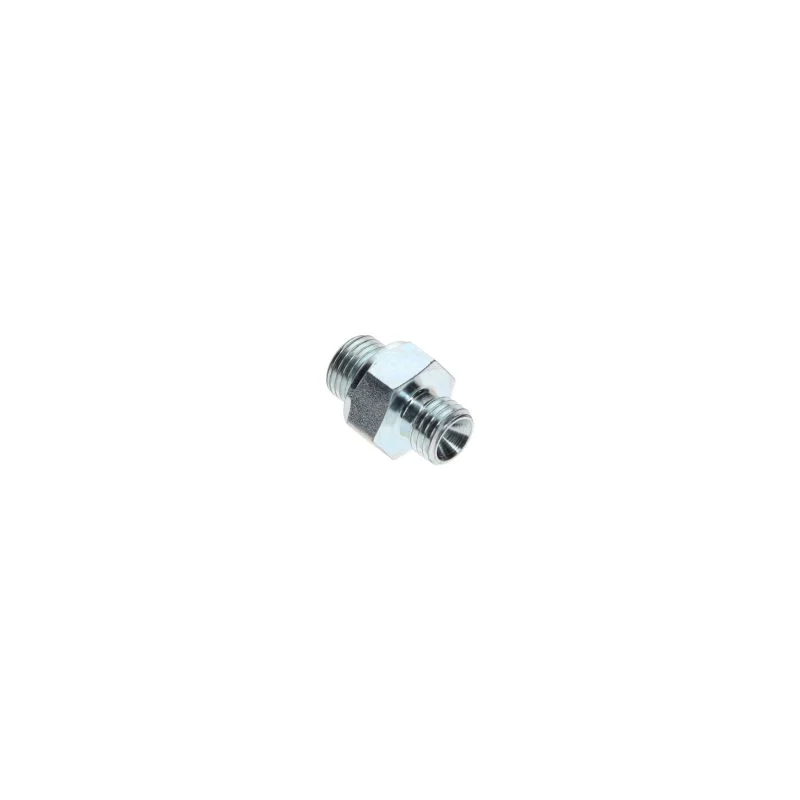

Originální 1622486700 Atlas Copco bradavka M12x1,5 x G1/4 pro olej vstřikovaný šroubový kompresor

Atlas Copco Fitnener

I. Základní významy parametrů

M12: Označuje, že nominální průměr šroubu je 12 mm (hlavní průměr vlákna, což je maximální průměr vnějšího vlákna).

1.5: Označuje, že rozteč je 1,5 mm (axiální vzdálenost mezi dvěma sousedními vlákny), což je typ jemného hlavu (hlavní rozteč M12 je 1,75 mm).

Jemně vládní charakteristiky: Ve srovnání s hrubými vlákny má M12 × 1,5 více zubů nití a lepší výkony sebezamykání, vhodné pro scénáře vyžadující anti-uvolnění, těsnění nebo tam, kde je prostor omezený (například spojení vysokotlakých komponent v komprescích vzduchu, aby se snížilo uvolnění vibrací).

Ii. Běžné materiály a stupně síly

Šrouby vzduchového kompresoru musí odolávat vibracím, změnám teploty (z normální teploty na více než 150 ℃) a určité předpětí. Výběr materiálu a síly je zásadní:

Materiál:

Normální podmínky: nízkouhlíková ocel (jako je Q235), středně uhlíková ocel (jako je 45 ocel), vhodná pro nekorozivní a nízko vibrační oblasti.

Těžké podmínky (vysoká teplota, vlhkost, olejová mlha): Slitická ocel (jako je 40CR, 35CRMO), vysoká pevnost, únavová odolnost; Nerezová ocel (jako je 304, 316), odolná vůči korozi, vhodná pro vzduchové kompresory bez oleje nebo vzduchové kompresory pro potraviny.

Stupně síly:

Příklad značení: 8,8 stupeň, 10,9 stupeň (hlava šroubu má obvykle značení).

Význam: Číslo před desetinnou čárkou × 100 je pevnost v tahu (MPA), počet po desetinném bodě × 10 je poměr výnosu (pevnost výtěžnosti / pevnost v tahu).

8.8 Stupeň: Pevnost v tahu 800MPA, výnosová pevnost 640 MPA, vhodná pro střední zatížení (jako je připojení krytu vzduchu).

10.9 Stupeň: Pevnost v tahu 1000MPa, výnosová pevnost 900 MPA, vhodná pro vysoké zatížení (jako je připojení hlavy válce a těleso válce ve vysokotlakém polohách).

Iii. Typ hlavy a metoda anti-uvolnění

Typ hlavy: Vyberte na základě instalačního prostoru a kompatibility nástroje:

Hexagon Head (nejběžnější): Externí hexagon hlava (GB/T 5782 Plné vlákno, GB/T 5783 Částečné vlákno), vhodné pro zpřísnění klíčem, široce používaným.

Vnitřní hexagon hlava: Hlava je vnitřní hexagonální díra, vhodná pro oblasti s úzkým prostorem (jako je fixace vnitřního potrubí vzduchového kompresoru), s větším utahovacím točivým momentem.

Opatření proti uvolnění: Během provozu kompresoru vzduchu jsou vibrace velké, je nutné další anti-uvolnění:

Pružinová myčka: Spoléhání se na elastickou deformaci pro generování předpětí a zabránění uvolnění (běžně se používané v jednoduchých podmínkách).

Anti-uvolňující matice: s nylonovým kroužkem (nylonový uzamykací matici) nebo kovovou vložkou, prostřednictvím třecí síly, aby se zabránilo uvolnění, vhodné pro vysokofrekvenční vibrační polohy.

Vlákno Adhesive: Naneste anaerobní lepidlo (jako je LocTite 243) na povrch závity po vytvrzení, tvoří adhezivní sílu, odnímatelnou a spolehlivou anti-uvolnění.
