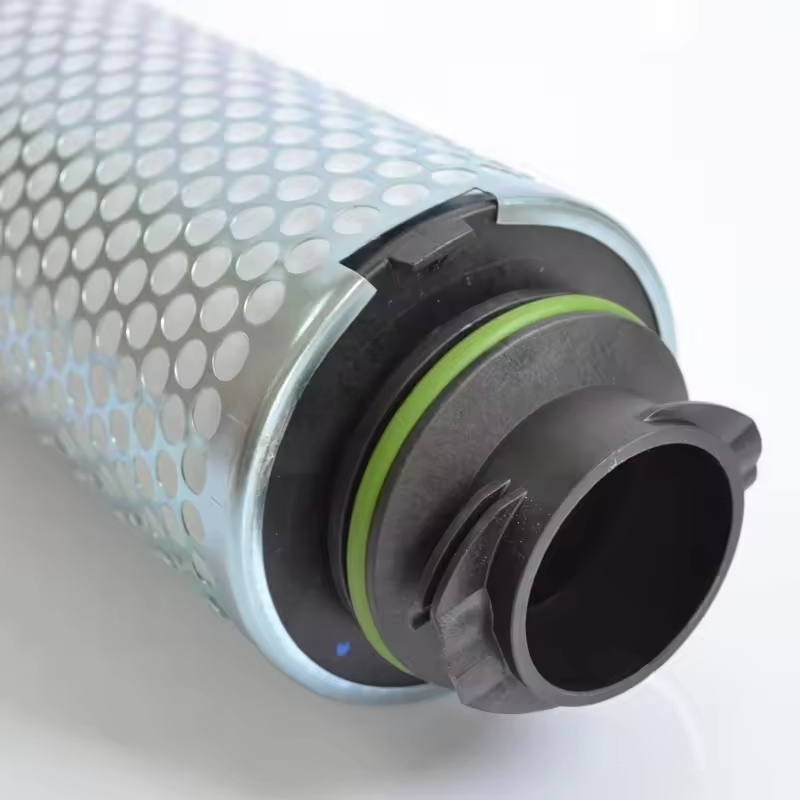

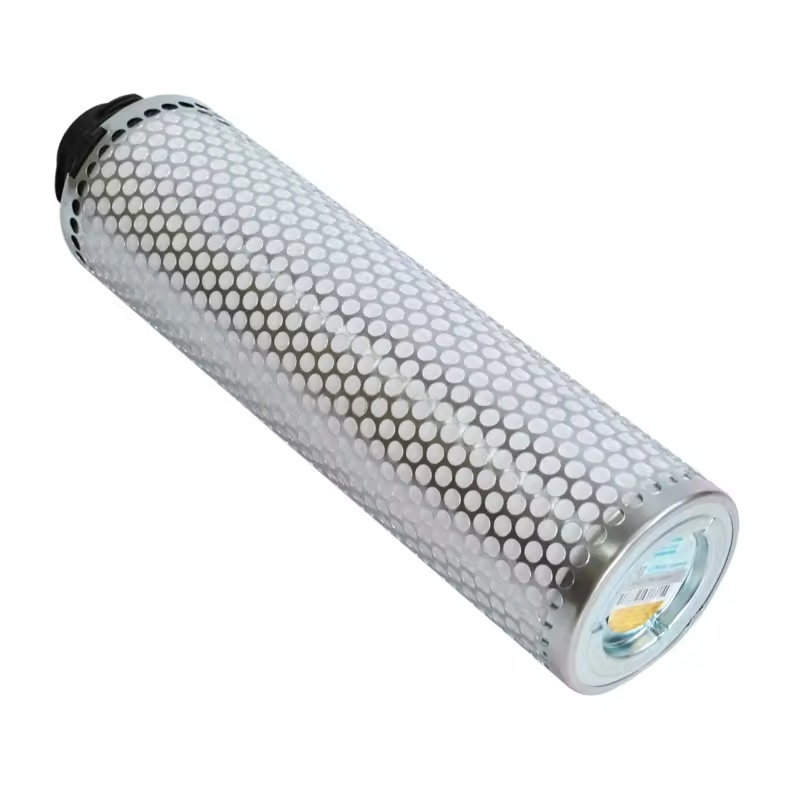

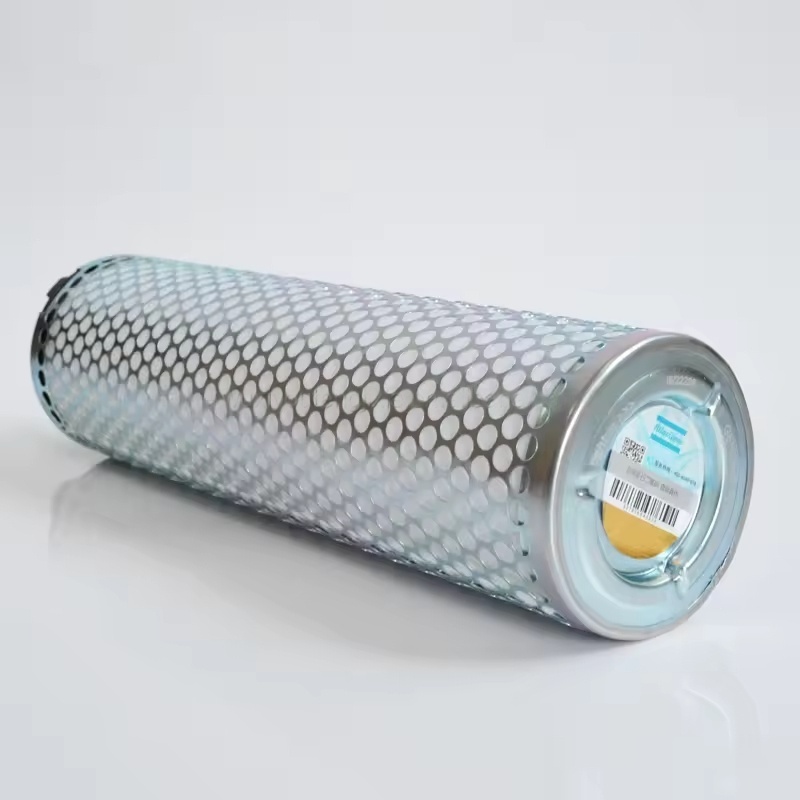

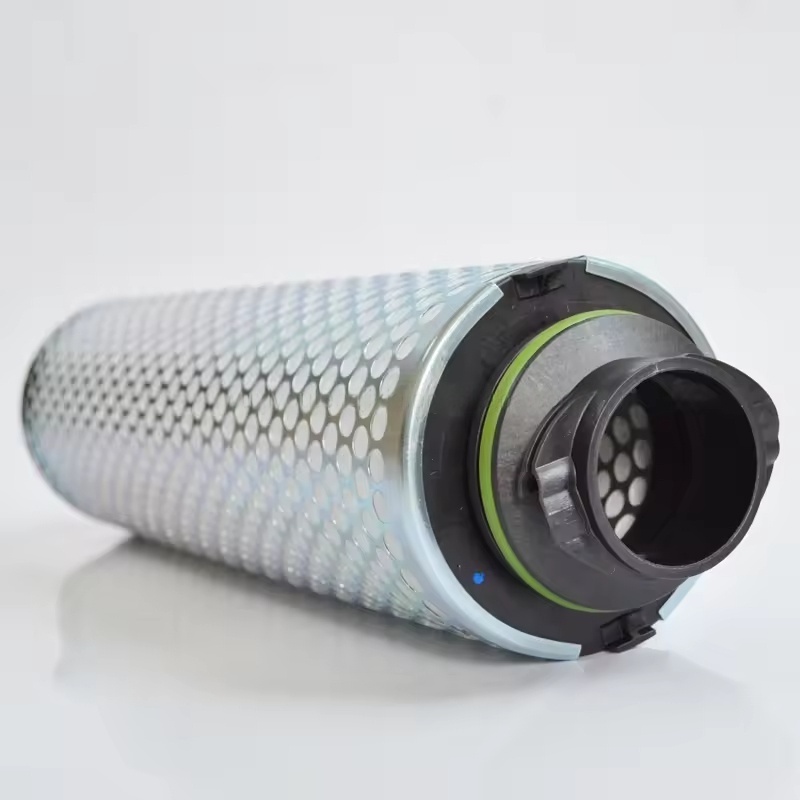

1625390494 Atlas Copco

I. Cyklus výměny olejového filtru pro šroubové vzduchové kompresory Atlas Copco

Za normálních provozních podmínek se doporučuje vyměnit filtr odlučování oleje každých 2 000 - 4 000 hodin (konkrétní podrobnosti naleznete v příručce k zařízení).

Pokud je provozní prostředí hodně prašné, má vysokou vlhkost nebo se kvalita mazacího oleje rychle zhoršuje, cyklus výměny by měl být zkrácen.

Pokud stlačený vzduch obsahuje nadměrné množství oleje (na vstupu plynu jsou olejové šmouhy) nebo tlakový rozdíl v odlučovači oleje překročí 0,15 MPa (1,5 bar), filtr by měl být okamžitě vyměněn.

II. Přípravy před výměnou

Nářadí a materiály: Připravte si odpovídající původní tovární jádro na separaci oleje (musí odpovídat modelu vzduchového kompresoru, např. řada GA, ZR atd.), nové těsnění (O-kroužek), klíč, hadr, nádobu na sběr odpadního oleje.

Bezpečnostní provoz:

Zastavte stroj a vypněte hlavní napájení, vyvěste varovný štítek „Probíhá údržba“.

Počkejte, až jednotka vychladne na normální teplotu, uvolněte tlak v nádrži odlučovače oleje (otevřete vypouštěcí ventil nebo ventil pro vypouštění tlaku).

III. Náhradní kroky

Odstraňte staré odlučovací jádro oleje:

Odstraňte kryt nebo upevňovací šrouby na horní straně nádrže odlučovače oleje (u některých modelů je nutné nejprve demontovat vratné olejové potrubí, tlakové čidlo atd.).

Pomocí klíče odšroubujte staré oddělovací jádro oleje (pracujte pomalu, aby nedošlo k vystříknutí zbytkového oleje) a vložte jej do nádoby na odpadní olej.

Vyčistěte zbytkový olej a nečistoty v nádrži, zkontrolujte, zda na vnitřní stěně nádrže není rez nebo poškození, a v případě potřeby ji vyčistěte nebo opravte.

Namontujte nové jádro pro separaci oleje:

Zkontrolujte, zda je těsnicí povrch nového jádra pro oddělování oleje neporušený, vyměňte nové těsnění (naneste malé množství čistého mazacího oleje, aby se těsnění podpořilo).

Utáhněte nové jádro pro odlučování oleje podle předepsaného utahovacího momentu (viz návod k zařízení, obvykle 30 - 50 N·m), zabraňte uvolnění vedoucímu k úniku vzduchu nebo utažení s následkem poškození závitů.

Znovu nainstalujte zpětné olejové potrubí, snímač tlaku atd., zajistěte pevné a spolehlivé spojení.

Reset a kontrola:

Zavřete vypouštěcí ventil, zakryjte kryt nádrže odlučovače oleje a upevněte jej.

Připojte napájení, spusťte vzduchový kompresor, sledujte, zda je provozní tlak normální, zkontrolujte, zda nedochází k úniku vzduchu nebo úniku oleje v místě instalace jádra separace oleje.

Nechejte běžet 10 - 15 minut, poté znovu zkontrolujte tlakový rozdíl (počáteční normální tlakový rozdíl by měl být ≤ 0,03 MPa), před dokončením výměny se ujistěte, že nejsou žádné abnormality.
