1900071292 ATLAS COPCO AIR COMPESSOR GA160 ORIGINÁL

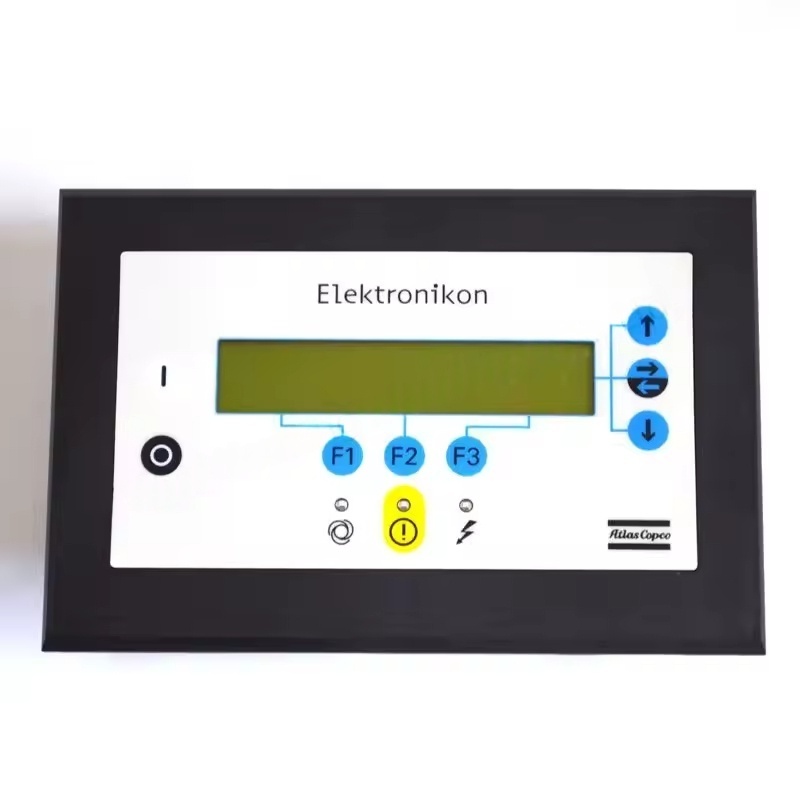

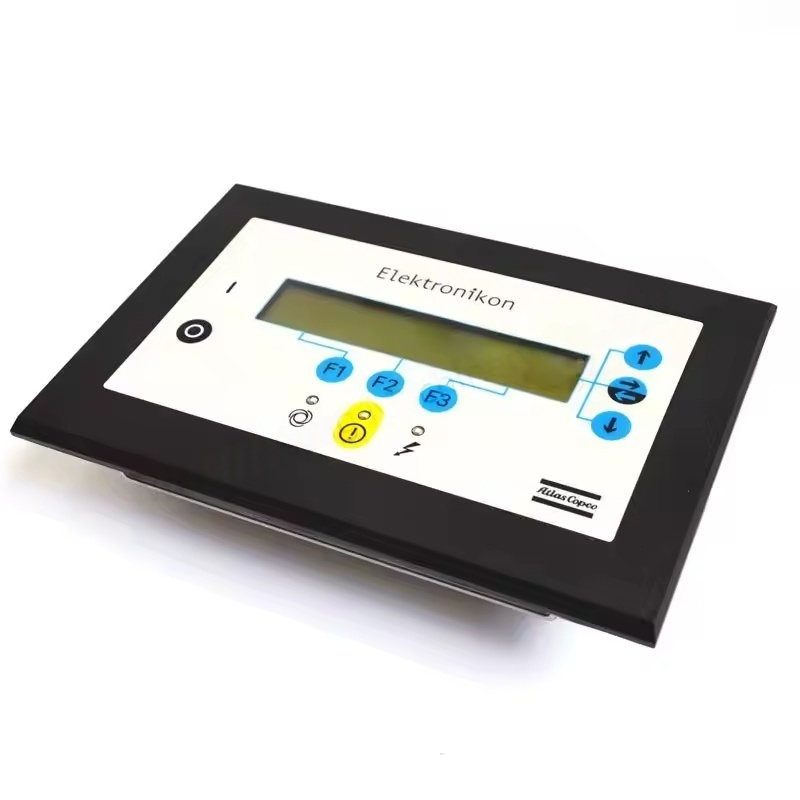

1. Základní komponenty obrazovky ovládacího panelu Atlas Copco GA160

Většinou jednobarevné nebo barevné LCD obrazovky, zobrazující provozní parametry, informace o stavu a kódy poruch.

K dispozici je přepínání jazyka (včetně čínštiny) a je podporována operace ve stylu nabídky.

Operační klíče

START / STOP KEY: Řídí provoz a vypnutí vzduchového kompresoru (obvykle přepínáním režimu místního / dálkového ovládání).

Klíč / navigační klávesy nabídky / navigační klávesu: Používá se k zadání nabídky Nastavení, přepnutí stránek parametrů a vyberte možnosti funkce.

Potvrdit klávesu Key / Exit: potvrzuje operaci nebo se vrátí do předchozí nabídky. Některé modely mají klávesy zkratky (například tlačítko pro nouzové zastavení).

Indikátory světla / alarmová světla

Provozní indikátor Light (zelená): Rozsvítí se, když zařízení pracuje normálně.

Varovné světlo (žluté): Označuje menší abnormality (jako je varování blokování filtru).

Poruchové světlo (červená): Označuje závažné poruchy (jako je přetížení, vysoká teplota), obvykle doprovázená ochranou odstavení.

Ii. Hlavní displej a funkce Atlas Copco GA160

Monitorování parametrů operace

Zobrazení tlaku výfukových plynů, teploty výfukového plynu, provozního času, stavu nakládání / vykládání.

Klíčová data, jako je proud motoru, hladina oleje (pro některé modely), rozdíl tlaku filtru atd.

Nastavení režimu provozu

Automatický režim: Zatížení / vykládky automaticky na základě tlaku potrubí pro udržení tlakové stability.

Manuální režim: Provoz nuceného načítání (pro ladění nebo konkrétní podmínky).

Časovaný start/stop: lze přednastavit časy zahájení/zastavení, abyste dosáhli kontroly úspory energie.

Diagnóza a záznam chyb

Zobrazuje specifické poruchové kódy (jako je nadměrná teplota, abnormální tlak, selhání motoru atd.) A důvody.

Ukládá historické záznamy o poruchách pro snadnou sledovatelnost a údržbu.

Připomenutí údržby

Na základě změn provozního času nebo změn parametrů vyvolává položky údržby (jako je výměna olejového filtru, vzduchový filtr, mazací olej).

Může zobrazit odpočítávání údržby nebo historické záznamy o údržbě.

Nastavení systému

Upravte cílový tlak, šířku pásma tlaku, prahové hodnoty nakládání / vykládky.

Nastavte ochranu hesla (aby se zabránilo náhodnému provozu), jazyk, jednotky (bar/psi, ℃/℉) atd.

Iii. Typické provozní postupy Atlas Copco GA160

Power On: Potvrďte, že zařízení je v normálním stavu, poté stiskněte klávesu „Start“ a zobrazení zobrazuje proces spuštění a parametry v reálném čase.

Upravte tlak: Zadejte nabídku „Nastavení nabídky“ → „Nastavení tlaku“, upravte cílový tlak přes navigační klíč (vyžaduje povolení).

Zkontrolujte chyby: Pokud je zapnuté světlo alarmu, zadejte nabídku „Poruchový záznam“ a zobrazte konkrétní návrhy kódu a řešení.

Resetování údržby: Po dokončení údržby zadejte „nabídku údržby“, proveďte reset pro odpovídající položky a resetujte odpočítávání údržby.
