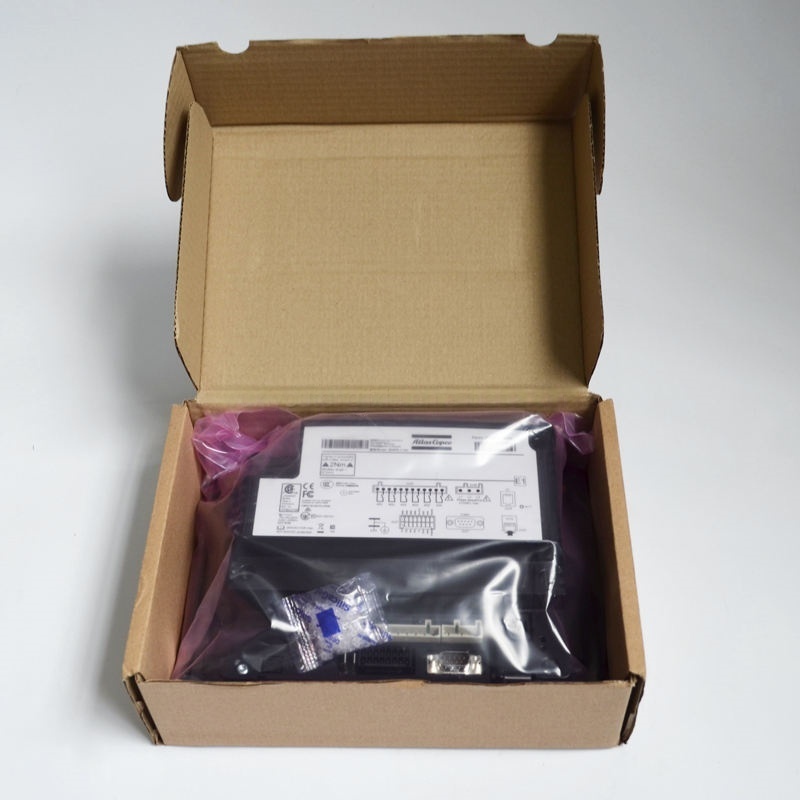

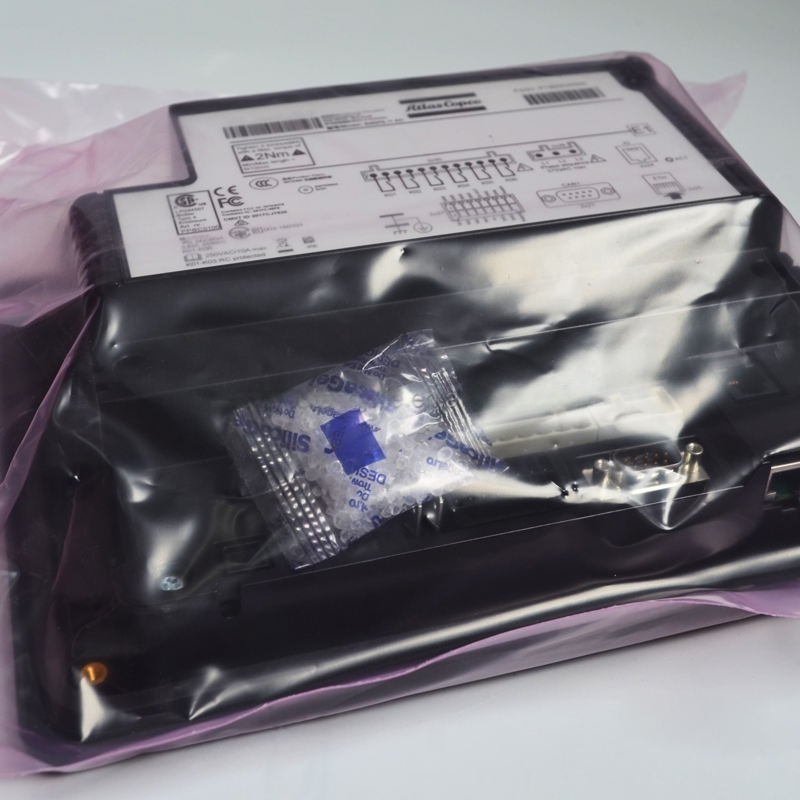

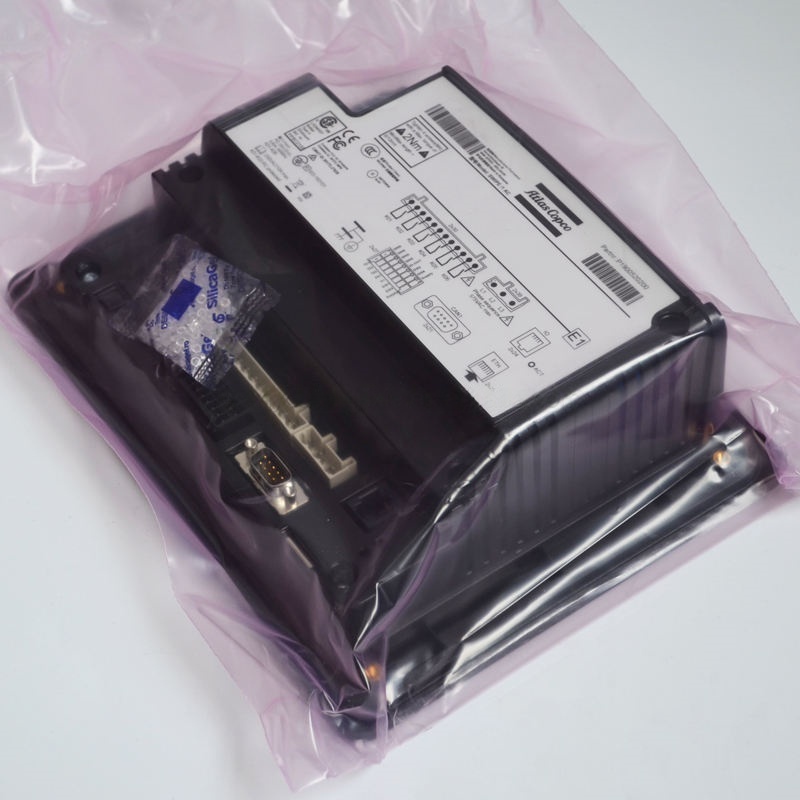

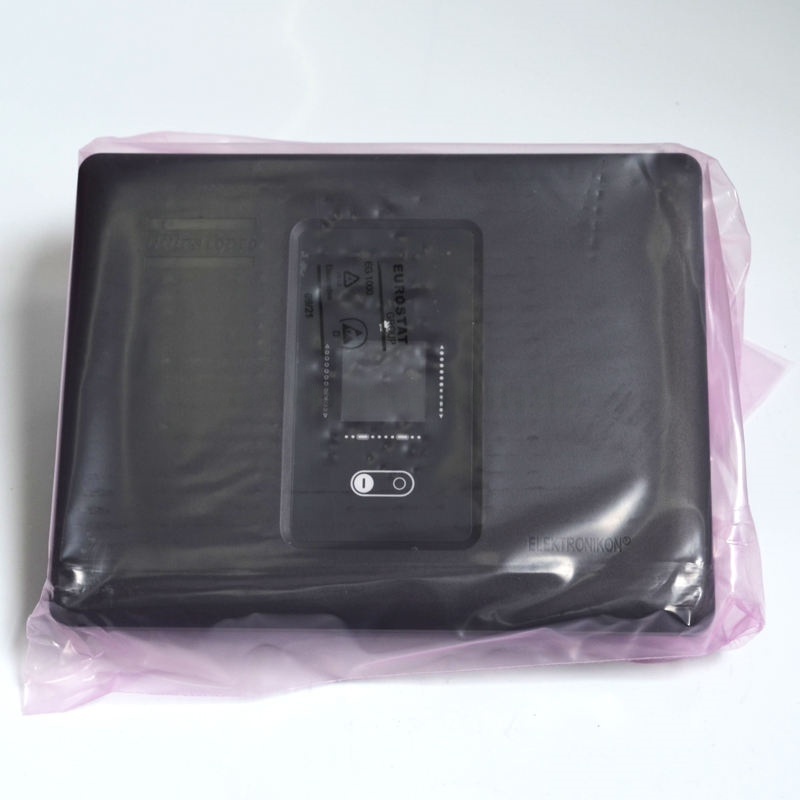

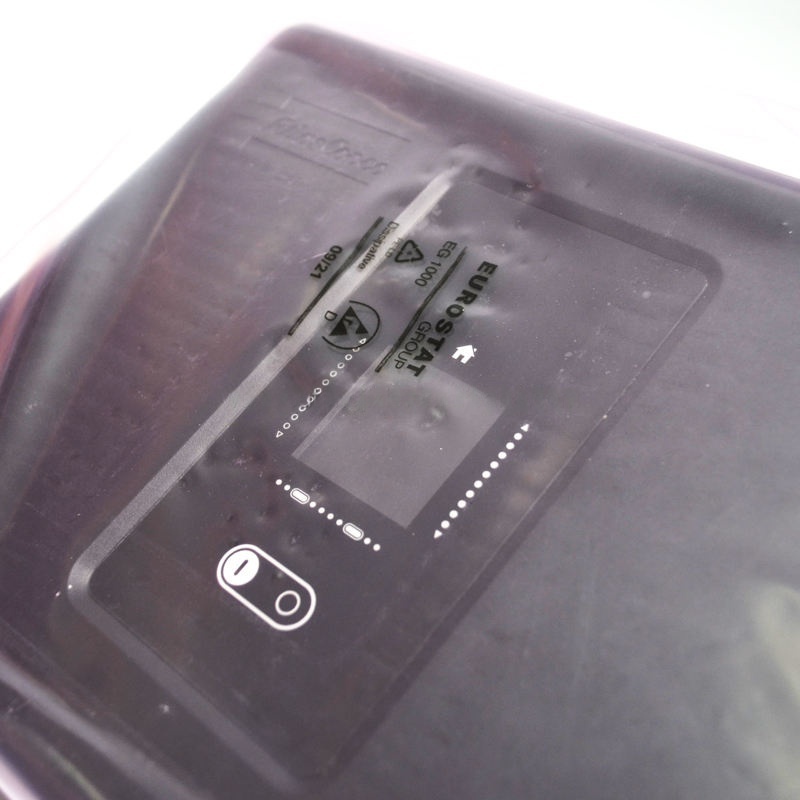

Ovládací panel ovládacího panelu ATLAS Copco Air Compressor 1900520200

Oblast základní funkce

Oblast přehledu stavu

Stavová karta operace: Zobrazuje aktuální provozní stav zařízení (normální provoz / zastavení), režim provozu (automatický / manuál) a kumulativní doba běhu

Systémová tlaková karta: Zobrazuje aktuální tlakovou hodnotu (7,2 bar) v reálném čase a ukazuje polohu rozsahu tlaku přes progresní lištu

Teplotní karta: Monitoruje teplotu zařízení (58 ° C) v reálném čase a jasně označuje prahovou hodnotu varovné teploty

Provozní oblast provozu

Ovládání operace: Poskytuje tlačítka startu/stop k dosažení základních operací zařízení

Přepínání režimu provozu: Podporuje přepínání automatického/ručního režimu a přizpůsobí se různým scénářům použití

Nastavení tlaku: Upravte hodnotu cílového tlaku přes posuvník (v současné době nastaveno na 8,0 bar)

Tlačítko pro nouzové vypnutí: Prominentní červené tlačítko pro rychlé zastavení zařízení v nouzových situacích

Oblast informací o alarmu

Hierarchicky zobrazuje různé informace o alarmu a připomenutí, včetně úrovně varovných a informací

Každý alarm obsahuje název, podrobný popis a čas výskytu

Podporuje prohlížení úplných záznamů o poplachu pro snadné sledování a analýzu chyb

Oblast indikátorů dat v reálném čase

Centralizuje zobrazení klíčových provozních parametrů: Tlak výfukových plynů, teplota výfukových plynů, proud motoru a spotřeba energie

Každý indikátor zahrnuje aktuální hodnotu a aktuální indikaci trendů pro dnešek

Používá návrh karty na pozadí k zdůraznění čitelnosti dat

Spusťte oblast trendu

Křivky trendů s více parametry: Ukažte současně 24hodinové trendy změny tlaku, teploty a energie

Design s více osou: Používá nezávislé osy pro různé numerické rozsahy parametrů

Přepínání časového rozsahu: Podporuje sledování datových trendů pro dnešek, tento týden a tento měsíc

Oblast informací o systému

Informace o vybavení: Zahrnuje model, sériové číslo, datum instalace a záznam údržby

Stav systému: Zobrazuje systémové parametry, jako je verze softwaru, stav komunikace, IP adresa atd.

Připomínka údržby: jasně označuje odhadovanou dobu pro další údržbu.
