Atlas Copco EWD75 Elektronický odtokový ventil Servisní sada Kompletní pro šroubové vzduchové kompresor průmyslová část model 2901063520

Základní komponenty obvykle zahrnuty do sady údržby

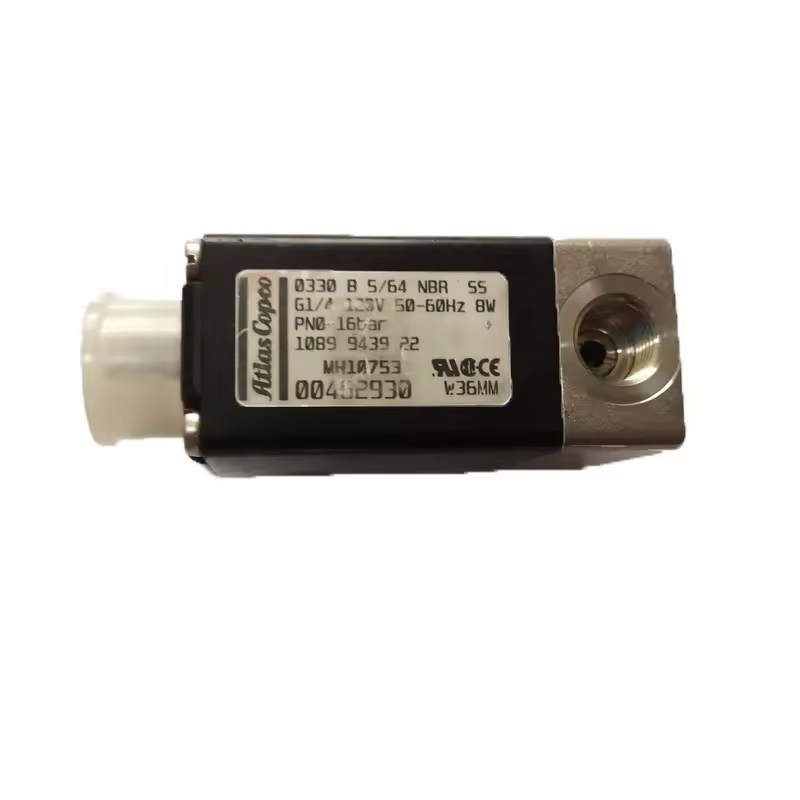

Sestava elektromagnetického ventilu

Skládá se z elektromagnetické cívky, jádra ventilu a těsnění těsnění, je to jádro řídicí prvek elektronického drenážního ventilu, zodpovědný za přijímání elektrických signálů a řízení otevření a uzavření drenážního kanálu. Pokud cívka vyhoří nebo se jádro ventilu zasekne, způsobí to, že drenážní ventil nebude správně fungovat.

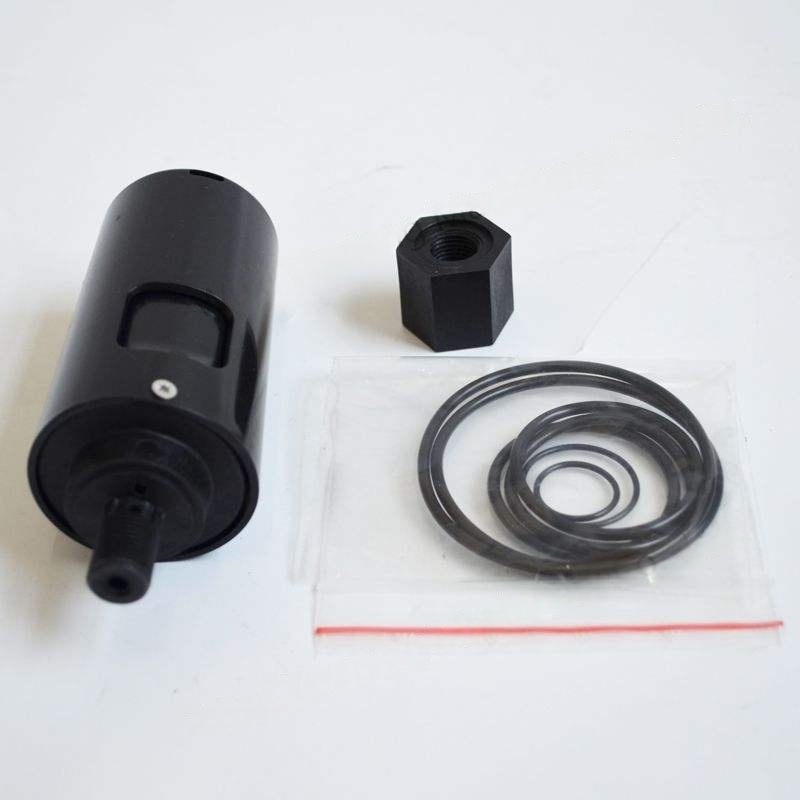

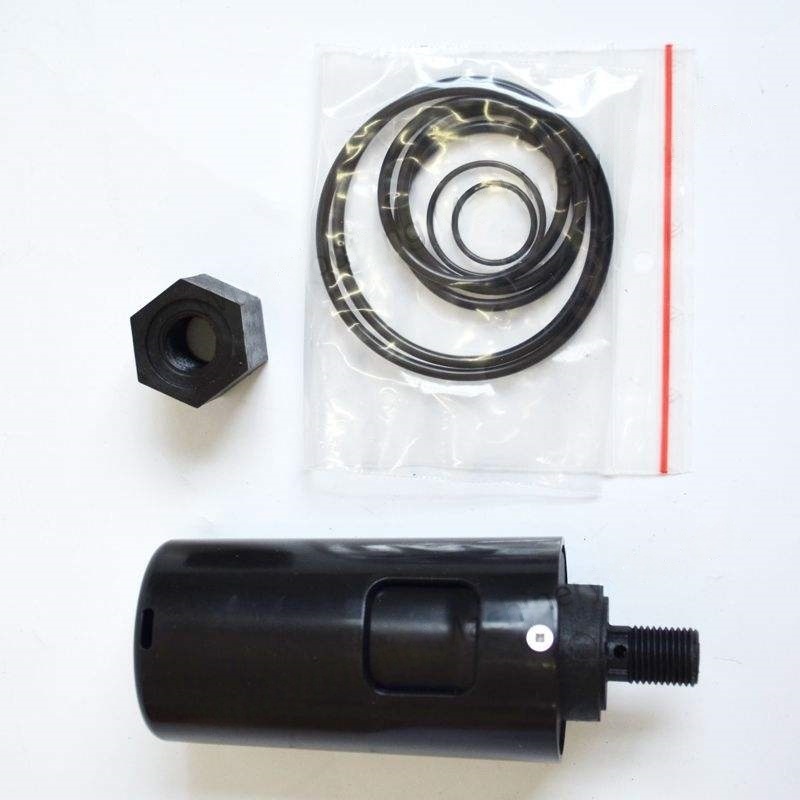

SOUTING KIT

Včetně O-kroužků, gumových těsnění, pístových těsnění atd., Slouží k zajištění utěsňovacího výkonu uvnitř drenážního ventilu, což zabraňuje úniku stlačeného vzduchu nebo špatné drenáže. Tyto komponenty jsou po dlouhou dobu v kontaktu s vodními párami a olejovými skvrnami a jsou náchylné ke stárnutí a selhání.

Filtr / filtr obrazovka

Používá se k filtrování nečistot, rzi atd. V stlačeném vzduchu, aby se zabránilo vstupovat do drenážního ventilu a způsobit, že se jádro ventilu ucpává nebo opotřebovává. Během údržby musí být filtrační obrazovka vyčištěna nebo vyměněna, aby se zajistilo, že průchod vody není omezen.

Jádro / píst drenážního ventilu

Klíčová komponenta, která řídí otevírání a uzavření výstupu drenáže. Pokud je opotřebovaný, deformovaný nebo zaseknutý, způsobí neúplný drenáž nebo nepřetržitý únik a je vyžadována pravidelná kontrola a výměna.

Jaro a resetujte prvky

Pomocné elastické komponenty pro resetování jádra ventilu. Po dlouhodobém použití mohou zažít sníženou elasticitu nebo zlomeninu, což ovlivňuje citlivost otevření a uzavření jádra ventilu.

Připojovací terminály / konektory

Používá se k připojení řídicího obvodu. Pokud je oxidován nebo uvolněný, způsobí selhání elektronického řízení. Sada údržby obvykle obsahuje náhradní terminály nebo připojení.

Použitelné scénáře a body údržby

Běžná oprava poruch: Vhodné pro drenážní ventily EWD75, které mají problémy, jako je neschopnost automaticky vypouštět, únik nebo abnormální frekvenci drenáže. Nahrazením opotřebovaných komponent může být funkce obnovena, což je ekonomičtější než výměna celého drenážního ventilu.

Pravidelná údržba: Doporučuje se provádět preventivní výměnu pomocí soupravy údržby v kombinaci s cyklem údržby vzduchového kompresoru (například každých 3-6 měsíců), zejména s těsnicími komponenty a filtračními obrazovkami. To může snížit náhlé selhání.

Instalační opatření:

Před údržbou by měl být zdroj napájení a vzduchu odříznuty vzduchového kompresoru a tlak v potrubí by měl být uvolněn, aby se zabránilo bezpečnostním rizikům.

Při výměně těsnicích složek by měla být instalační povrch vyčištěna, aby se zabránilo zbytkům nečistot ovlivňujících účinek těsnění.

Při sestavování věnujte pozornost instalační sekvenci komponent, abyste zajistili hladký pohyb jádra ventilu bez nalepení.

Po údržbě vyzkoušejte funkci drenáže a zkontrolujte úniky nebo abnormální provoz.
