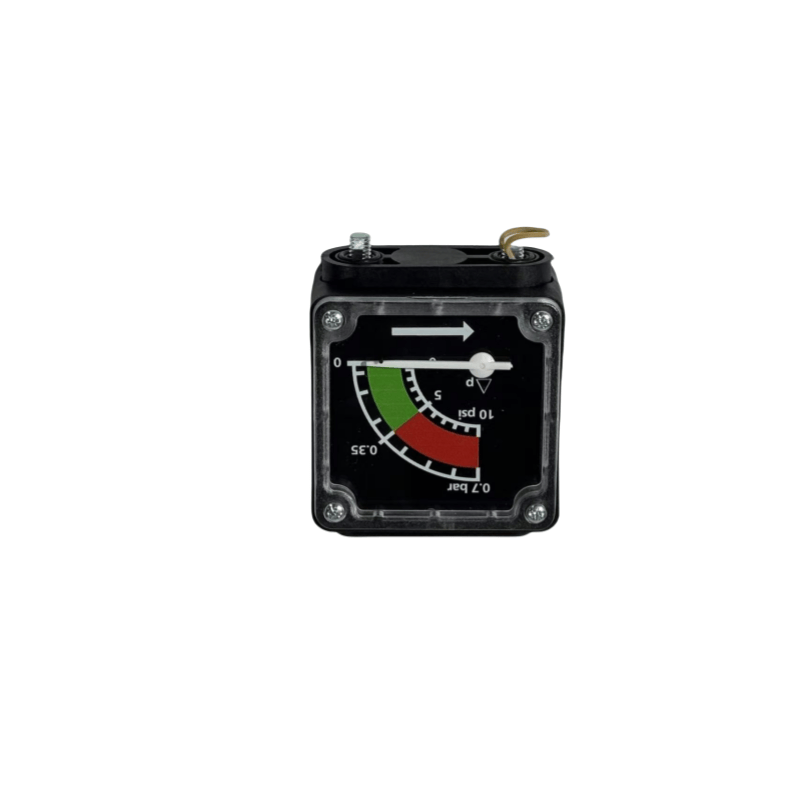

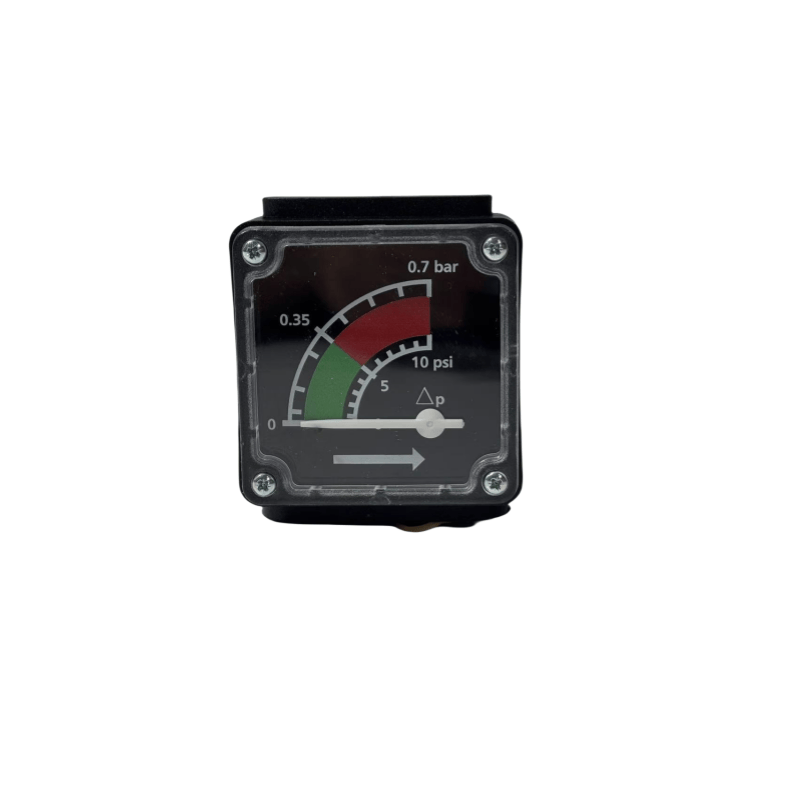

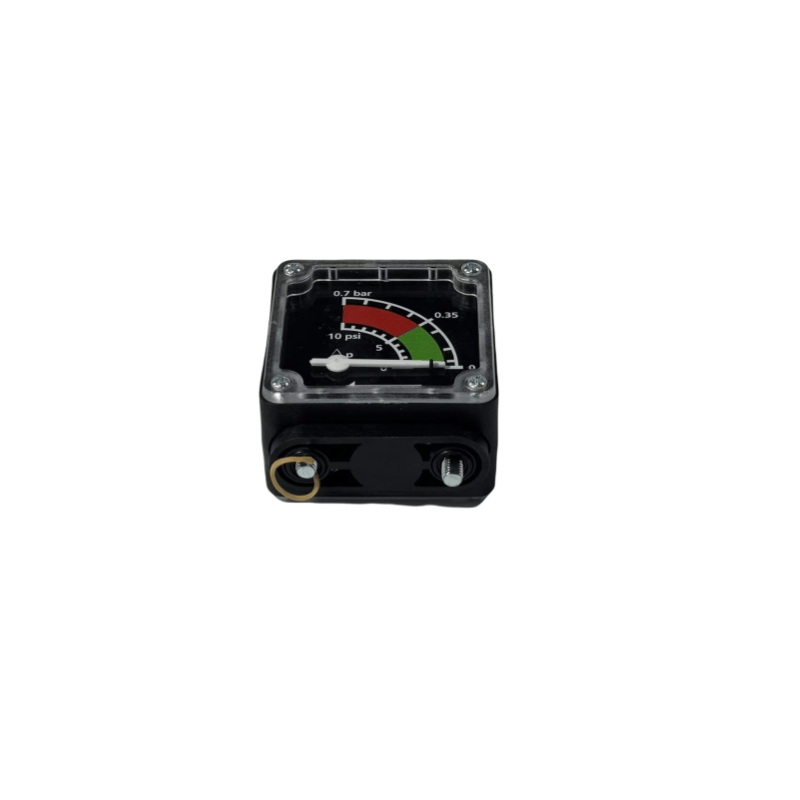

I. Základní struktura a pracovní princip tlakových měřidel kompresoru Atlas Copco Air Air
Mezi hlavní složky tlakového měřidla vzduchu patří elastický prvek (pro snímací tlak), přenosový mechanismus (pro zesílení deformace) a indikační zařízení (pro zobrazení odečtů):
Elastický prvek: Nejběžnějším typem je pružinová trubice (dutá kovová trubice ohnutá do tvaru C). Když je do trubice zaveden stlačený vzduch, jarní trubice podstoupí elastickou deformaci v důsledku vnitřního tlaku, který se poté přenáší spojovací tyčí k přenosovému mechanismu.
Přenosový mechanismus: Skládá se z ozubených kol, pák atd., To zesiluje malou deformaci elastického prvku a řídí ukazatel k otáčení.
Indikační zařízení: Měřítko vytáčení a ukazatel spolupracují na přímém zobrazení tlakové hodnoty (běžné jednotky jsou MPA, bar nebo PSI).
Ii. Společné typy a aplikační scénáře tlakových měřidel kompresoru Atlas Copco
Na základě principu a struktury měření vzduchové kompresory běžně používají tlakové měřidla následujících typů:
Obyčejný tlakový měřič typu ukazatele
Funkce: Jednoduchá struktura, nízké náklady, intuitivní čtení, vhodné pro většinu systémů kompresoru vzduchu (jako jsou nádrže na vzduchové zásobníky, monitorování tlaku hlavního potrubí).
Stupeň přesnost: běžně 1,6 stupeň (přípustná chyba ± 1,6%), splnění obecných průmyslových požadavků; U přesných aplikací lze vybrat třídu 1,0.
Seismický tlakový rozchod
Struktura: Případ je naplněn glycerolem nebo silikonovým olejem, aby se pufroval dopad vibrací na ukazatel a zabránil to, aby se jitter a vnitřní opotřebení vnitřní komponenty.
Scénáře aplikací: Kompresory mobilního vzduchu, vzduchové kompresory pístu (s významnými vibracemi) nebo systémy s častým výkyvem tlaku. Měřič tlaku elektrického kontaktu
Funkce: Kromě označení tlaku může vydat elektrický signál, když tlak přesahuje předvolkový limit (horní a dolní limity) a 联动 ovládat start a zastavení vzduchového kompresoru nebo spustit alarm (jako je zastavení stroje pro ochranu, když tlak přesahuje horní limit).
Aplikace: Automatické řízení systémů kompresoru vzduchu ， dosažení automatického regulace tlaku.
Digitální tlak
Funkce ： Naměřený tlak elektronickým senzorem ， zobrazený v digitální podobě na LCD ， Vysoká přesnost (často nad 0,5 stupně) ， může být vybavena zaznamenáním dat a komunikačními funkcemi (jako je rozhraní RS485).
Použitelné ： Inteligentní systémy nebo situace pro kompresor vzduchu vyžadující přesné řízení tlaku (jako jsou laboratoře, přesná výroba).
Iii. Parametry jádra a tipy pro výběr pro Atlas Copco Air Compressor Tlakové měřidla měření měření
Je nutné pokrýt skutečný pracovní tlak vzduchového kompresoru (obvykle 0 ~ 1,6 MPa, 0 ~ 2,5 MPa) a při výběru rozsahu, postupujte podle zásady, že „pracovní tlak by měl být mezi 1/3 a 2/3 a zabránit rozsahu způsobenému napětí způsobeným v dosahu způsobeným přesměrováním v dosahu s dlouhou dobu v rozsahu v rozsahu při přeměně v rozsahu při přeměně v rozsahu při přeměně v rozsahu. úroveň přesnosti
Pro běžné pracovní podmínky je dostatečná třída 1,6; Pro měření nebo přesné kontroly je vyžadována stupeň 0,4 nebo 0,25 (s ještě menšími chybami). Specifikace rozhraní
Rozhraní závitem jsou běžně M14 × 1,5, G1/4, NPT1/4 atd., A je třeba odpovídat rozhraní potrubí kompresoru vzduchu. Instalace lze provést přeměnou adaptéru.
Adaptabilita prostředí
Teplota: -40 ~ 70 ℃ (standardní typ), pro prostředí s vysokou teplotou vyberte modely odolné vůči vysokým teplotám (jako jsou silikonové šokové měřidla).
Kompatibilita médií: Když stlačený vzduch obsahuje olejovou mlhu, ujistěte se, že vnitřní součásti rozchodu jsou odolné oleje; U vzduchových kompresorů bez oleje si vyberte materiál z nerezové oceli (pro odolnost proti korozi).
Instalace a použití specifikace pro Atlas Copco Air Compressor Tlasis Gauges Umístění instalace
Měl by být nainstalován v snadno pozorovatelné a bez vibrací (jako je horní část zásobního nádrže vzduchu, výstupní plynovod vzduchu), zabránit přímému slunečnímu světlu nebo blízko zdrojů tepla (aby se zabránilo přesnosti teploty).
Horizontální nebo vertikální instalace (podle směru uvedeného na číselníku), s úhlem sklonu nepřesahující 30 °, jinak způsobí chyby čtení.
Požadavky na instalaci
Namontujte pufrovací trubici (jako je potrubí cívky nebo stopku): Chcete -li snížit dopad tlakové pulzace na jádro rozchodu a prodloužit jeho životnost.
Výfukové plyny před počátečním použitím: Při otevírání ventilu pracujete pomalu, abyste vypouštěli vodu kondenzátu nebo nečistoty v potrubí, aby se zabránilo poškození vnitřních složek.
Pravidelná kalibrace
Podle požadavků na měření kalibrujte alespoň jednou ročně (ve srovnání se standardním tlakovým měřítkem), pokud je odchylka nadměrná, je třeba ji opravit nebo vyměnit, aby se zajistila přesná hodnota (zejména pro tlakové měřidla ve skladovacích nádržích souvisejících s bezpečností).
