Základní funkce a pracovní scénáře
Ochrana reliéfního tlaku: Když se kompresor vzduchu zastaví, snižuje nebo zažívá přetlak, komponenta se automaticky aktivuje a rychle uvolňuje zbytkový tlak v hlavní jednotce, odlučovači oleje nebo potrubí (obvykle sníženo pod 1-2 baru), čímž se zabrání riziku, že personál přichází do kontaktu s vysokotlakými komponenty.
Pomocné vykládání: Během procesu vykládání funguje ve spojení s sacího ventilu, snižuje zátěž hlavní jednotky, snižuje spotřebu energie a prodlouží životnost motoru.
Použitelné scénáře: Vhodné pro malé a střední kompresory šroubů (výkony v rozmezí od 15 do 160 kW), běžně se vyskytující v potrubních systémech na vstupu na skladovací nádrž na vzduchu, odlučovači oleje nebo na konec výfuku hlavní jednotky.
Složení komponent a strukturální charakteristiky

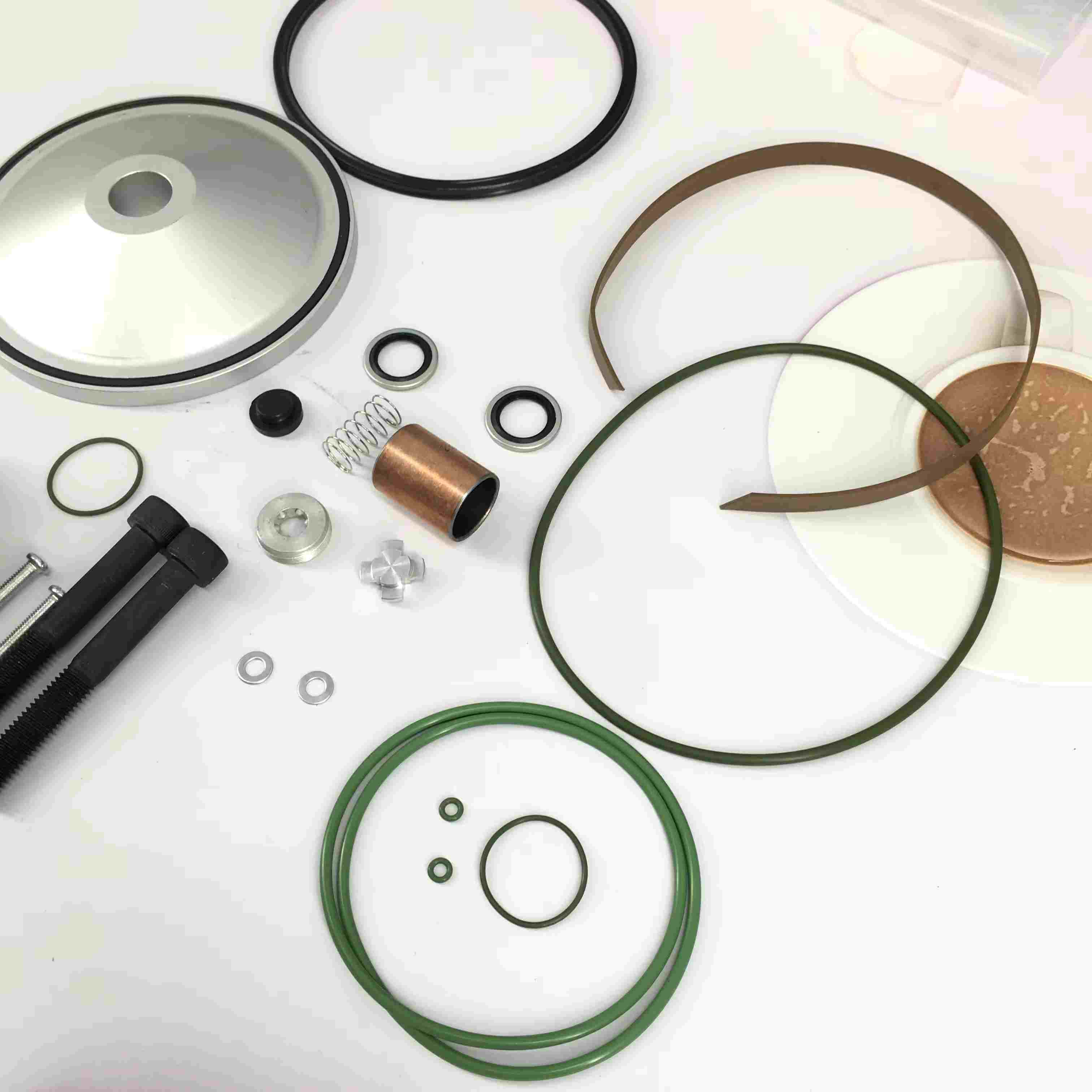

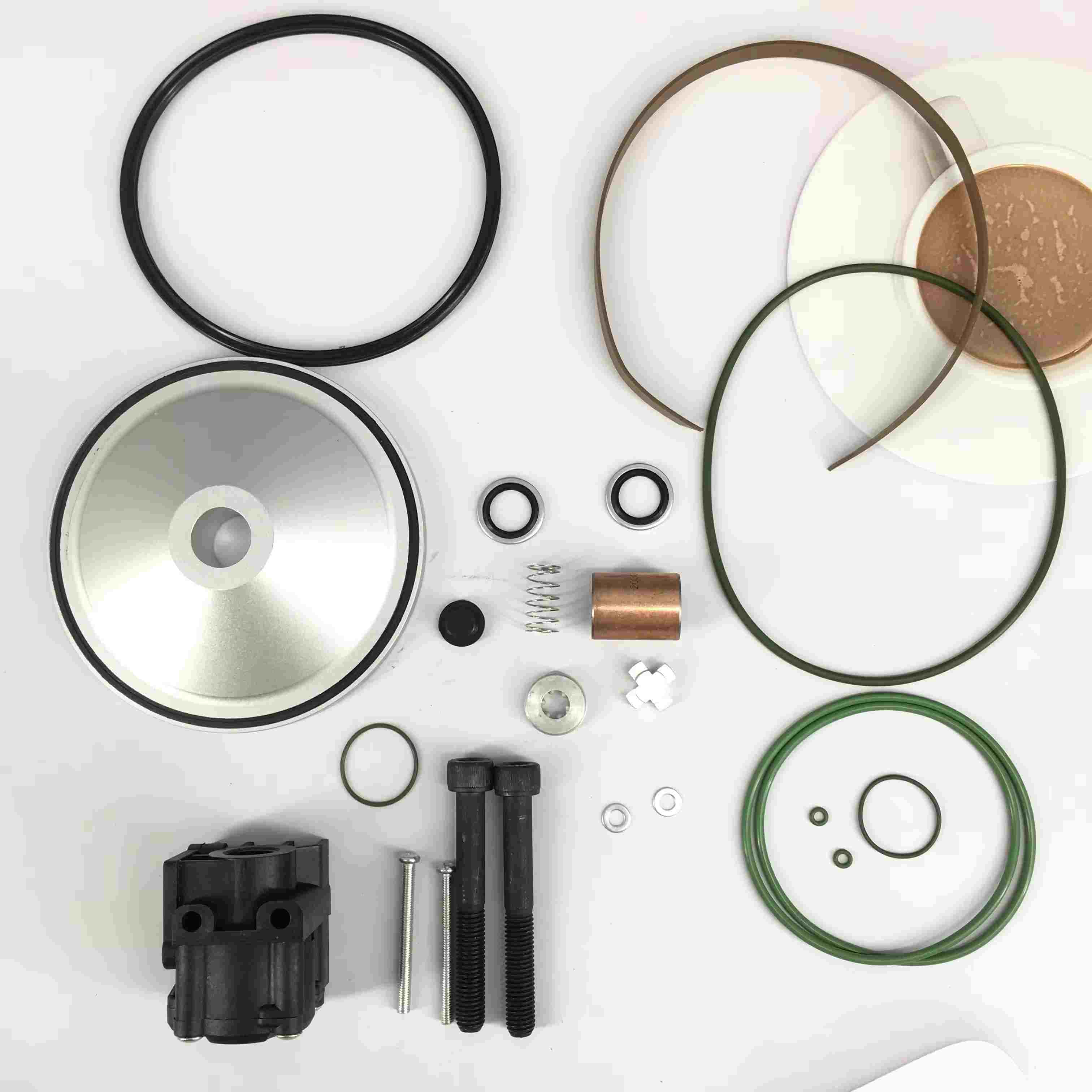

Hlavní komponenty: Obvykle zahrnují tělo tlakového odpalovacího ventilu, jádro ventilu (typ pístu nebo typ bránice), resetovací pružinu, těsnění (O-kroužek, sedadlo ventilu), řídicí rozhraní (jako je elektromagnetické rozhraní chlopně) a příslušenství pro instalaci (šrouby, těsnění). Pracovní princip:
Během normálního provozu způsobí, že jarní síla způsobí, že se jádro ventilu uzavře a udržuje tlak systému.
Když je přijat řídicí signál (jako je příkaz odstavení nebo signál tlaku), elektromagnetický ventil nebo mechanický mechanismus způsobuje otevření a uvolnění tlaku.
Po dokončení tlaku je jádro ventilu resetováno a uzavřeno pod působením jara.
Materiální charakteristiky:
Tělo ventilu je vyrobeno z litinové nebo hliníkové slitiny (lehký design), schopné odolávat tlaku systému (obvykle ≤ 16 bar) a teploty (≤ 120 ℃).
Jádro a pružinu ventilu jsou vyrobeny z nerezové oceli, odolné vůči korozi a zajištění spolehlivého provozu.
Těsnicí prvek je vyroben z olejové rezistentní gumy (jako je nitrilní guma), vhodný pro kompresorový olej a vysokoteplotní prostředí.
Funkce kompatibility kompatibilních komponent:
Kompatibilita více značek: Navržena na základě instalace standardního tlakového odpalovacího ventilu rozměry kompresorů mainstreamových šroubů (jako jsou vlákna rozhraní G1/2 "a G3/4"), Řídicí metody (pneumatické nebo elektrické) a mohou být přímo nahrazeny původními továrními komponenty bez úpravy potrubí.
Porovnávání parametrů: Otevírací tlak (obvykle nastavitelný 0,5 - 2 baru) a průtok tlaku se blíží průtoku původního továrního ventilu, což zajišťuje rychlost reliéfu tlaku a kompatibilitu systému a zabrání pomalému tlakovému úlevě, která způsobuje zpoždění vypnutí nebo úlevu od tlaku, která vyvolává vibrace potrubí.
Ekonomika a praktičnost: Cena je nižší než cena původních továrních komponent a některé značky nabízejí univerzální modely, které snižují náklady na zásoby náhradních dílů, vhodné pro každodenní údržbu malých podniků nebo uživatelů vybavení.
Opatření na výběr a instalaci:
Potvrzení parametru:
Přizpůsobte pracovní tlak vzduchového kompresoru (jako je 10 baru, 13 barových modelů), specifikace rozhraní (typ a velikost vlákna) a metoda řízení (jako je 24V elektromagnetické řízení ventilu nebo pneumatické řízení).
Potvrďte průměr potrubí tlakové reliéfy, abyste zajistili, že tok komponenty splňuje požadavky na úlevu od tlaku systému (zabrání dlouhému tlakovému úlevy v důsledku nedostatečného toku).
Specifikace instalace:
Nainstalujte podle indikace šipky na těle ventilu a zajistěte správný směr uvolňování tlaku.
Vyčistěte rozhraní potrubí, zkontrolujte těsnicí plochu a vyměňte nový těsnicí prvek (aby nedošlo k úniku způsobeným starými těsněními).
Řídicí obvod (jako je elektromagnetické zapojení ventilu) musí být správně připojen, aby se zajistilo, že signál běžně spustí účinek na odlehčení tlaku.
Ladění a testování:
Po instalaci ručně spusťte funkci reliéfního tlaku, abyste zkontrolovali, zda je otvor hladký, těsnění je spolehlivé (bez nepřetržitého úniku).
Otestujte dobu úlevy tlaku (obvykle 3 - 10 sekund, upravené podle objemu systému), a zajistěte, aby splňoval bezpečnostní požadavky zařízení.
