1. Tělo ventilu sestavy bezvýchodného ventilu vzduchového kompresoru
FUNKCE: Jako vnější skořepina celé sestavy se přizpůsobí vnitřním jádrovým komponentám a spojuje potrubí.
Materiál: Mezi běžné materiály, které jsou vybrány na základě pracovního tlaku a středních vlastností, patří litina (vhodná pro podmínky s nízkým tlakem), odlivová ocel (středně vysoký tlak) a nerezová ocel (pro korozivní prostředí, jako je potrava a farmaceutický průmysl).
Struktura: Obvykle v typu s přímým nebo pravým úhlem má uvnitř kanály tekutin, aby se zajistil hladký průchod vzduchu.

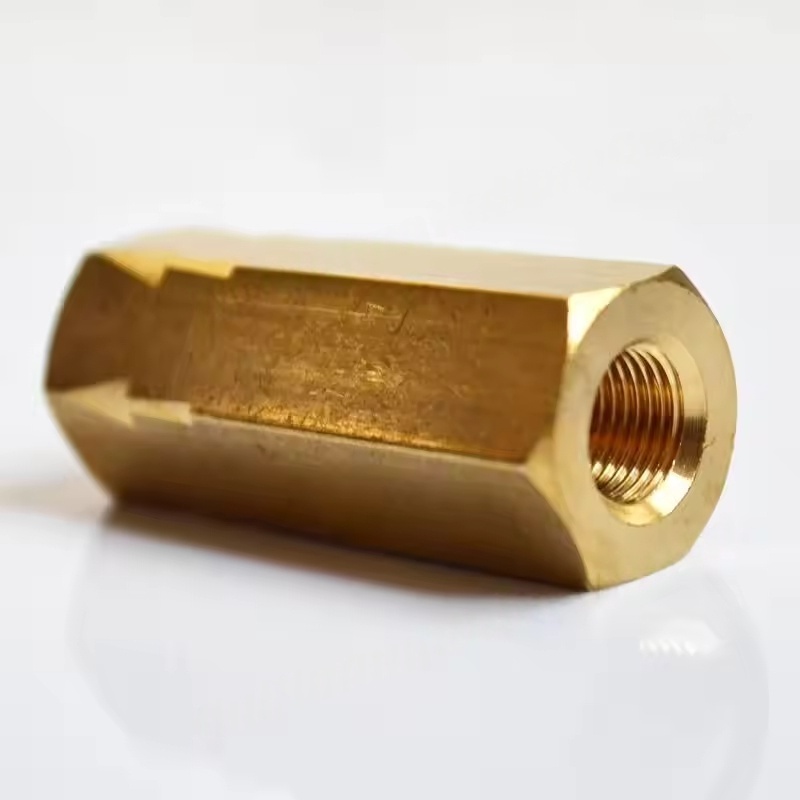

2. Jádro ventilu (disk ventilu) sestavy bezvýchodného ventilu vzduchového kompresoru
Funkce: Řídí směr proudění vzduchu a umožňuje pouze jednosměrný průtok (z výstupu kompresoru vzduchu do skladovací nádrže nebo downstream potrubí) a zabrání reverznímu toku.
Běžné typy:
Jádro ventilu zvednutí: Pohybuje se nahoru a dolů podél osy těla ventilu, má dobrý výkon těsnění, vhodný pro potrubí malých průměrů.
Jádro ventilu houpačky: Otevře se otáčením kolem ose závěsu, má nízký odpor, vhodný pro scénáře s vysokým průtokem a velkým průměrem.
Jádro ventilu typu míče: Těsnění vlastní váhy nebo pružinové síly míče má jednoduchou strukturu a rychlou odezvu.
Materiál: Většinou vyrobené z kovů odolných proti opotřebení (jako je mosaz, tažná železo), některé vysoce přesné scénáře používají inženýrské plasty (jako je polytetrafluorethylen) ke zvýšení výkonu těsnění.

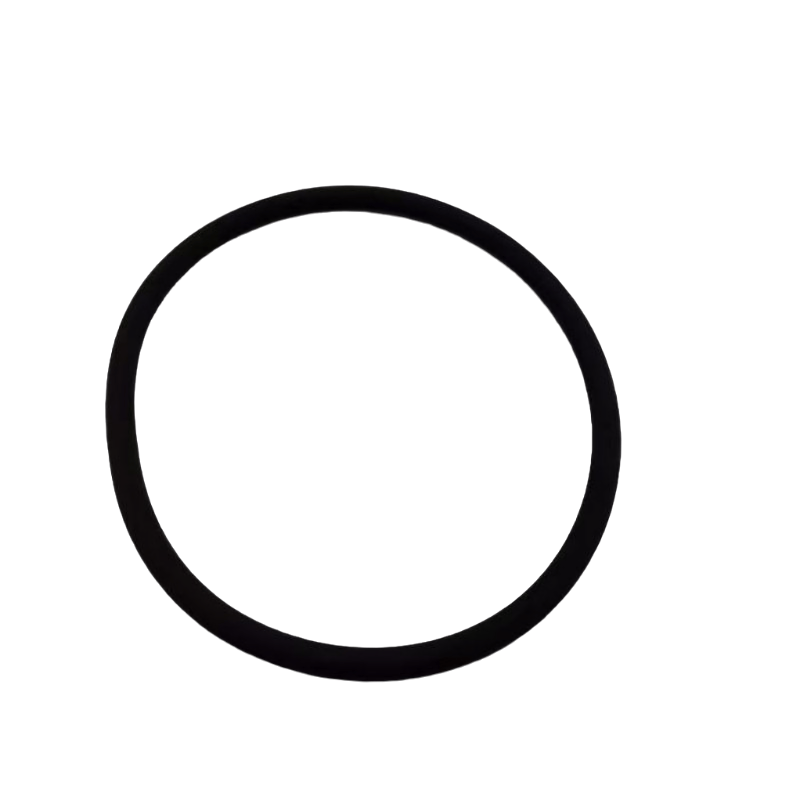

3. Těsnění komponent sestavy bezvýchodného ventilu vzduchového kompresoru
Funkce: Zajišťuje vzduchotěsnost, když je jádro ventilu v kontaktu se sedadlem ventilu, což zabraňuje úniku.
Společné materiály:
Nitril Butadiene Rubber (NBR): Dobrá odolnost proti oleji, vhodná pro běžné systémy kompresoru vzduchu.
Fluororubber (FKM): Odolný vůči vysokým teplotám a chemickou korozi, vhodný pro vysokoteplotní nebo speciální střední prostředí.
Kovové těsnění: Dosahuje těsnění přes přesné obrobené kovové kontaktní povrchy, vhodné pro vysokotlaké, vysokoteplotní podmínky.
4. pružiny sestavy nereturního ventilu vzduchového kompresoru
Funkce: Poskytněte odrazovou sílu, aby bylo jádro ventilu pevně přilepeno na sedadlo ventilu, když nedochází k proudu vzduchu vpřed a dosažení utěsnění.
Charakteristiky: pružina elasticita musí odpovídat pracovnímu tlaku systému - příliš velká elasticita zvýší odpor toku vzduchu, příliš málo může vést ke špatnému utěsnění.
Materiál: Obvykle vyrobeno z nerezové oceli, aby se zabránilo rezivu a selhání ve vlhkém nebo mastném prostředí.
5. Sedadlo ventilu sestavy bezvýchodného ventilu vzduchového kompresoru
Funkce: Vytváří těsnicí pár s jádrem ventilu a je klíčovým kontaktním povrchem, aby se zabránilo zpětnému proudu vzduchu.
Funkce: Povrch musí být přesně obroben (jako je leštění), aby se zajistilo přizpůsobení jádra ventilu, některá sedadla ventilu lze vyměnit za snadnou údržbu.

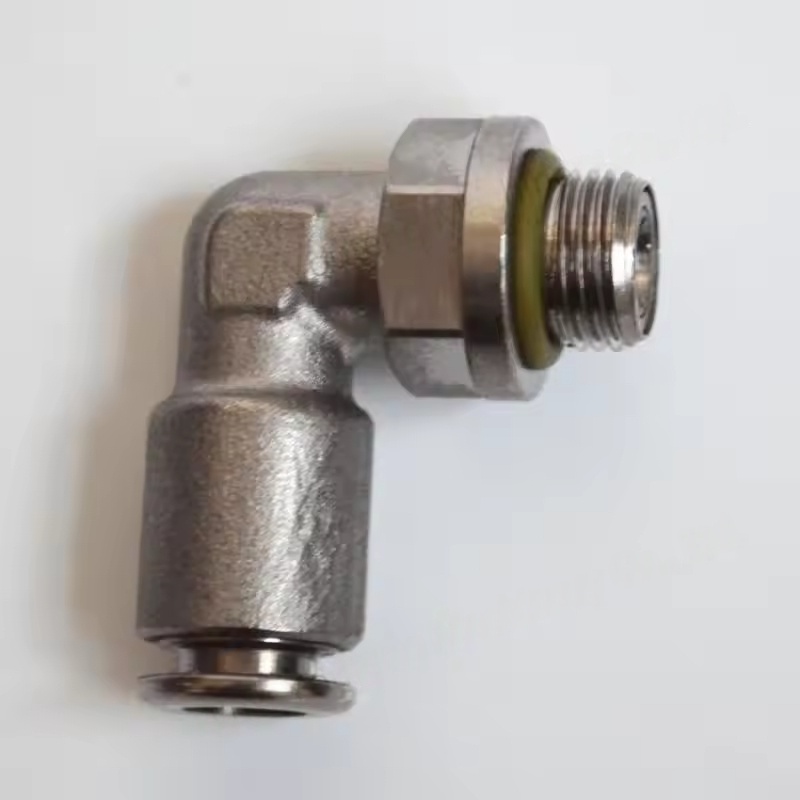

6. Připojení rozhraní sestavy bezvýchodného ventilu vzduchového kompresoru
Funkce: Spojuje výfukový přístav vzduchem kompresorem s downstream potrubí (jako jsou skladovací nádrže, sušičky atd.).
Společné formy:
Vtitelná rozhraní (vnitřní nit / externí nit): jako je vlákno G, npt nit, vhodné pro malé průměry (≤ dn50).
Rozhraní příruby: Vhodné pro potrubí s velkým průměrem, poskytování pevného připojení a silného těsnění.
Svařovací rozhraní: Vhodné pro vysokotlaké, vysoko-vibrační scénáře, vyžadující profesionální svařovací instalaci.
Základní funkce sestavy bezvýchodného ventilu vzduchového kompresoru
Prevent Backflow: Zabraňuje stlačenému vzduchu ve skladovací nádrži, aby proudil zpět do hlavní jednotky vzduchového kompresoru, když je zastaven, a zabrání zpětnému rotaci hlavní jednotky nebo mazacího oleje tlačeného do válce.
Ochrana systému: Zabraňuje kondenzu vody nebo nečistotám před následným zařízením (jako jsou sušičky, filtry) v proudění zpět do vzduchového kompresoru, což snižuje riziko selhání.
Udržujte tlak systému: Zajišťuje stabilitu tlaku ve skladovací nádrži po odstavení a zabrání častému spuštění vzduchového kompresoru.
