1320604630 Atlas Copco

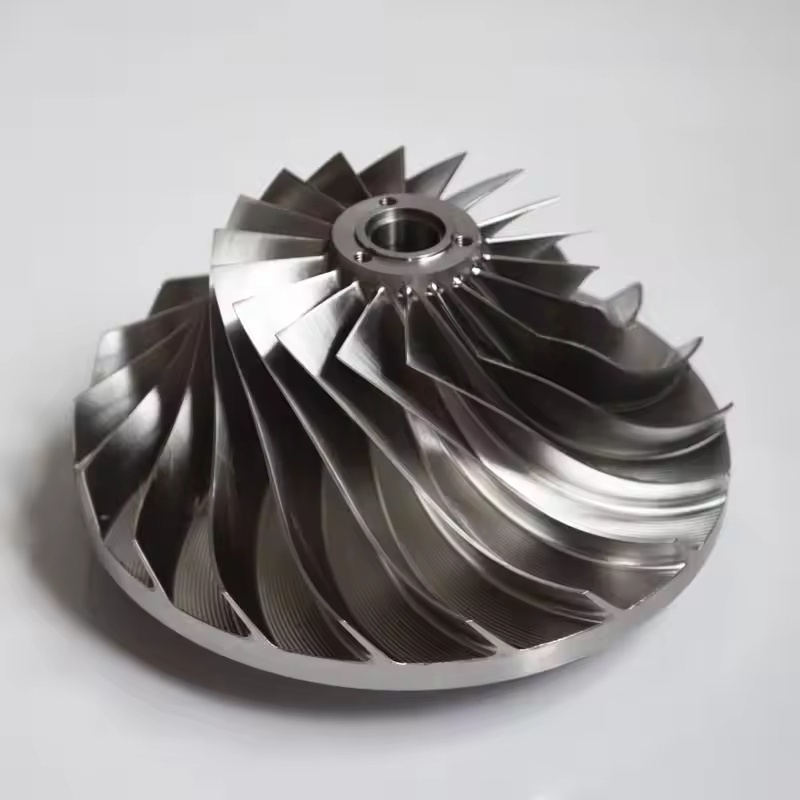

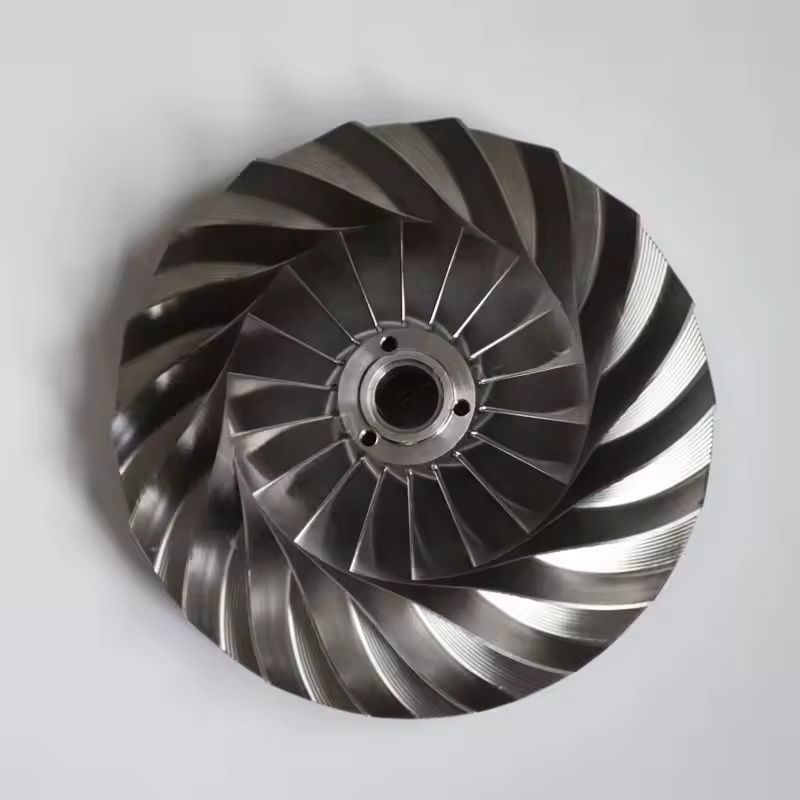

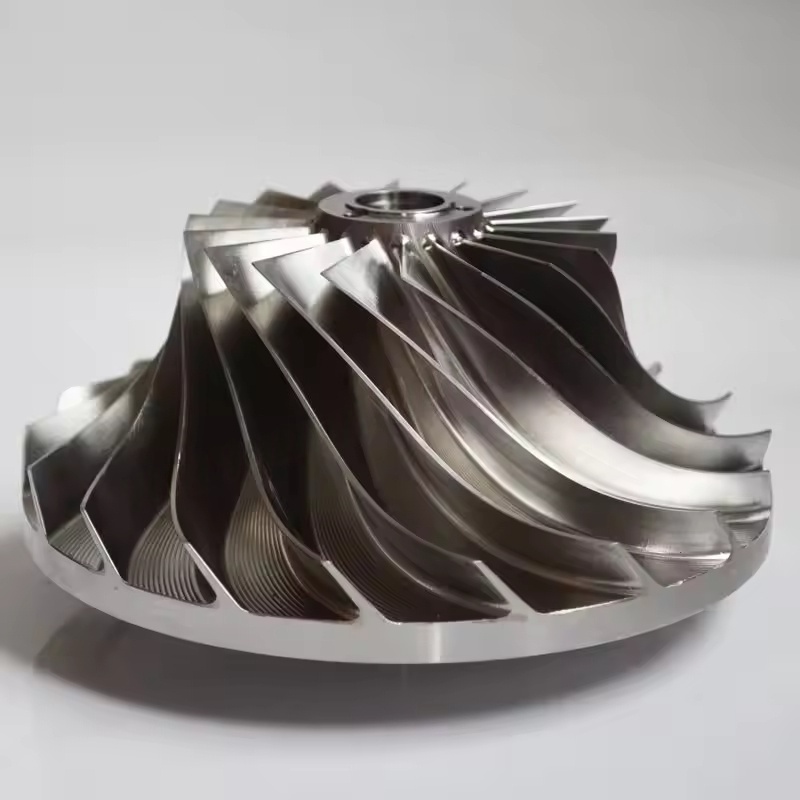

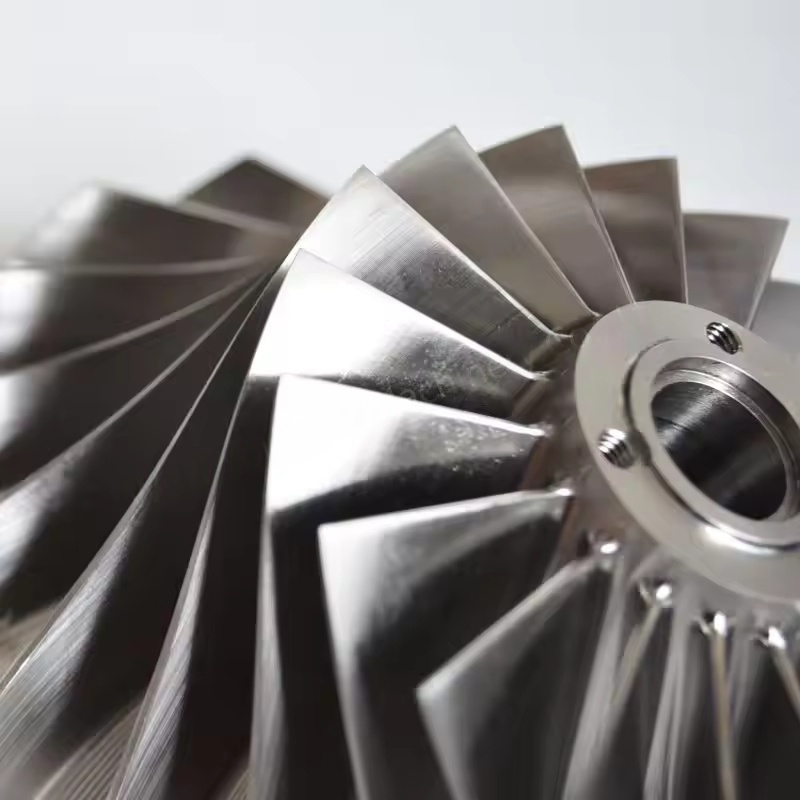

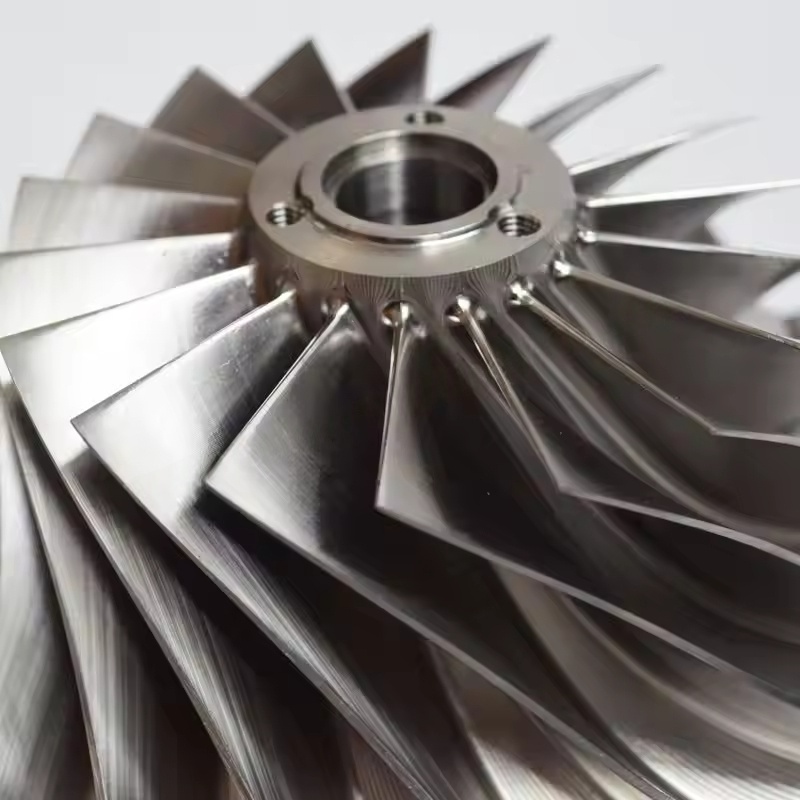

Oběžné kolo typu šnekového kola v odstředivých vzduchových kompresorech Atlas Copco. 1. Základní funkce

Oběžné kolo se otáčí vysokou rychlostí (typicky tisíce až desetitisíce otáček za minutu), přičemž využívá odstředivou sílu k urychlování a stlačování vzduchu vstupujícího do oběžného kola, přičemž mechanickou energii přeměňuje na kinetickou energii a tlakovou energii plynu, což je klíčový článek pro dosažení komprese vzduchu. Ve vícestupňové kompresní struktuře odstředivých vzduchových kompresorů je třeba oběžné kolo kombinovat s difuzory, ohyby a dalšími součástmi, aby se tlak plynu postupně zvyšoval na cílovou hodnotu.

2. Charakteristika oběžného kola s vysokým obsahem hliníku

Materiálové výhody: Vyrobeno z vysokopevnostního hliníku (jako je hliník leteckého průmyslu), má vlastnosti nízké hustoty a nízké hmotnosti, což může výrazně snížit setrvační sílu a zatížení hřídele během otáčení oběžného kola, snížit ztráty energie a je vhodné pro střední a nízké tlaky, středně rychlé pracovní podmínky.

Výkon při zpracování: Hliník se snadno zpracovává do tvaru a může realizovat složité návrhy povrchu lopatek (jako jsou lopatky zakřivené dozadu), optimalizovat kanál proudění vzduchu, snížit ztráty proudění a zlepšit účinnost komprese.

Aplikační scénáře: Často se používá ve středně a nízkovýkonových odstředivých vzduchových kompresorech nebo ve scénářích, kde jsou vyšší požadavky na odlehčení zařízení a řízení spotřeby energie.

3. Charakteristika kovového oběžného kola

Výběr materiálu: Většinou používejte vysokopevnostní legovanou ocel (jako je chrom-molybdenová ocel, slitiny na bázi niklu) nebo slitiny titanu, s vynikající odolností vůči vysokým teplotám a vysokému tlaku, mechanickou pevností a odolností proti únavě daleko vyšší než hliník, schopné odolat vyššímu rotačnímu namáhání.

Adaptabilita pracovních podmínek: Vhodné pro velké odstředivé vzduchové kompresory s vysokou rychlostí otáčení a vysokým kompresním poměrem nebo průmyslová prostředí s vyšší teplotou média a stopovými nečistotami (jako v chemickém a energetickém průmyslu), schopné dlouhodobě odolávat drsnému mechanickému a tepelnému zatížení.

Stabilita: Kovový materiál má lepší tuhost, silnější schopnost potlačovat vibrace při vysokorychlostní rotaci, což pomáhá snižovat hluk jednotky a prodlužuje životnost souvisejících součástí, jako jsou ložiska.

4. Konstrukční a výrobní prvky

Aerodynamická optimalizace: Tvar lopatek oběžného kola (jako je dopředný sklon, ohyb dozadu, radiální), vstupní a výstupní úhly, průměr kola atd. jsou všechny optimalizovány pomocí simulace dynamiky kapalin (CFD), aby bylo zajištěno hladké proudění vzduchu, sníženy ztráty vírem a rázy a zlepšena účinnost izolace.

Přesné zpracování: Použijte pětiosé zpracování spojení, celkové kování atd., abyste zajistili přesnost velikosti a dynamické vyvážení oběžného kola, abyste zabránili vibracím překračujícím normy kvůli nerovnoměrnému rozložení hmoty a zajistili bezpečný provoz.

Korozní úprava: Některé kovové povrchy oběžného kola budou podrobeny chromování, keramickému nástřiku atd., aby se zvýšila odolnost proti korozi a opotřebení, vhodné pro prostředí se stlačeným vzduchem s vyšším obsahem vlhkosti nebo mírnou korozivností.
