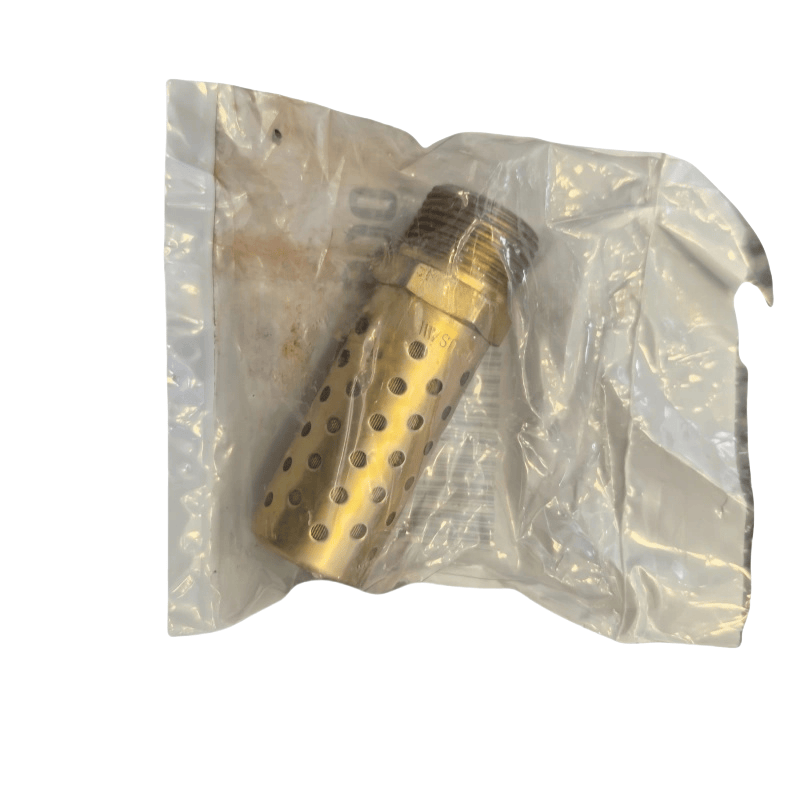

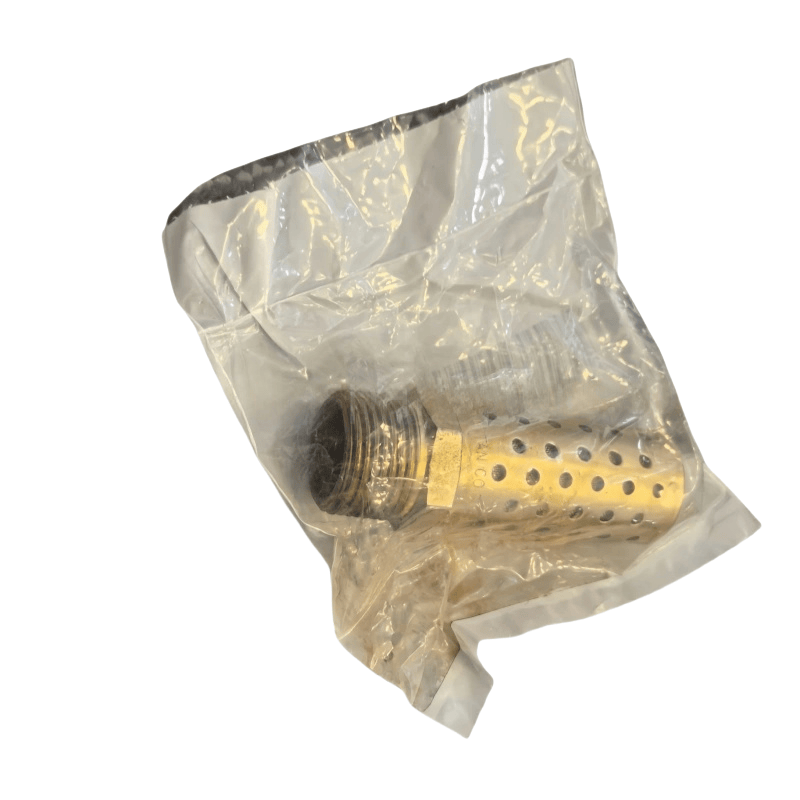

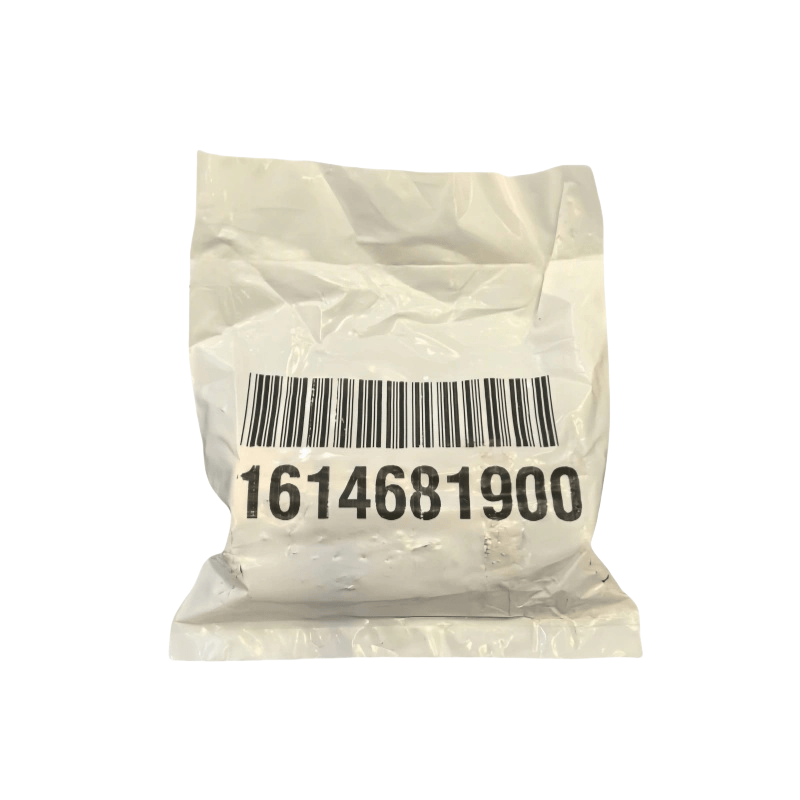

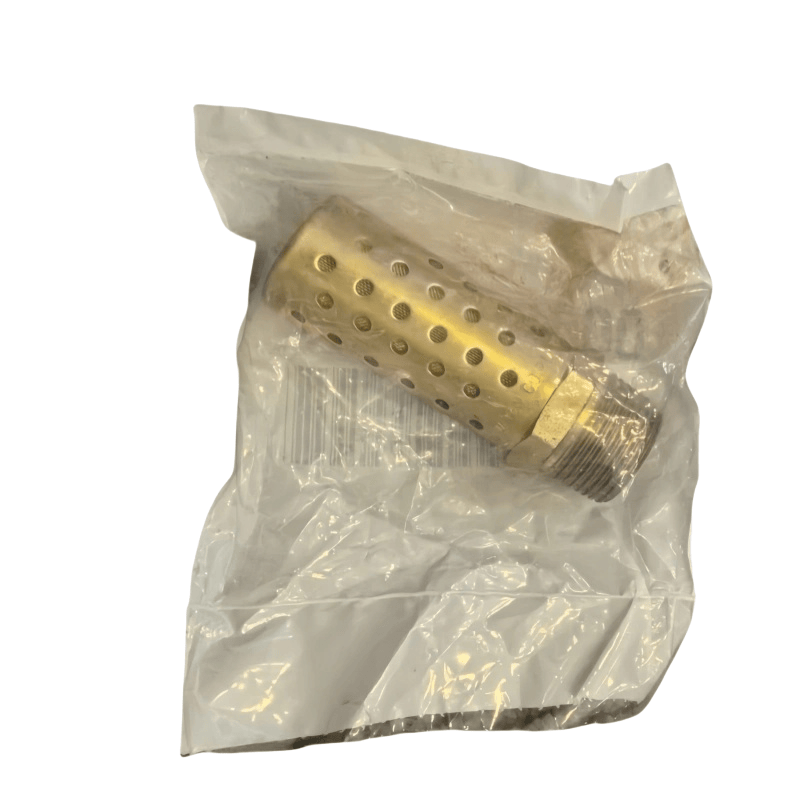

Atlas Copco Air Compressor FUMLER 1614681900

Hlavní funkce tlumičů Atlas Copco

Snížení a útlum hluku: Během provozu vzduchového kompresoru budou příjmy a výfukové porty generovat intenzivní šum v důsledku narušení vysokorychlostního proudu vzduchu (obvykle v rozmezí od 80 do 120 decibelů). FUMFLER absorbuje a odráží zvukové vlny prostřednictvím specifické struktury, což snižuje hluk na standardy ochrany životního prostředí (obvykle ≤ 85 decibelů), chrání sluch obsluhy a snižuje dopad na okolní prostředí.

Stabilizace proudění vzduchu: Některé tlumiče jsou navrženy tak, aby optimalizovaly cestu proudění vzduchu, snižovaly turbulenci a zabránily tlakové ztrátě způsobené chaotickým proudem vzduchu, což zajišťuje účinnost příjmu a výfukového plynu vzduchového kompresoru.

Filtrování a ochrana: Vložit tlumič často integruje filtrační funkce, aby se zabránilo vstupu do vzduchového kompresoru, snižování opotřebení zařízení a prodloužení jeho životnosti.

Běžné typy a aplikační scénáře

Na základě umístění a funkce instalace jsou rozděleny hlavně do následujících kategorií:

Sací tlumič

Nainstalován na sacím portu vzduchového kompresoru, který se používá ke snížení aerodynamického šumu generovaného během sání.

Struktura je kombinací odporu (používání dutiny k odrážení zvukových vln) a odporového (plnění materiálů absorbujících zvuk, jako je skleněná vlna, porézní keramika), s přihlédnutím k redukci šumu i účinnost příjmu.

Vhodné pro všechny typy vzduchových kompresorů, zejména vzduchových kompresorů typu pístu a šroubu.

Výfukový tlumič

Nainstalován ve výfukovém portu vzduchového kompresoru nebo ve výfukovém potrubí skladovací nádrže, čímž se během stlačeného vzduchu snižuje hluk proudění vzduchu.

V důsledku vysokého tlaku výfukového plynu (obvykle 0,7-1,3 MPa) je vyžadován vysokotlaký odolný návrh. Struktura je hlavně odporová (jako je rozšiřující komora, rezonanční komora) a vyhýbá se rozptylu materiálů absorbujících zvuk vysokotlakým proudem vzduchu.

Často se používají v kompresorech přerušovaných výfukových vzduchu (jako je typ pístového) nebo potrubí od výfukových plynů ventilu.

Vypouštěcí tlumič

Navrženo speciálně pro velké množství vypuštěného vzduchu během vykládání vzduchového kompresoru s vyššími požadavky na snižování hluku (obvykle musí snížit 30-50 decibelů).

Přijímá kompozitní strukturu více fází redukce tlaku, expanze a materiálů absorbujících zvuk, které mohou nejen snížit šum, ale také pomalu uvolňovat tlak, což zabrání dopadu na tok vzduchu.

Princip základního návrhu

Odolné tlumičby: Využití porézních zvukových materiálů (jako je zvuk absorbující bavlna, kovová drátěná síť) k absorbování zvukové energie a přeměně na tepelnou energii pro rozptyl, vhodné pro středně až vysokou frekvenční hluk.

Odolný tlumič: Prostřednictvím průřezových změn potrubí (jako je expanzní komora, kontrakce trubice) nebo rezonanční komory, přičemž zvukové vlny odrážejí a ruší, aby se zrušily, vhodné pro nízkofrekvenční šum.

Rezonance kombinovaná: Kombinace výše uvedených dvou principů může současně snižovat vysoký, střední a nízkofrekvenční šum s širším rozsahem aplikací.

Klíčové body výběru a instalace

Výběrové parametry

Přizpůsobte objem vypouštění (m³/min) a tlaku (MPA) vzduchového kompresoru, aby se zajistilo, že průměr tlumiče odpovídá potrubí a zabrání nadměrné ztrátě tlaku.

Snížení hluku: Na základě požadavků na hluk na místě vyberte produkt se snížením šumu ≥ 20 decibelů (viz parametry akustické výkonnosti poskytované výrobcem).

Materiál: Volučovač sacího tlumiče lze vybrat ze slitiny hliníku, inženýrských plastů (lehký, odolný proti rzi); Výfukový / výfukový tlumič je třeba vybrat z uhlíkové oceli, nerezové oceli (odolné vůči vysokému tlaku, vysokou teplotu).

Instalační opatření

Zajistěte dobré těsnění s rozhraním kompresoru vzduchu, abyste zabránili poklesu rebounutu hluku nebo účinnosti v důsledku úniku vzduchu.

Nainstalujte tlumič v blízkosti zdroje šumu (jako je například port sacího výfuku), zkrácení cesty šíření šumu.

Pevně ​​opravte, aby se zabránilo sekundárnímu šumu způsobenému vibracemi.
