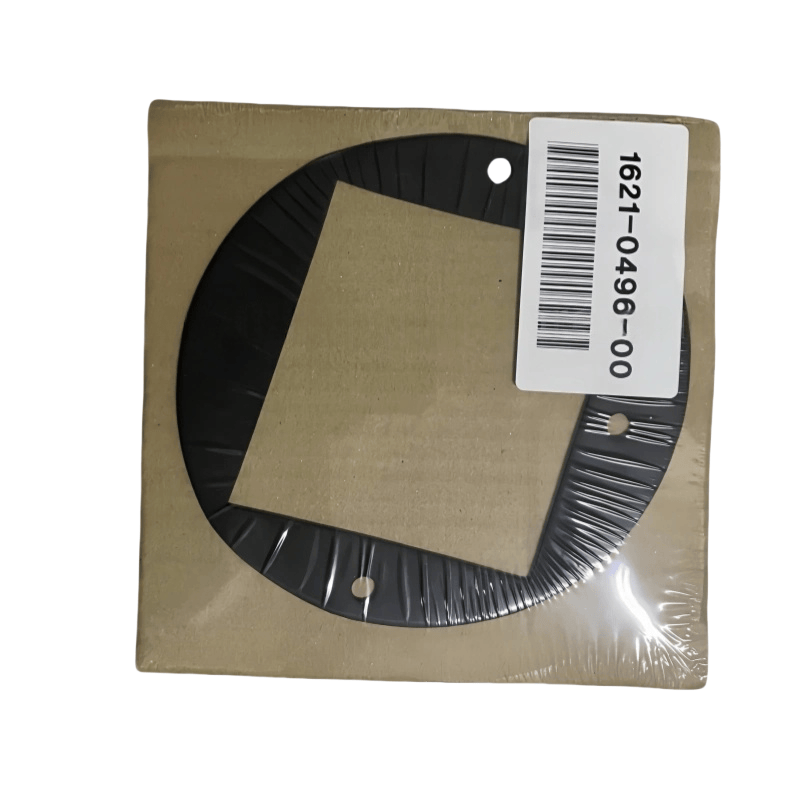

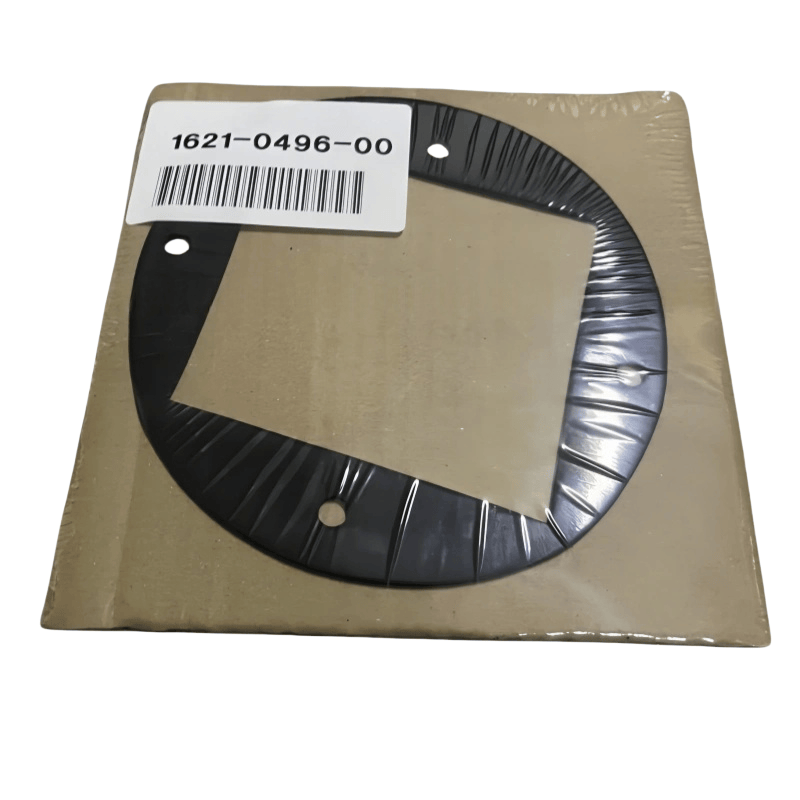

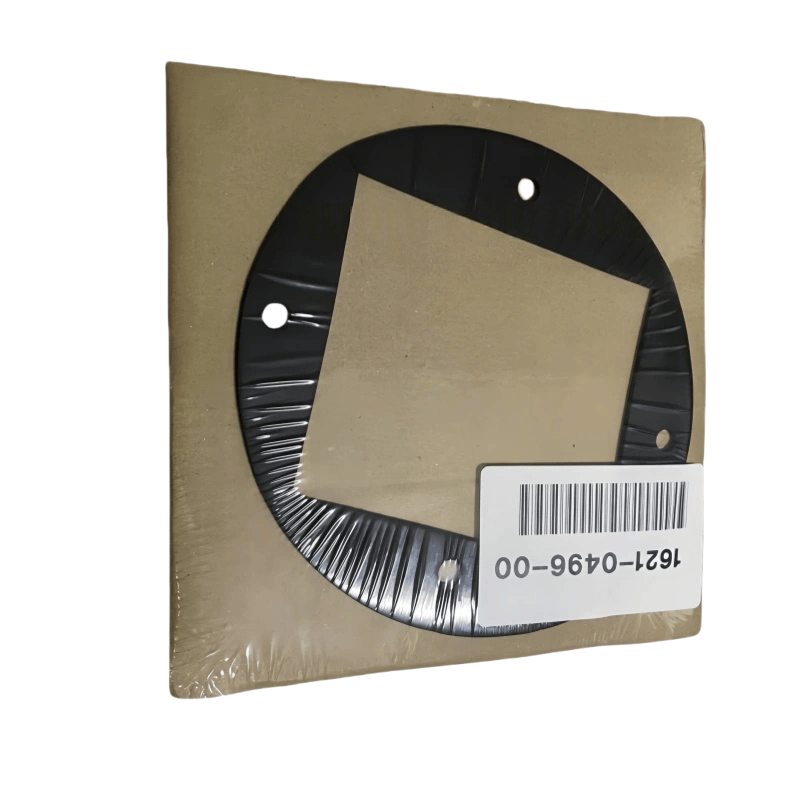

Atlas Copco 1621049600 Air Compressor Gasket Original

Atlas Copco 1621049600 Hlavní funkce

Prevence těsnění a úniku: Prostřednictvím vlastní deformace (elastická nebo plastová) vyplňuje mikroskopickou nerovnost dvou párovacích povrchů, aby se zabránilo úniku stlačeného vzduchu, mazacího oleje z přírub, koncové kryty, rozhraní potrubí atd.

Rozdrcení a ochrana: Snižuje přímé tření a vibrační šok mezi komponenty připojení (jako je kov a kov), chrání kontaktní povrchy před poškrábáním nebo drcením.

Kompenzační mezery: Absorbuje změny mezery na plochách páření způsobených výrobními chybami, montážními odchylkami nebo změnami teploty, což udržuje stabilní utěsňovací efekt.

Jednotné rozdělení síly: Rozděluje tlak šroubů nebo spojovacích prostředků rovnoměrně na plochách páření a zabrání nadměrnému lokálnímu napětí, které způsobuje deformaci komponenty.

Běžné typy a aplikační scénáře

Na základě materiálů a struktur je rozdělena hlavně do následujících kategorií:

Gumová těsnění

Materiál: Rubber nitrilu (odolný vůči oleji), fluorová guma (odolná vůči vysoké teplotě, chemická koroze), silikonová guma (odolná vůči vysokým a nízkým teplotám) atd.

Funkce: Dobrá elasticita, vynikající výkon těsnění, vhodný pro nízký tlak (≤ 1MPA), normální teplotní nebo střední teplotní scénáře.

Aplikace: Rozhraní chladiče oleje, klouby vodního potrubí, povrchy páření příruby s nízkým tlakem, těsnění oken pozorovacích oken atd.

Kovová těsnění

Materiál: měď, hliník, nízkouhlíková ocel, nerezová ocel atd. Typ:

Ploché podložky: Používá se pro kloubní povrchy kovových součástí ke zvýšení těsnění a distribuce tlaku;

Pásové podložky: Mají na povrchu zuby ve tvaru kroužku a dosahují těsnění deformací zubů, vhodné pro střední a vysokotlaké scénáře;

Vlnové podložky: mít určitou elasticitu a mohou kompenzovat změny mezer, vhodné pro oblasti náchylné k vibracím.

Aplikace: Vysokotlaké příruby válce tělesné válce, koncové kryty separátoru oleje, sedadla hlavního hřídele atd., Ve vysokotlakých oblastech.

Kompozitní podložky

Struktura: Kovový rámec (jako je měď, nerezová ocel) pokrytý gumou, azbestem nebo grafitovými těsnicími materiály, vyvážení síly kovu a těsnicí výkon nekolu.

Funkce: Vysokotlaký odolný (až 10 MPA nebo více), vysokoteplotní odolný, vhodný pro komplexní pracovní podmínky.

Aplikace: Hlavní kryt šroubového stroje, příruby vysokotlakých ventilů, připojení mezi separátory oleje a válcemi.

Azbesta / neasbestové podložky

Materiál: Azbest (tradiční materiál, postupně nahrazený kvůli environmentálním obavám) nebo neasbestová vlákna (jako jsou skleněná vlákna, aramidová vlákna) kombinovaná s gumou.

Funkce: Dobrá tepelná odolnost (-50 ℃ ~ 200 ℃), nízké náklady, vhodné pro střední a nízkotlaké těsnění.

Aplikace: Staré kryty válců pístových strojů, příruby výfukových potrubí atd.

Klíčové parametry a výběr

Parametry velikosti: Vnitřní průměr, vnější průměr, tloušťka je třeba přísně spojit s otvory šrouby a rozměry příruby připojení, příliš velké způsobí potíže s instalací, příliš malý nebude pokrýt těsnicí plochu.

Pracovní tlak: Nízký tlak (≤ 1MPA) si může vybrat gumové nebo neasbestové podložky; Střední a vysoký tlak (1 ~ 10 MPA) musí vybrat kovové nebo kompozitní podložky.

Pracovní teplota: Normální teplota (-20 ℃ ~ 80 ℃) může vybrat gumové podložky nitrilu; Vysoká teplota (80 ℃ ~ 200 ℃) musí vybrat fluororubber, kovové nebo grafitové kompozitní podložky.

Kompatibilita médií: Srovnaná s kontaktním médiem (vzduch, mazací olej, chladicí kapalina atd.), Jako je nitrilní guma pro scénáře odolné vůči oleji, fluororubber nebo nerezová ocel pro scénáře odolné proti korozi.

Body instalace a údržby

Příprava před instalací:

Vyčistěte olejové skvrny, rzi, otřepy na povrchu kloubu, zajistěte, aby byl povrch plochý a čistý;

Zkontrolujte, zda podložky mají praskliny, poškození nebo stárnutí (jako jsou kabelové gumové podložky), a nepoužívají ty, které jsou nekvalifikované.

Správná instalace:

Podložky by měly být vystředěny a umístěny, aby se zajistilo úplné pokrytí těsnicího povrchu, zabránit offsetu způsobit místní únik;

Při zpřísnění šroubů aplikujte jednotnou sílu (v diagonální sekvenci), vyhněte se nadměrnému utajení, které mohou rozdrtit podložky nebo nedostatečně utajení, což může vést ke špatnému utěsnění;

Před instalací kovových podložky naneste malé množství tmelu (jako je silikonový tmel), aby se zvýšil těsnicí účinek (není nutný, v závislosti na pracovních podmínkách).
