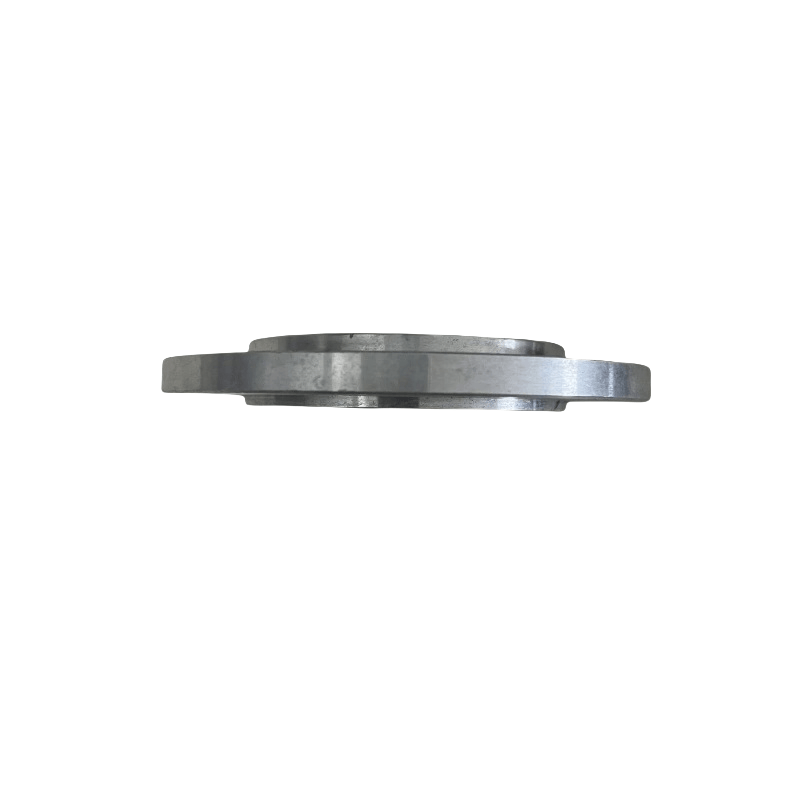

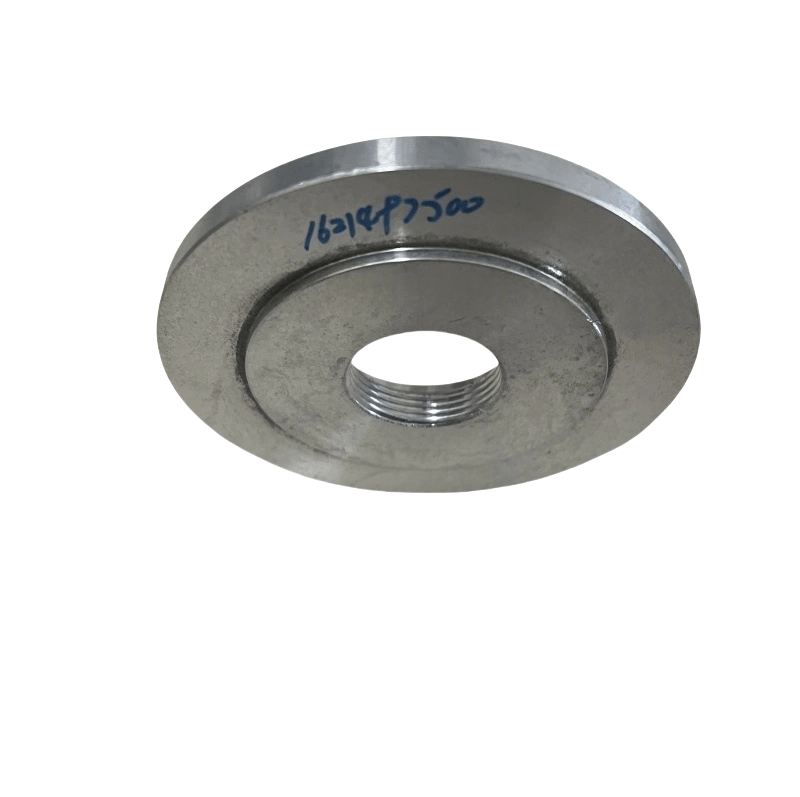

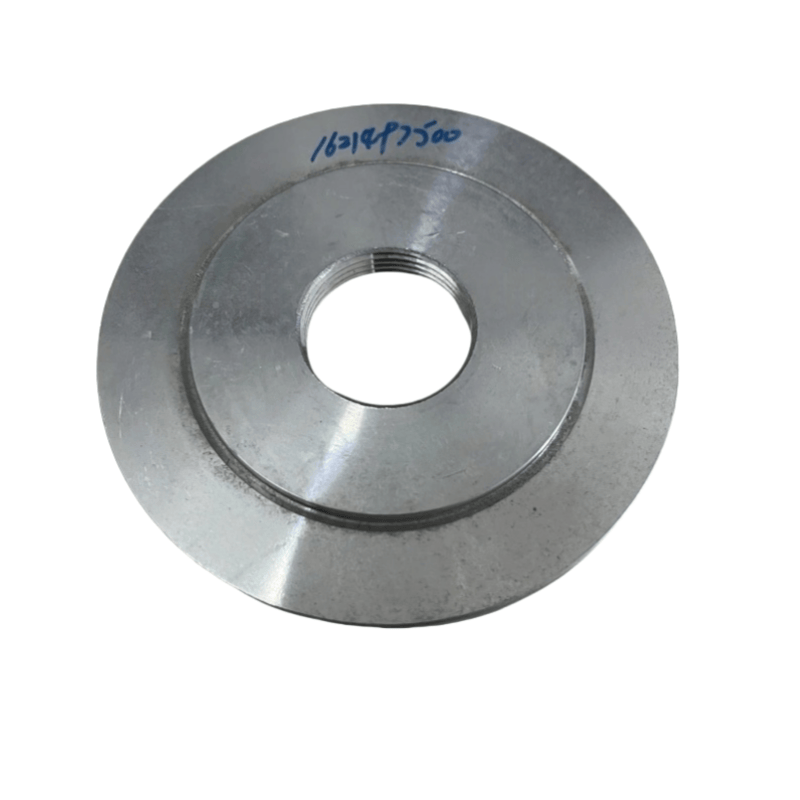

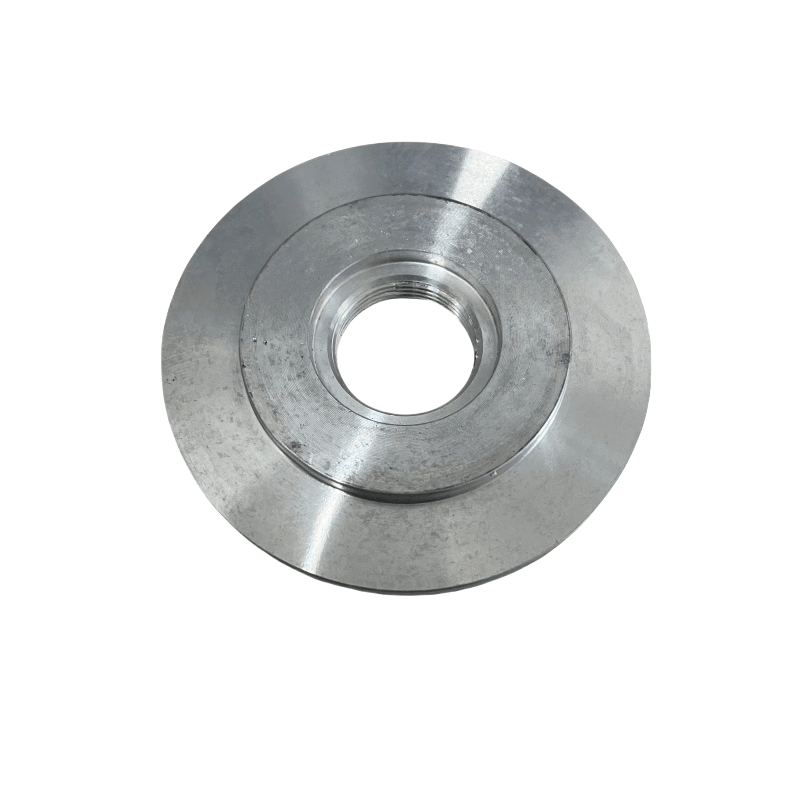

1621497500 Tlakového ventilu krycí deska Atlas Copco Air Compressor Parts

Atlas Copco Air Compressor Tlakové ventil krycí deska Hlavní funkce

Těsnění a tlakové ložisko: Je utěsněno těsněním ventilu těsnicími prvky (jako jsou těsnění, Obory O), tvoří uzavřenou dutinu, která vydrží tlak stlačeného vzduchu (obvykle v souladu s pracovním tlakem systému, 0,7 ~ 1,6 MPa), což zabraňuje úniku plynu.

Ochrana vnitřních složek: Pokrývá a chrání vnitřní složky tlakového ventilu (jako jsou jádra ventilu, pružiny, membrány atd.), Aby se zabránilo vstupu prachu, oleje a dalších nečistot v vstupu a ovlivňování citlivosti ventilu.

Fixace a polohování: Je připevněno k tělu ventilu šrouby, aby se zajistilo, že vnitřní komponenty (jako jsou pružiny, jádra ventilu) jsou ve správné poloze, což zaručuje přesnost provozu tlakového ventilu.

Pomoc s přenosem tlaku: Některé krycí desky jsou navrženy s otvory nebo kanály snímajícími tlak, které mohou přenést tlak systému na membránu nebo píst uvnitř ventilu a pomáhají při realizaci funkcí regulace tlaku.

Společné struktury a vlastnosti

Strukturální složení:

Hlavní tělo: Většinou vyrobené z kovových listů (jako je litina, slitina hliníku, uhlíková ocel) přes razítko nebo odlévání, s určitou tloušťkou (obvykle 3 ~ 10 mm), aby byla zajištěna kapacita nesoucí tlak.

Připojovací otvory: Otvory pro více šroubů jsou distribuovány obvodově pro fixaci s tělem ventilu; Střed může mít pozorovací otvor (s průhledným krytem) nebo tlakový rozhraní.

Těsnicí drážky: Povrch kloubu mezi krycí deskou a tělem ventilu má obvykle těsnicí drážku ve tvaru kroužku pro instalaci těsnění nebo O-kroužků.

Klasifikace (podle odpovídajícího typu tlakového ventilu):

Tlakový udržovací krycí deska ventilu: Nainstalována na tlakovém udržovacím ventilu na výstupu separátoru oleje-plyn, vydrží vnitřní tlak separátoru, aby se zajistilo, že systém stanoví dostatečný tlak před tím, než umožní výstup stlačeného vzduchu.

Krytá deska vykládky ventilu: Používá se k ovládání zatížení/vykládky vzduchového kompresoru, krycí deska musí spolupracovat s membránou nebo pístem pro přenos tlakových signálů a dosažení otevření a uzavření ventilu.

Krytá deska bezpečnostního ventilu: Chrání jádro pružiny a ventilu uvnitř bezpečnostního ventilu, aby se zajistilo, že bezpečnostní ventil může spolehlivě skočit a zmírnit tlak při přetlaku.

Klíčové parametry a materiály

Základní parametry:

Rozměry: vnější průměr, průměr distribučního kruhu otvoru šroubů a velikost těsnicí drážky je třeba plně spojit s tělem ventilu, aby se zajistila těsnění instalace.

Klavička nesoucí tlak: Musí splňovat pracovní tlak odpovídajícího tlakového ventilu (jako je krycí deska bezpečnostního ventilu, musí vydržet více než 1,1 ~ 1,2násobek tlaku s hodnocením systému).

Přesnost povrchu: Rovná a drsnost povrchu kloubu musí splňovat standardy (obvykle rovinnost ≤ 0,1 mm/m, drsnost RA ≤ 3,2 μm), což zabrání úniku v důsledku špatné adheze.

Společné materiály:

Litina (HT250): nízké náklady, dobrá rigidita, vhodná pro nízký tlak (≤ 1MPA), nekorozivní prostředí.

Hliníková slitina (ADC12): Vzdálená hmotnost, odolná vůči korozi, často používaná ve středně velkých tlakových ventilech vzduchových kompresorů.

Uhlíková ocel (Q235 nebo 45# ocel): Vysoká pevnost, vhodná pro tlakové ventily s vysokým tlakem (> 1MPA), některé potřebují galvanizaci nebo malbu pro prevenci rzi.
