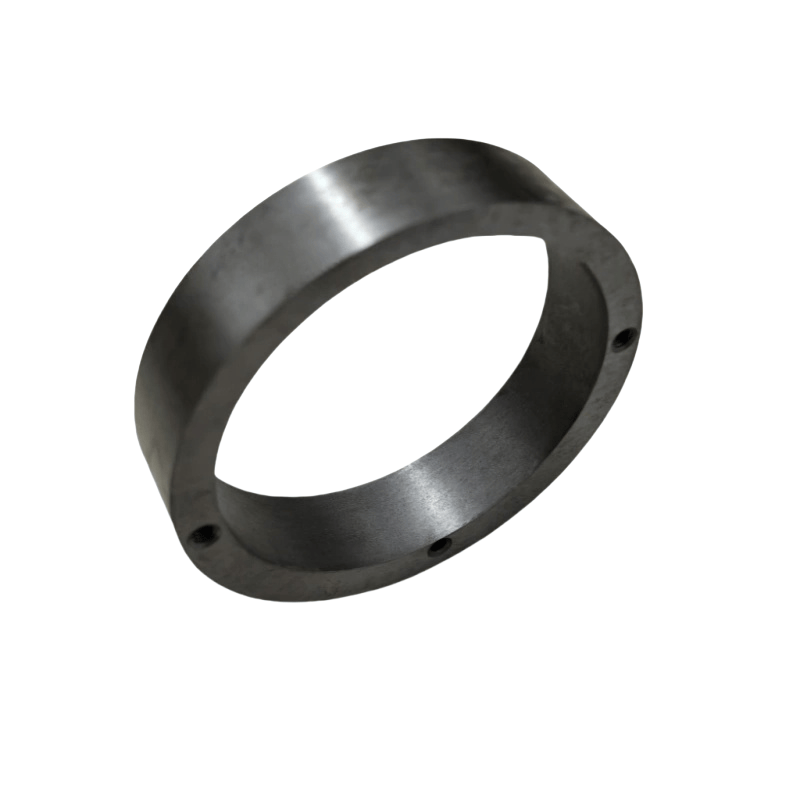

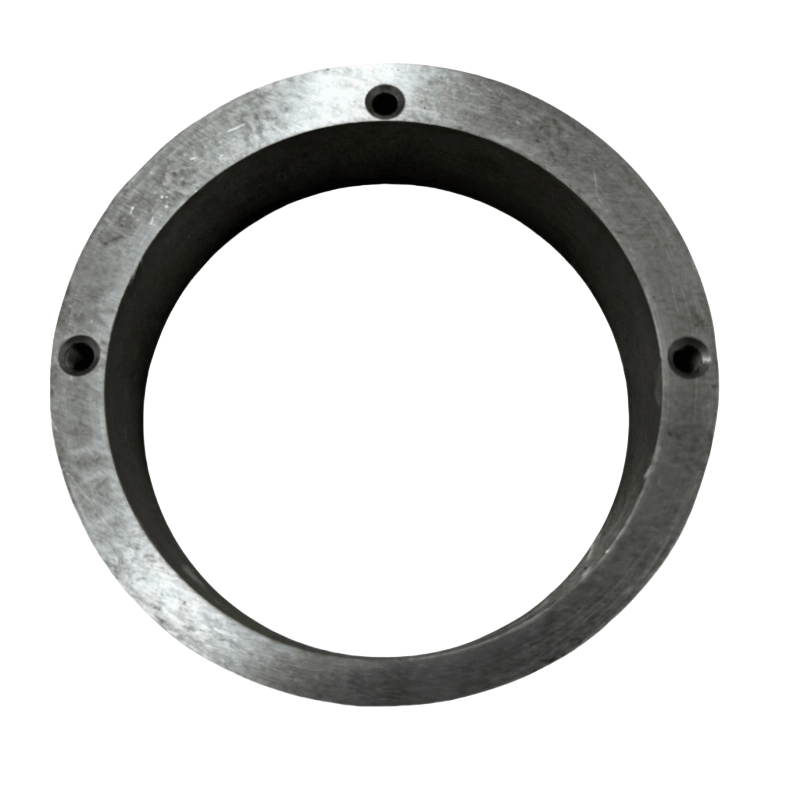

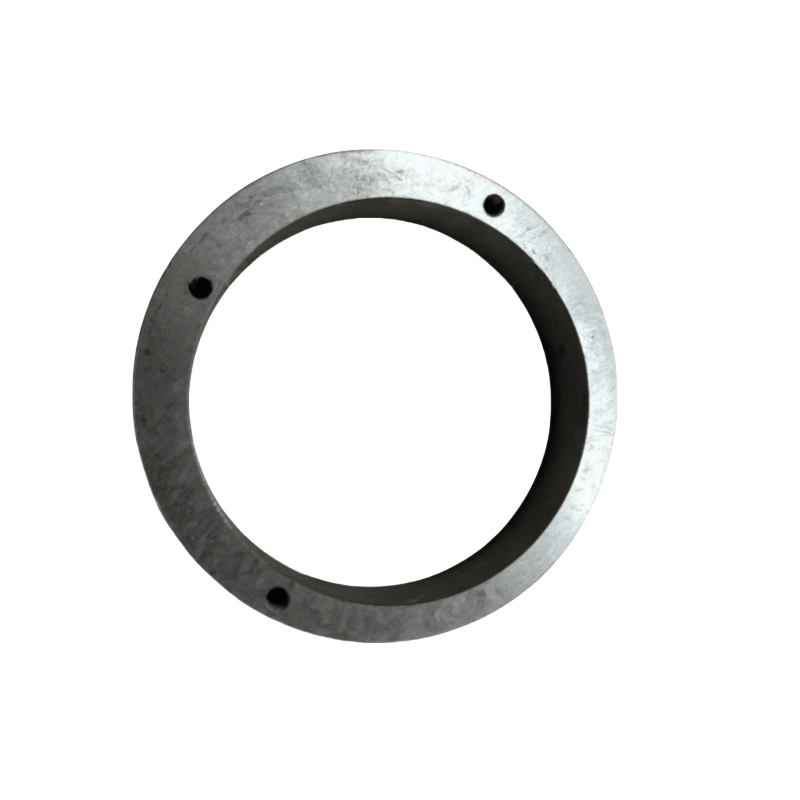

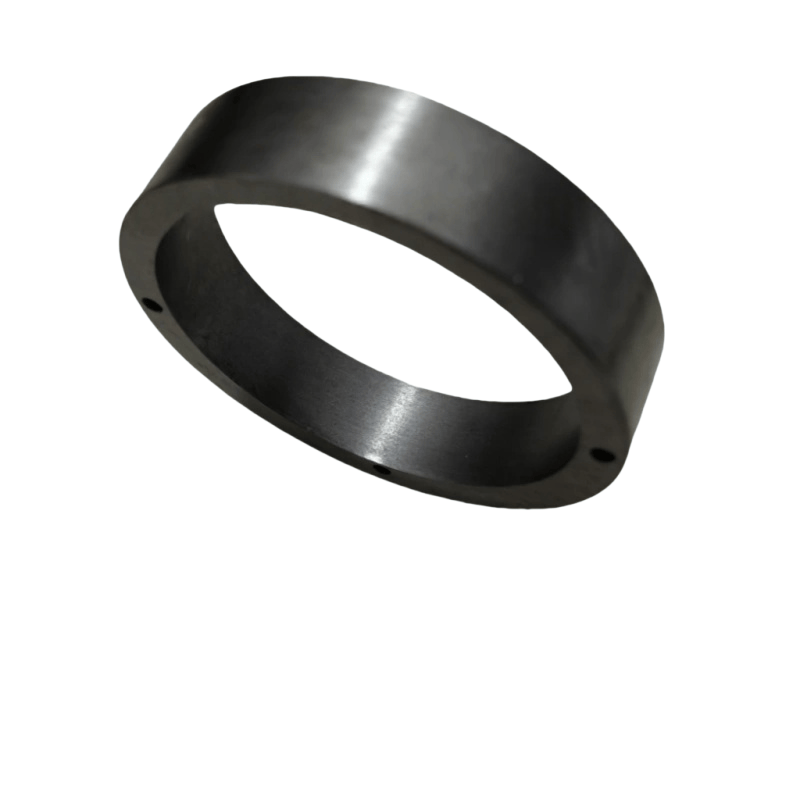

Atlas Copco Air Compressor Parts 1621578300 Excentrický prsten

Hlavní funkce excentrického prstenu Atlas Copco

Speciální těsnicí díly: V nekruhových kloubních površích vzduchového kompresoru (jako jsou nekruhové připojení mezi tělem válce a koncovým krytem a body spojení nepravidelných dutin), vyplňují mezery a dosahují utěsnění přesně s kontaktními povrchy, což zabraňuje úniku plynu nebo oleje.

Přesné polohování a limit: Ve speciálních instalačních pozicích komponent, jako jsou rotory, ložiska a písty, mohou speciální kroužky omezit axiální nebo radiální posun komponent, zajistit jejich pohyb v navrženém rozsahu a zabránit interferenci s jinými částmi.

Pufrování a absorpce šoků: Některé prsteny elastického materiálu (jako jsou gumové nebo kompozitní materiály) mohou absorbovat vibrace a šoky během provozu komponent, snížit hluk a opotřebení a chránit přesné páření.

Vedení a podpůrná: V nestandardních trajektoriích recipročních pohybových komponent, jako jsou písty a posuvníky, mohou speciální kroužky poskytnout stabilní vodicí funkce, což zajišťuje přesnost a hladkost pohybu.

Běžné typy a aplikační scénáře

Těsnění speciálních kroužků

Struktura: Průřez je většinou lichoběžníkem, klínovým nebo nepravidelným tvarem s rty a materiály jsou obvykle guma rezistentní na olej, polytetrafluorethylen (PTFE) nebo kovově potažené kompozitní materiály.

Aplikace: Speciální těsnicí drážky na koncovém krytu kompresoru vzduchu šroubu, nekruhové kloubní povrchy mezi krytem válce a tělem válce vzduchového kompresoru pístu, speciální rozhraní odlučovače oleje atd.

Vlastnosti: Tvar je zcela spojen s těsnicí drážkou, dosažením utěsnění kompresní deformací, vhodnou pro nestandardní těsnicí povrchy.

Umístění speciálních kroužků

Struktura: Většinou vyrobené z kovu (jako je uhlíková ocel, nerezová ocel), průřez může být ve tvaru písmene L, tvar ve tvaru T nebo odstupňován s přesnými rozměrovými tolerancemi.

Aplikace: Axiální polohování rotoru s dvojitým šroubem, nastavení mezery ložiska a pouzdra, oddělení komponent v klikové skříni atd.

Vlastnosti: Dobrá rigidita, vysoká dimenzní přesnost (tolerance obvykle ≤ ± 0,02 mm), což zajišťuje přesnost relativní polohy složek.

Udržovací prsteny ve tvaru speciálního tvaru

Struktura: Vyrobeno z elastických materiálů (jako je nitrilní guma, polyuretan), průřez může být dutý nebo má drážky s určitou kompresní kapacitou.

Aplikace: Rozdržovací oblasti mezi deskami ventilů a sedadly ventilu, mezi krytem pístu a válce, body připojení komponent náchylných k vibracím.

Funkce: Dokáže absorbovat nárazovou energii, snížit tvrdý kontakt mezi kovovými částmi a nižší hluk a opotřebení.

Vedení prstenů ve tvaru speciálního

Struktura: Vyrobeno z materiálů odolných vůči opotřebení (jako je slitina mědi, litina infiltrovaná grafitem), vnitřní díra nebo vnější kruh je nestandardních tvarů (jako eliptické, kruhové tvaru s klíčovými sloty).

Aplikace: Reciprokační pohyb vedení pístů ve tvaru speciálního, podpory částí excentrických hřídelí atd.

Funkce: Koeficient s nízkým třením, dobrý odolnost proti opotřebení, zajištění hladkosti nestandardních trajektorií pohybu.

Klíčové parametry a materiály

Základní parametry:

Rozměry tvaru: musí být zcela spojeny s dutinou nebo drážkou instalační polohy, včetně rozměrů průřezu ve tvaru speciálního (jako je délka, šířka, úhel atd.).

Přesnost tolerance: Zejména tolerance tolerance rozměru a pozice tvaru k plochám páření (jako je paralelismus, kolmá), které přímo ovlivňují účinek těsnění nebo polohování.

Pracovní výkon: Vyberte příslušný materiál na základě požadavků pracovních podmínek (např. -20 ℃ ~ 150 ℃ běžný, tlakový odpor 0,7 ~ 2MPa, odolnost proti opotřebení atd.).

Společné materiály:

Kovové materiály: Uhlíková ocel (pro polohování), nerezová ocel (pro odolnost proti korozi), slitina mědi (pro vodítko odolné vůči opotřebení), vhodné pro vysoce pevné a vysoce přesné scénáře.

Nekovové materiály: Rubber rezistentní na olej (pro těsnění, vyrovnávání), polytetrafluorethylen (pro těsnění nízké tření), kompozitní materiály (jako je kov + gumový kompozit, kombinace rigidity a elasticita).

Instalační body

Instalační opatření:

Instalační poloha prstence ve tvaru speciálního je jedinečná a musí být umístěna přísně podle výkresu sestavy, aby se zabránilo chybám instalace nebo nesprávného vyrovnání (některé speciální kroužky mají směrovost).

Před instalací vyčistěte otřepy a nečistoty na páření. Pro elastické prsteny ve tvaru speciálního tvaru se vyhněte použití ostrých nástrojů k uchopení a způsobující škrábance nebo slzy. U kovových speciálních prstenů by měla být věnována pozornost pro odbavení mezi nimi. Pokud jsou příliš těsné, může to způsobit potíže se montáží nebo rušení součástí; Pokud jsou příliš volné, ovlivní to přesnost polohování.
