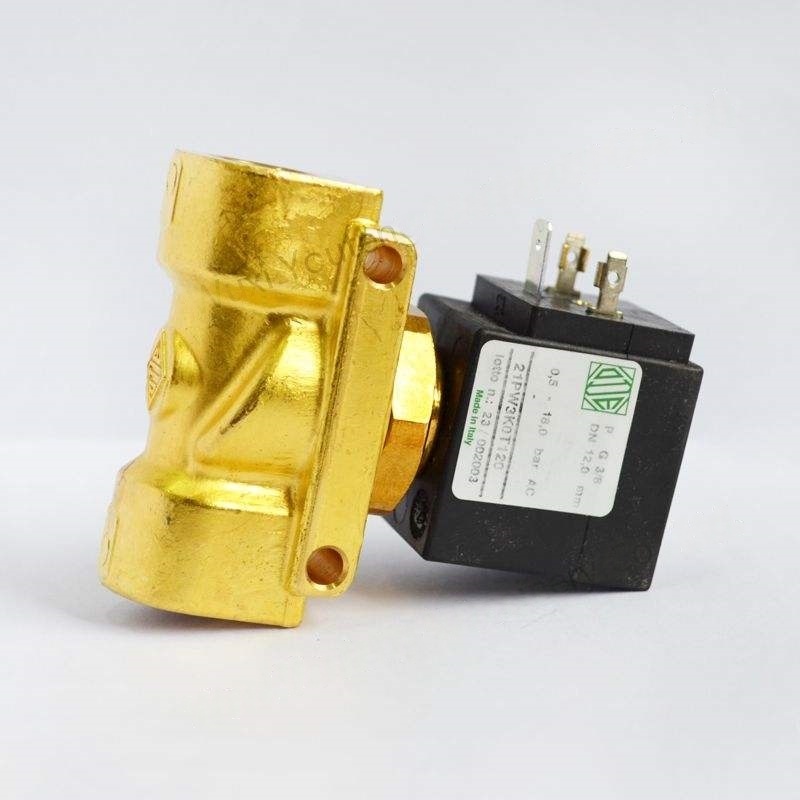

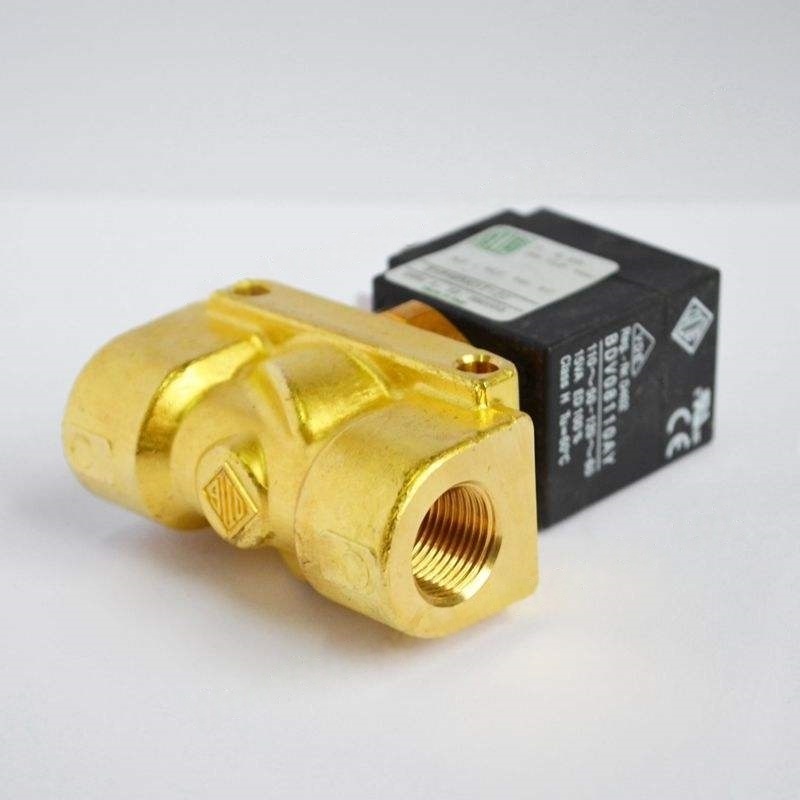

Atlas Copco Inverter Solenoid Valve GA37VSD kovový model 1089058009 pro průmyslové kompresory

Hlavní funkce a účely

Regulace dynamického tlaku

Kompresor s variabilní frekvencí vzduch upravuje rychlost motoru v reálném čase podle poptávky na konci spotřebního plynu, zatímco variabilní frekvenční solenoidový ventil reaguje synchronně na signály řídicího systému. Regulací objemu saje (jako je kontrola stupně otevření sacího ventilu) a objem zpětného oleje je tlak systému vždy udržován v nastaveném rozsahu, což zabrání kolísáním tlaku způsobené změnami zátěže.

Přepínání načítání / vykládky

Když se změní požadavek na plyn, solenoidní ventil dostává pokyny z řadiče proměnné frekvence a rychle přepne stav ventilu:

Při nakládání se otevírá sací kanál, který umožňuje vstup vzduchu do kompresní komory;

Při vykládání je uzavřen příjem nebo odvzdušňovací kanál, což snižuje zbytečnou spotřebu energie.

Pomocná kontrola pro oddělení oleje

U variabilních vzduchových kompresorů typu šroubového typu se některé solenoidové ventily používají k řízení zpětného toku oleje separátoru oleje, aby se zajistilo, že mazací oběh oleje odpovídá procesu komprese a zlepšuje účinnost separace oleje.

Bezpečnostní propojení

Když se v systému spojí s tlakovými senzory, teplotními senzory atd.

Struktura a rysy

Rychlá odezva: Využití vysokofrekvenčního elektromagnetického pohonu je doba přepínání ventilu krátká (obvykle v milisekundovém rozsahu), schopná splňovat požadavky na regulaci rychlosti rychlého rychlosti systému variabilní frekvenční systém.

Odolný vůči médiím: Materiál těla ventilu je většinou měď nebo nerezová ocel a těsnicí komponenty používají olejovou a vysokoteplotní rezistentní gumu (jako je nitrilová guma, fluororubber), schopná přizpůsobit se pracovnímu prostředí směsi oleje-plynu ve vzduchovém kompressoru.

Adaptabilita: Specifikace napětí jsou většinou DC24V (kompatibilní s ovladačem proměnné frekvence), velikost rozhraní je navržena podle modelu vzduchového kompresoru, aby se zajistilo uzavřené spojení s potrubním systémem.

Nízká spotřeba spotřeby energie: Někteří přijímají energeticky úsporné cívky, aby se snížila spotřebu energie během dlouhodobého zapnutí, což je v souladu s konceptem úspory energie variabilního frekvenčního systému.

Společné chyby a údržba

Uvízl nebo nefunkční

Důvody: Olej a nečistoty v stlačeném vzduchu dodržují na sedadle jádra ventilu nebo ventilu, což způsobuje, že se ventil normálně otevře nebo uzavírá; stárnutí cívky nebo volné zapojení.

Ošetření: Demontujte a čistěte jádro a sedadlo ventilu ventilu, odstraňte nečistoty; Zkontrolujte hodnotu odporu cívky (obvykle by měla být v nominálním rozsahu), opravte kabeláž nebo vyměňte cívku.

Únik

Důvody: Těsnicí komponenty se opotřebovanou nebo věk, nebo těsnicí povrchy jádra ventilu a sedadla ventilu jsou poškrábany.

Ošetření: Vyměňte těsnicí složky odolné vůči oleji, rozdrvte a opravte těsnicí plochu (v těžkých případech vyměňte tělo ventilu).

Zpoždění odezvy

Důvody: Nestabilní napájecí napětí nebo únava vnitřní pružiny v těle ventilu.

Ošetření: Zkontrolujte linku napájení, abyste zajistili, že napětí splňuje požadavky; Vyměňte stárnoucí pružinu.
