I. Základní funkce vyrovnávací paměti Atlas Copco
Vibrační vyrovnávací paměť: Absorbuje mechanické vibrace během provozu vzduchového kompresoru (jako jsou periodické vibrace motoru a hlavní jednotka), zabrání přenosu vibrací do potrubí, základny nebo jiného zařízení a snižování rizika rezonance.
Zmírnění dopadu: vyrovnává se s okamžitou nárazovou silou během změn spuštění, vypnutí nebo zatížení (jako je například zvrácení pístu recipročních vzduchových kompresorů nebo nakládání a vykládání kompresorů šroubu), chránící spojovací komponenty (jako jsou rozhraní potrubí, šrouby).
Útlum tlakové pulzace: Snižuje fluktuace tlaku v potrubí během proudění stlačeného vzduchu (zejména pulzy výfukových pulzů recipročních vzduchových kompresorů), stabilizuje tlak systému a snižuje únavu a poškození potrubí.
Snížení šumu: Snižuje hluk generovaný vibracemi elastickou deformací nebo tlumením (jako je nárazový zvuk kovových částí, hluk pulzace vzduchu).
Ii. Běžné typy a aplikace aplikací Atlas Copco vyrovnávací paměti
Podle vyrovnávacího objektu a principu jsou vyrovnávací komponenty vzduchu kompresor rozděleny hlavně do následujících typů:
1. Atlas Copco vyrovnávací paměť Mechanické vibrační vyrovnávací komponenty

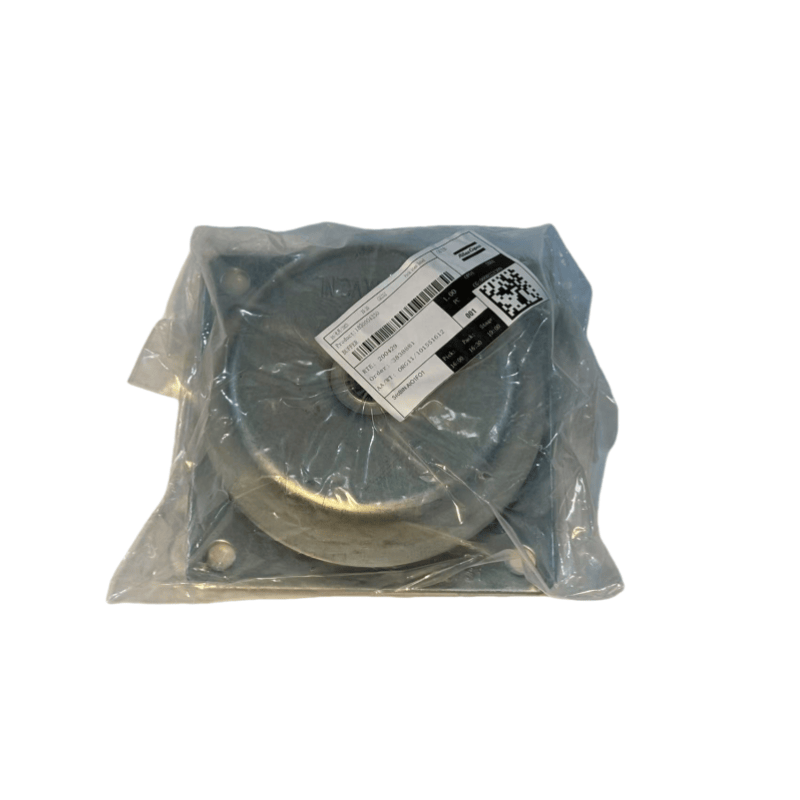

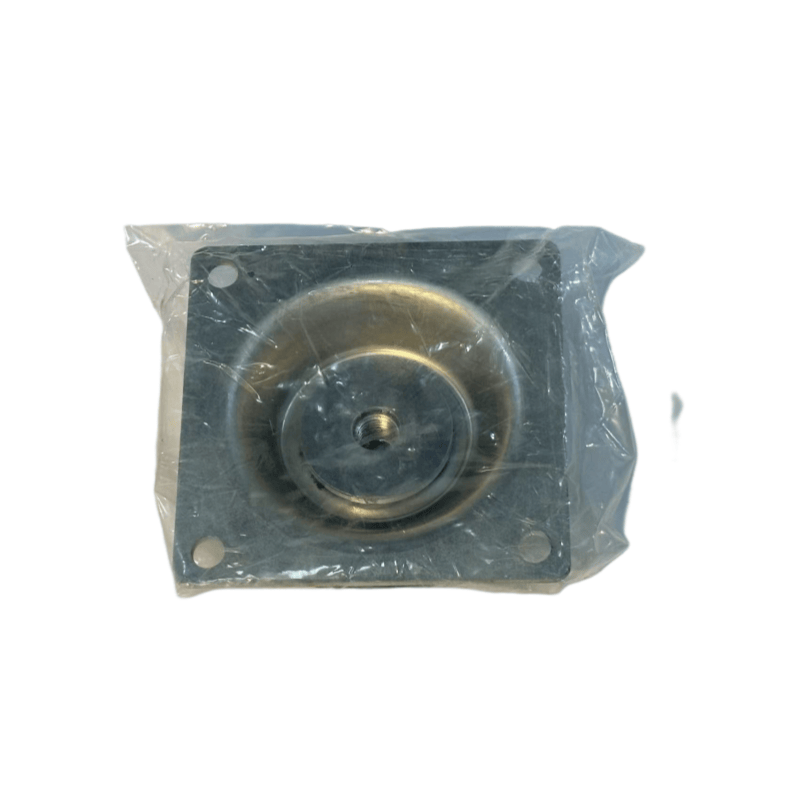

Absorbéry gumových šoků / absorbéry šoků
Struktura: Vyrobena z přírodní gumy, nitrilu gumy (olejové rezistentní) nebo chloroprenové gumy, většinou v bloku, kroužku nebo kompozitní struktuře s kovovými rámy (pro zvýšení kapacity nosnosti).
Aplikace: Nainstalována mezi hlavní jednotkou vzduchového kompresoru, motorem a základnou, absorbující vibrace přes elastickou deformaci gumy (jako je základna celého stroje kompresoru šroubu, motor podpory pístového kompresoru).
Charakteristiky: N
Jarní tlumiče šoku
Struktura: Skládaná z kovových pružin (šroubové pružiny, kotoučové pružiny) a gumy, přičemž pružina poskytuje hlavní vyrovnávací sílu a gumovou rezonanci.
Aplikace: Velké vzduchové kompresory nebo zařízení se závažnými vibracemi (jako jsou mobilní vzduchové kompresory), se silnou kapacitou nesoucí zátěž (až do několika tun), vhodné pro nízkofrekvenční vibrace s velkou amplitudou.
2. Atlas Copco vyrovnávací paměťové vyrovnávací komponenty
Potrubní klouby / měchy
Struktura: Kovové měchy (ocelový materiál, odolný vůči vysokému tlaku) nebo vysokotlaké gumové hadice (vnitřní vrstva olejové gumy, vnější vrstva zesílení tkaného ocelového drátu), s závitovými nebo přírukovými rozhraními na obou koncích.
Aplikace: Spojení potrubí mezi vývodem vzduchového kompresoru a skladovací nádrží, sušičkou, absorbováním posunu způsobeného tepelnou roztažností a kontrakcí nebo vibracemi potrubí, zabrání rozbití tvrdých připojení (jako je přidání měchů na výfukovém portu reciprokačních vzduchových kompresorů v důsledku vibrací).
Parametry: Pracovní tlak musí odpovídat tlaku systému (obvykle 0,8-1,6MPa, vysokotlaké modely mohou dosáhnout 10 MPA nebo více), teplotní odpor je vybrán na základě střední teploty (gumové hadice ≤ 120 ℃, kovové měchy ≤ 300 ℃).
Pulzní vyrovnávací paměť (akumulátor vzduchu)
Struktura: Uzavřená nádoba, vnitřně rozdělená do plynových komor a kapalných komor (komprimovaná strana vzduchu) membránou nebo airbagma, pomocí stlačitelnosti plynu k absorpci tlakových pulzací.
Aplikace: Výfukové potrubí recipročních vzduchových kompresorů, zmírňující výkyvy tlaku způsobené periodickým výfukem (jako je tlakový puls způsobený každým zdvihem pístového kompresoru), stabilizující přívodní tlak po proudu zařízení.
3.. Atlas Copco vyrovnávací komponenty mezi vyrovnávacími pamětí
DEFFEROVÉ PODLADY / REFFEROVÉ RUMOVY
Struktura: Vyrobeno z polyuretanu, nylonu nebo tvrdé gumy, ve tvaru listu, prstence nebo rukávu.
Aplikace:
Zostnutí mezi šrouby: umístěné mezi hlavou šroubu a povrchem zařízení, aby se snížilo uvolnění šroubů vyvolané vibracemi, přičemž se vyhýbalo opotřebení způsobeným přímým kontaktem kovu (jako jsou nátlakové podložky pro šrouby hlavy válců).
Těsnění mezi pohyblivými částmi: například rukávy vyrovnávacích pamětí mezi posuvnými čepelemi kompresoru šroubu a štěrbiny rotoru, snižující šokové hluk a opotřebení během sklouznutí čepele.
SOUPING CAFFEROVÉ KOMPONENTY
Struktura: Elastický kolík (gumový nebo polyuretanový materiál), 梅花形 elastické tělo ， používané při vazbě mezi motorem a hlavní jednotkou kompresoru vzduchu. Funkce: Při přenosu točivého momentu také vyrovnává radiální a axiální odchylky mezi oběma hřídelemi a absorbuje točivý moment během spuštění (jako je 梅花 podložka v elastickém spojení šroubového stroje).
Iii. Klíčové parametry a základ výběru vyrovnávací paměti Atlas Copco
Kapacita ložiska zatížení: Vyberte na základě zátěže nesené komponentou vyrovnávací paměti (jako je například šoková podložka, musí odpovídat hmotnosti zařízení ， a hadice musí vydržet tlak systému), aby se zabránilo deformaci nebo prasknutí v důsledku přetížení.
Elastický koeficient ： Musí odpovídat vibrační frekvenci, aby se zabránilo rezonanci (jako je přirozená frekvence tlumiče nárazu, by měla být nižší než 1/√2 vibrační frekvence zařízení).
Kompatibilita médií ： Při kontaktu se stlačeným vzduchem nebo mazacím olejem ， Vyberte materiály, které jsou odolné vůči oleji a stárnutí (jako je nitrilní guma ， nerezová ocel), aby se zabránilo selhání koroze.
Adaptabilita prostředí ： Za podmínek s vysokou teplotou (jako je blízko výfukového portu) ， Vyberte materiály, které jsou odolné vůči vysokým teplotám (jako je silikonová guma ， kovová měchy) ； ve vlhkém prostředí ， zvažte prevenci rzi (jako jsou galvanizované kovové části).
IV. Údržba a selhání úsudek vyrovnávací paměti Atlas Copco
Pravidelná inspekce ：
Absorzátor rázové podložky / šoku ： Pozorování trhlin ， kalení ， deformace (jako je stárnutí gumy a ztráta elasticity) ， a změřte množství vibrací zařízení (vibrační přístroj lze použít k detekci ， výměna, pokud hodnota překročí standard).
Hadice / Bellows ： Zkontrolujte vyboulení ， poškození ， únik rozhraní ， a pro svařovací trhliny v kovových měchy.
Nátlaková podložka / elastická těla ： Zkontrolujte opotřebení (například to, zda byla uložka 梅花 spojky zploštělá nebo roztrhaná).
Příčiny selhání ：
Stárnutí ： Komponenty gumy jsou po dlouhou dobu ovlivněny změnami teploty a olejovou mlhou ，, což má za následek kalení a praskání (životnost je obvykle 1-3 roky ， v závislosti na životním prostředí).
Přetížení ： Překročení jmenovitého tlaku nebo hmotnosti nesoucího zatížení ， způsobuje trvalou deformaci (jako je prasknutí hadice v důsledku přetlaku).
Nesprávná instalace ： Pokud není absorbér nárazu nainstalován vodorovně ， bude vystaven nerovnoměrné síle ， nebo pokud má hadice příliš malý poloměr ohybu ， to způsobí místní opotřebení.
Náhradní cyklus ：
Komponenty vyrovnávací paměti na bázi gumy ： Doporučuje se kontrolovat každé 1-2 roky ， a vyměnit je v čase, pokud jsou nalezeny známky stárnutí ；
Kovové komponenty vyrovnávací paměti (jako jsou měchy) ： Zkontrolujte každé 3-5 let ， a prodloužte použití, pokud nedojde k zjevným škodám.
