Hlavní komponenty a pracovní princip

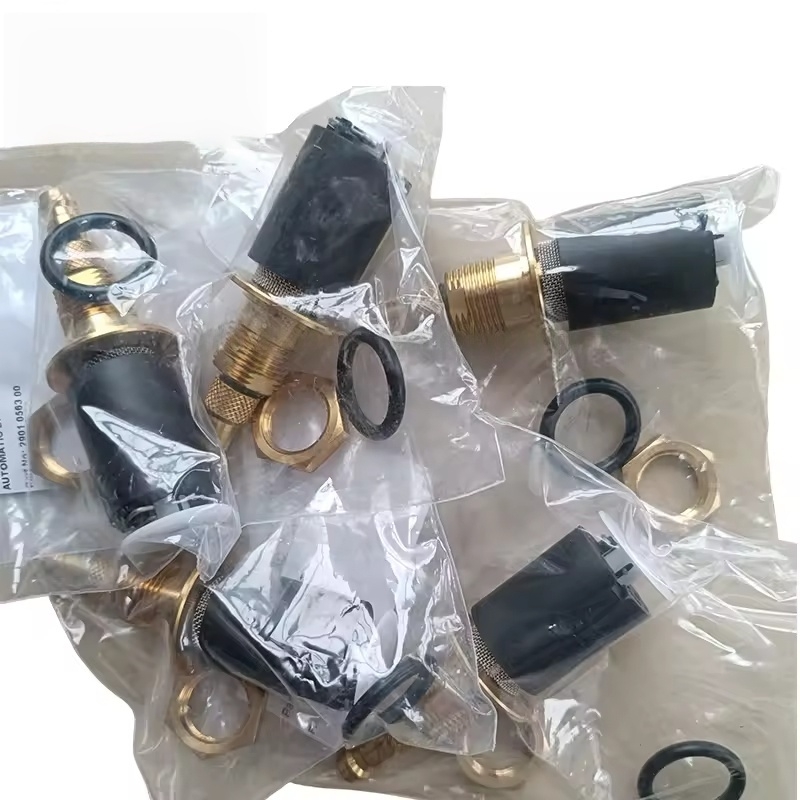

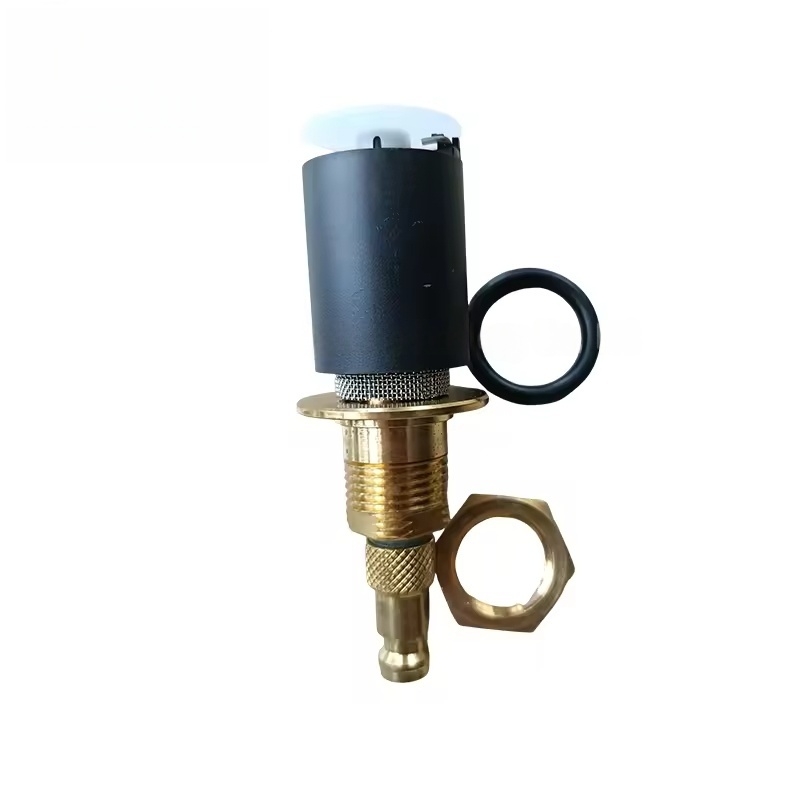

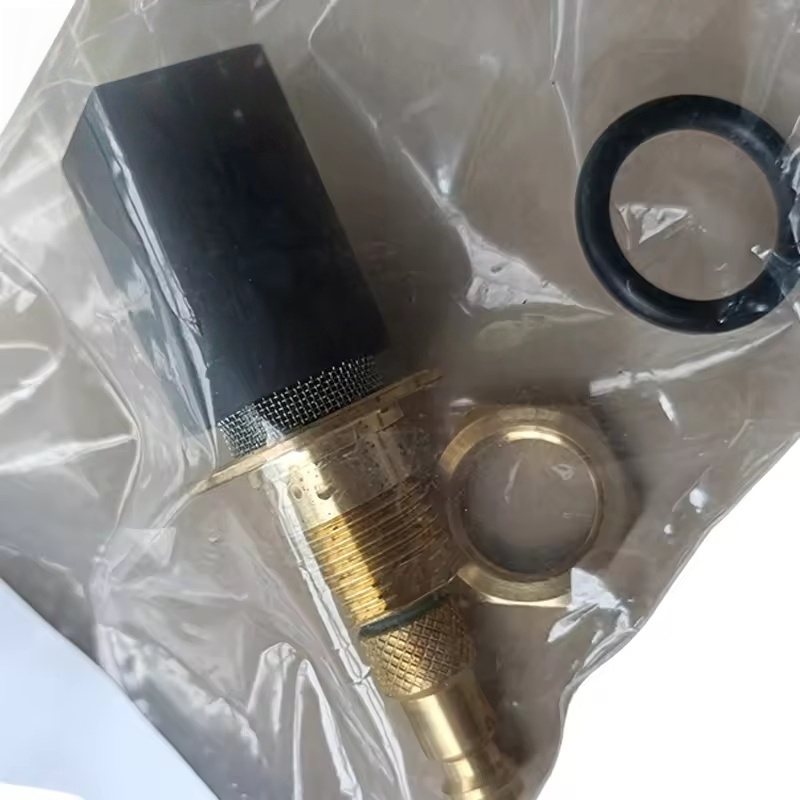

Složky jádra: Obvykle zahrnují tělo ventilu, jádro ventilu (nebo membránu), elektromagnetický ventil (elektrický typ), plováková koule (mechanický typ), drenážní výstup, filtrační obrazovka a těsnicí části atd.
Pracovní princip:
Mechanický typ (typ plováku): Když nahromaděná voda kondenzátu dosáhne určité úrovně kapaliny, plovák stoupá a pohání jádro ventilu, aby se otevřelo, což umožňuje vytekat voda. Poté, co voda vypouští, plovák padá a zavře ventil a dosáhne automatické drenáže.
Elektrický typ (elektromagnetický ventil): Systém je spuštěn řídicím systémem pro aktivaci elektromagnetického ventilu v pravidelných intervalech, otevírání odtokového výstupu pro vypouštěcí vodu a uzavření ventilu po nastavené době, dosažení automatického drenáže prostřednictvím ovládání času.
Kombinovaný typ: Některé modely kombinují mechanické a elektrické principy pro zvýšení spolehlivosti odvodnění.
Klíčové funkce a umístění aplikací
Automatická drenáž: Není třeba manuálního provozu, okamžitě vypouštět vodu kondenzátu (obsahující olej, voda a smíšené nečistoty) ze stlačeného vzduchu, což zajišťuje kvalitu stlačeného vzduchu.
Konstrukce anti-úniku: Během drenáže je vypouštěna pouze kapalina, minimalizuje ztrátu stlačeného vzduchu a snižuje spotřebu energie.
Umístění aplikací:
Spodní část zásobního nádrže kompresoru vzduchu
Výstup primárního/sekundárního odlučovače olejové vody
Drenážní zásuvka sušičky chlazeného nebo adsorpčního typu
Spodní část filtru (jako je přesný filtr, aktivovaný uhlíkový filtr)
Technické funkce
Vysoká spolehlivost: toleruje tlak (obvykle 0 ~ 16 bar) a teplota (teplota prostředí ~ 60 ℃) systému stlačeného vzduchu, přizpůsobující se vlhkým a mastným pracovním podmínkám.
Nízké požadavky na údržbu: Vestavěná obrazovka filtru zabraňuje nečistotám blokování jádra ventilu a některé modely mají funkce samočištění.
Všestranná kompatibilita: K dispozici v různých velikostech rozhraní (například 1/4 "a 3/8" vlákna) a metody instalace (vertikální, horizontální), vhodné pro různé modely (jako GA, GX, G série atd.).
Konstrukce životního prostředí: Snižuje intenzitu práce manuálního drenáže a zabraňuje znečištění životního prostředí způsobeného náhodným propuštěním kondenzátové vody.
Společné chyby a údržba nahrazení
Projevy chyb:
Špatná drenáž nebo úplná zablokování (voda kondenzátu nelze propustit, hladina kapaliny stoupá).
Únik v důsledku špatného uzavření ventilu (pokles tlaku systému, zvyšování spotřeby energie).
Elektromagnetická chlopně nekoná (elektrický typ) nebo je plavební koule zaseknutá (mechanický typ).
Běžné příčiny:
Nečistoty blokující obrazovku jádra ventilu nebo filtru (jako jsou olejové skvrny, kovové zbytky).
Těsnění dílů stárnutí nebo opotřebení (způsobující únik).
Vypálená cívka elektromagnetického ventilu nebo selhání linky (elektrický typ).
Float Ball Frasied nebo Stuck (mechanický typ).
