Základní parametry a příslušné scénáře
Význam modelu: Série WSD je klasický model automatické drenážní komponenty Atlas Copco. 250-750 představuje rozsah toku nebo tlakový stupeň, s nímž je kompatibilní (specifické parametry by se měly odkazovat na oficiální příručku).
Pracovní tlak: Obecně platí pro 0-16 bar komprimované vzduchové systémy a splňuje tlakové požadavky většiny průmyslových vzduchových kompresorů.
Specifikace rozhraní: Obvykle G1/2 "nebo NPT 1/2" závitová rozhraní, usnadňující spojení s různými potrubí.
Použitelné modely: Obecně se používají v řadě GA (jako jsou GA37-GA160 střední šroubové stroje), velké odstředivé vzduchové kompresory a zařízení po léčbě (jako jsou filtry řady FD, sušičky řady CD).
Struktura a pracovní princip
Složky jádra: Zahrňte tělo ventilu, elektronický časovač, solenoidový ventil, obrazovku filtru, výtok drenáže a těsnění pomocí metody řízení elektrického načasování.
Pracovní logika:
Nastavte drenážní cyklus (například nastavitelný od 0,5 do 45 minut) a doba drenáže (například nastavitelná od 0,5 do 10 sekund) prostřednictvím vestavěného časovače.
Po dosažení nastavené doby se solenoidový ventil podává k otevření a voda kondenzátu je vypouštěna pod tlakem systému.
Po dokončení drenáže je solenoidový ventil de-onesen, aby se uzavřel, zastavil drenáž a zabránil úniku vzduchu.
Výhody: Ve srovnání s čistými mechanickými drenážními ventily je kontrola načasování přesnější a parametry lze flexibilně upravit podle podmínek environmentální vlhkosti a používání, což snižuje neúčinný výfuk.
Základní funkce
Originální zajištění kvality: Podle původních továrních standardů Atlas Copco je materiály (jako je mosaz mosaz nebo inženýrský plast a těsnicí komponenty, které jsou olejové kaučuku), jsou vhodné pro více olej a vlhké prostředí komprimovaného vzduchového systému, s životem více než 100 000 akcí.
Nízká spotřeba spotřeby energie: solenoidový ventil reaguje rychle a má pevné těsnění, když je uzavřen, s únikovým objemem ≤ 0,1 l/min (standardní podmínky), což výrazně snižuje komprimovaný odpad vzduchu.
Schopnost anti-ucpávání: Vestavěná obrazovka filtru z nerezové oceli může filtrovat nečistoty ve vodě kondenzátu (jako jsou kovové zbytky, olejový kal), čímž se sníží riziko rušení jádra ventilu.
Flexibilita instalace: Podporuje horizontální nebo vertikální instalaci vybavenou ochranným krytem, vhodné pro komplexní prostředí, jako jsou dílny.
Pohodlí údržby: Modulární design, filtrační obrazovky lze rozebrat a vyčistit samostatně, komponenty, jako je cívka solenoidního ventilu, lze vyměnit jednotlivě, což snižuje náklady na údržbu.
Společné poruchy a návrhy na údržbu
Projevy chyb:
Žádná drenáž: selhání časovače, vyhoření cívky solenoidního ventilu, ucpání obrazovky filtru nebo zmrazení potrubí (prostředí s nízkou teplotou).
Nepřetržitý únik: Opotřebení těsnění jádra ventilu, solenoidní ventil uvízl a nebyl plně uzavřen.
Abnormální provoz: Nesprávné nastavení parametrů časovače, nestabilní napájecí napětí.
Tipy na údržbu:
Pravidelné čištění: Odstraňte nečistoty demontáží na obrazovce filtru a čištění každé 3 měsíce; Zkráťte se na 1 měsíc v drsném prostředí.
Nastavení parametrů: Upravte drenážní cyklus podle objemu vody kondenzátu (jako je zkrácení cyklu během deštivých období, zabrání zmrazení výstupu drenáží v zimě).

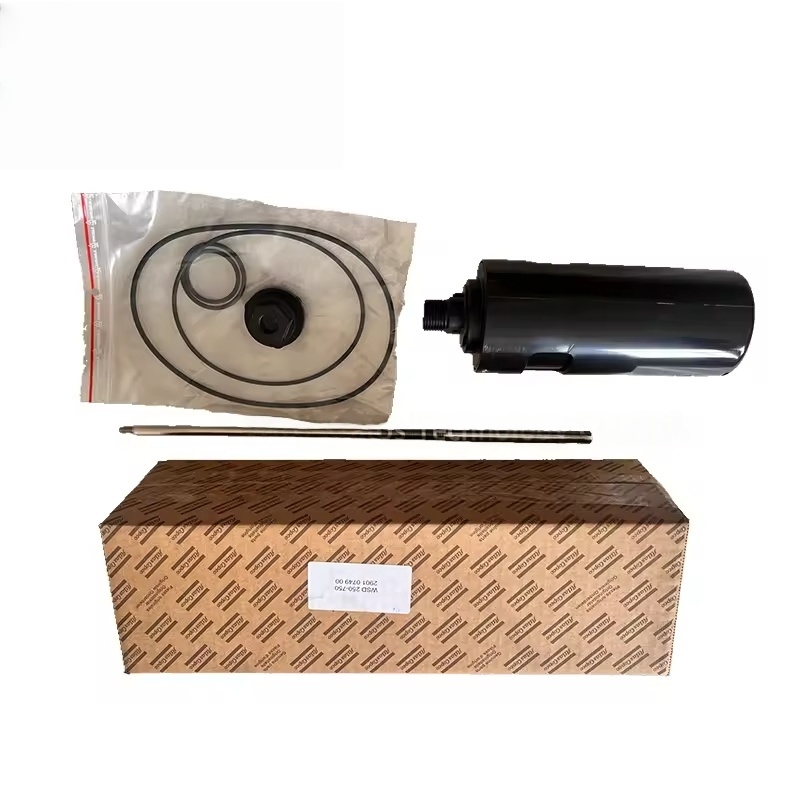

Výměna komponenty: Vyměňte těsnicí komponenty nebo cívku solenoidního ventilu, když jsou stárnou nebo vadné (například WSD250-750 vyhrazená cívka solenoidního ventilu, O-kroužek); Nahraďte celou drenážní složku, když má tělo ventilu praskliny, jádro ventilu se vážně opotřebovává nebo časovač selže.
