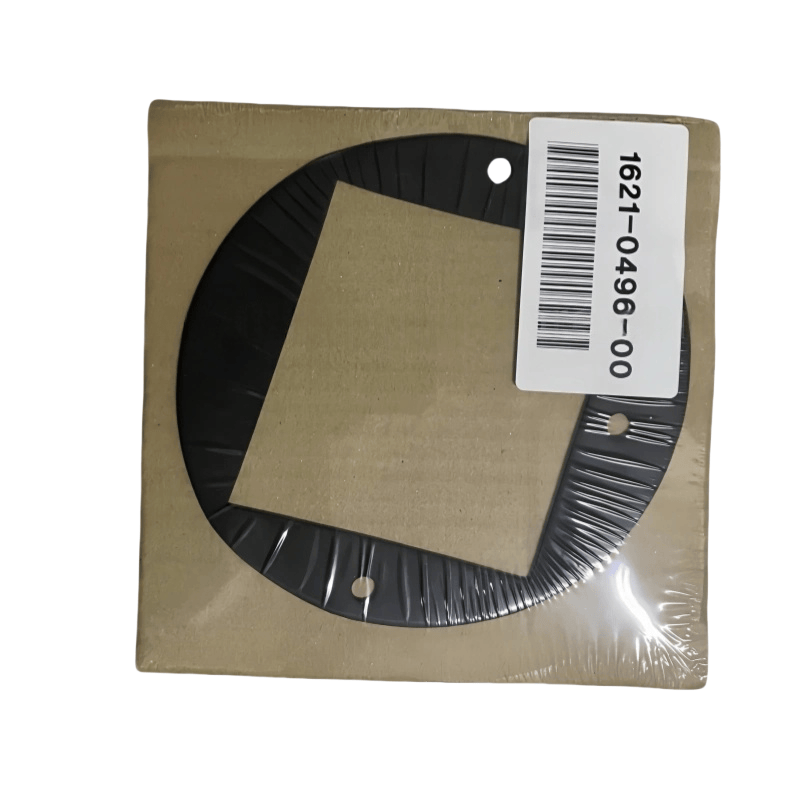

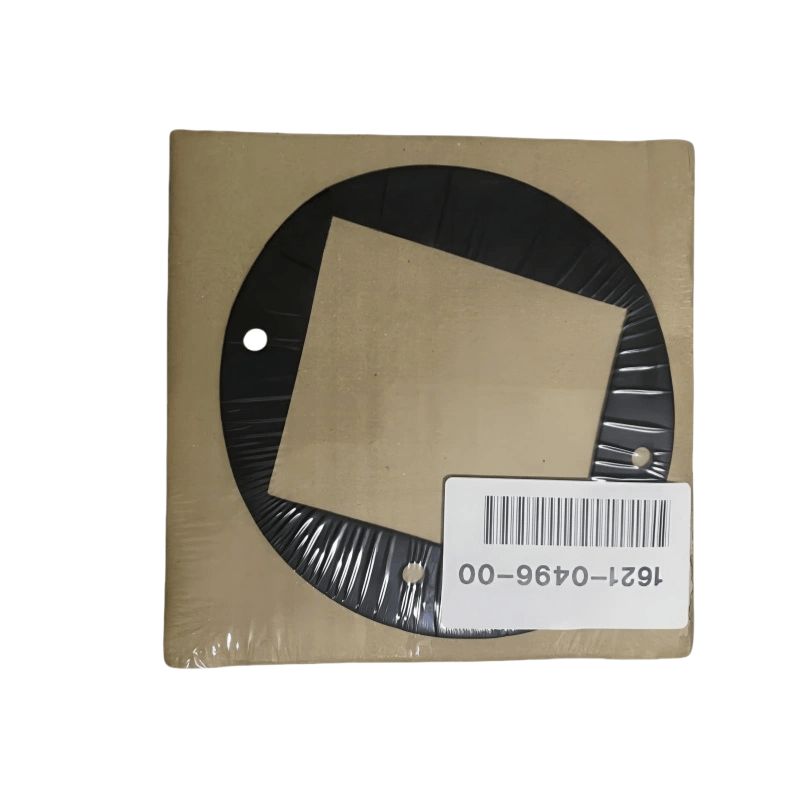

Atlas Copco 1621049600 Hlavní funkce
Prevence těsnění a úniku: Prostřednictvím vlastní deformace (elastická nebo plastová) vyplňuje mikroskopickou nerovnost dvou párovacích povrchů, aby se zabránilo úniku stlačeného vzduchu, mazacího oleje z přírub, koncové kryty, rozhraní potrubí atd.
Rozdrcení a ochrana: Snižuje přímé tření a vibrační šok mezi komponenty připojení (jako je kov a kov), chrání kontaktní povrchy před poškrábáním nebo drcením.
Kompenzační mezery: Absorbuje změny mezery na plochách páření způsobených výrobními chybami, montážními odchylkami nebo změnami teploty, což udržuje stabilní utěsňovací efekt.
Jednotné rozdělení síly: Rozděluje tlak šroubů nebo spojovacích prostředků rovnoměrně na plochách páření a zabrání nadměrnému lokálnímu napětí, které způsobuje deformaci komponenty.
Běžné typy a aplikační scénáře
Na základě materiálů a struktur je rozdělena hlavně do následujících kategorií:
Gumová těsnění
Materiál: Rubber nitrilu (odolný vůči oleji), fluorová guma (odolná vůči vysoké teplotě, chemická koroze), silikonová guma (odolná vůči vysokým a nízkým teplotám) atd.
Funkce: Dobrá elasticita, vynikající výkon těsnění, vhodný pro nízký tlak (≤ 1MPA), normální teplotní nebo střední teplotní scénáře.
Aplikace: Rozhraní chladiče oleje, klouby vodního potrubí, povrchy páření příruby s nízkým tlakem, těsnění oken pozorovacích oken atd.
Kovová těsnění
Materiál: měď, hliník, nízkouhlíková ocel, nerezová ocel atd. Typ:
Ploché podložky: Používá se pro kloubní povrchy kovových součástí ke zvýšení těsnění a distribuce tlaku;
Pásové podložky: Mají na povrchu zuby ve tvaru kroužku a dosahují těsnění deformací zubů, vhodné pro střední a vysokotlaké scénáře;
Vlnové podložky: mít určitou elasticitu a mohou kompenzovat změny mezer, vhodné pro oblasti náchylné k vibracím.
Aplikace: Vysokotlaké příruby válce tělesné válce, koncové kryty separátoru oleje, sedadla hlavního hřídele atd., Ve vysokotlakých oblastech.
Kompozitní podložky
Struktura: Kovový rámec (jako je měď, nerezová ocel) pokrytý gumou, azbestem nebo grafitovými těsnicími materiály, vyvážení síly kovu a těsnicí výkon nekolu.
Funkce: Vysokotlaký odolný (až 10 MPA nebo více), vysokoteplotní odolný, vhodný pro komplexní pracovní podmínky.
Aplikace: Hlavní kryt šroubového stroje, příruby vysokotlakých ventilů, připojení mezi separátory oleje a válcemi.
Azbesta / neasbestové podložky
Materiál: Azbest (tradiční materiál, postupně nahrazený kvůli environmentálním obavám) nebo neasbestová vlákna (jako jsou skleněná vlákna, aramidová vlákna) kombinovaná s gumou.
Funkce: Dobrá tepelná odolnost (-50 ℃ ~ 200 ℃), nízké náklady, vhodné pro střední a nízkotlaké těsnění.
Aplikace: Staré kryty válců pístových strojů, příruby výfukových potrubí atd.
Klíčové parametry a výběr
Parametry velikosti: Vnitřní průměr, vnější průměr, tloušťka je třeba přísně spojit s otvory šrouby a rozměry příruby připojení, příliš velké způsobí potíže s instalací, příliš malý nebude pokrýt těsnicí plochu.
Pracovní tlak: Nízký tlak (≤ 1MPA) si může vybrat gumové nebo neasbestové podložky; Střední a vysoký tlak (1 ~ 10 MPA) musí vybrat kovové nebo kompozitní podložky.
Pracovní teplota: Normální teplota (-20 ℃ ~ 80 ℃) může vybrat gumové podložky nitrilu; Vysoká teplota (80 ℃ ~ 200 ℃) musí vybrat fluororubber, kovové nebo grafitové kompozitní podložky.
Kompatibilita médií: Srovnaná s kontaktním médiem (vzduch, mazací olej, chladicí kapalina atd.), Jako je nitrilní guma pro scénáře odolné vůči oleji, fluororubber nebo nerezová ocel pro scénáře odolné proti korozi.
Body instalace a údržby
Příprava před instalací:
Vyčistěte olejové skvrny, rzi, otřepy na povrchu kloubu, zajistěte, aby byl povrch plochý a čistý;
Zkontrolujte, zda podložky mají praskliny, poškození nebo stárnutí (jako jsou kabelové gumové podložky), a nepoužívají ty, které jsou nekvalifikované.
Správná instalace:
Podložky by měly být vystředěny a umístěny, aby se zajistilo úplné pokrytí těsnicího povrchu, zabránit offsetu způsobit místní únik;
Při zpřísnění šroubů aplikujte jednotnou sílu (v diagonální sekvenci), vyhněte se nadměrnému utajení, které mohou rozdrtit podložky nebo nedostatečně utajení, což může vést ke špatnému utěsnění;
Před instalací kovových podložky naneste malé množství tmelu (jako je silikonový tmel), aby se zvýšil těsnicí účinek (není nutný, v závislosti na práci
