1622706406 Atlas Copco

Sada ventilu pro regulaci teploty vzduchového kompresoru ATLAS COPCO

I. Složení soupravy a základní funkce

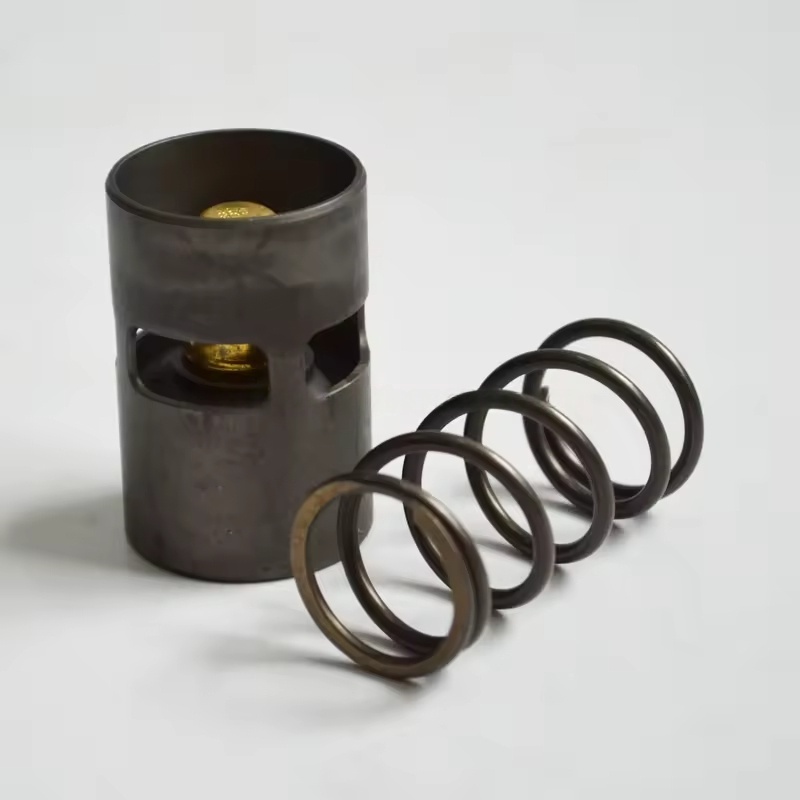

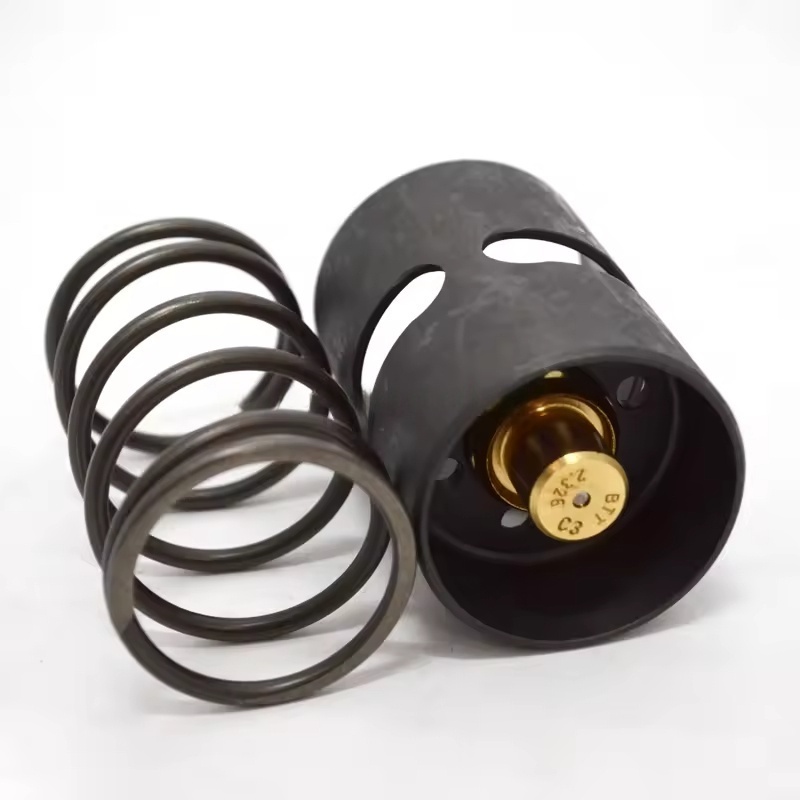

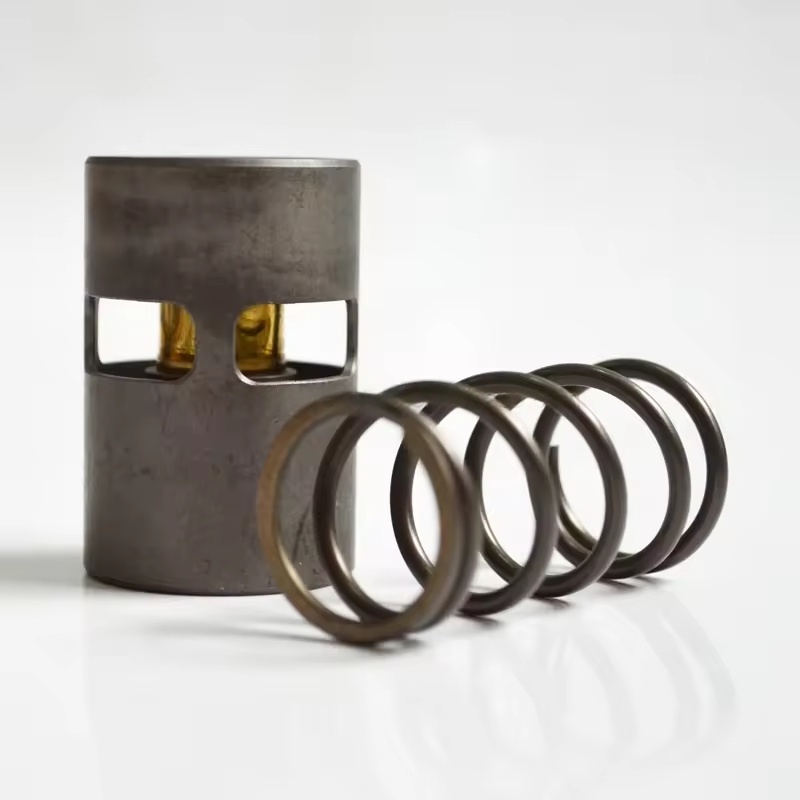

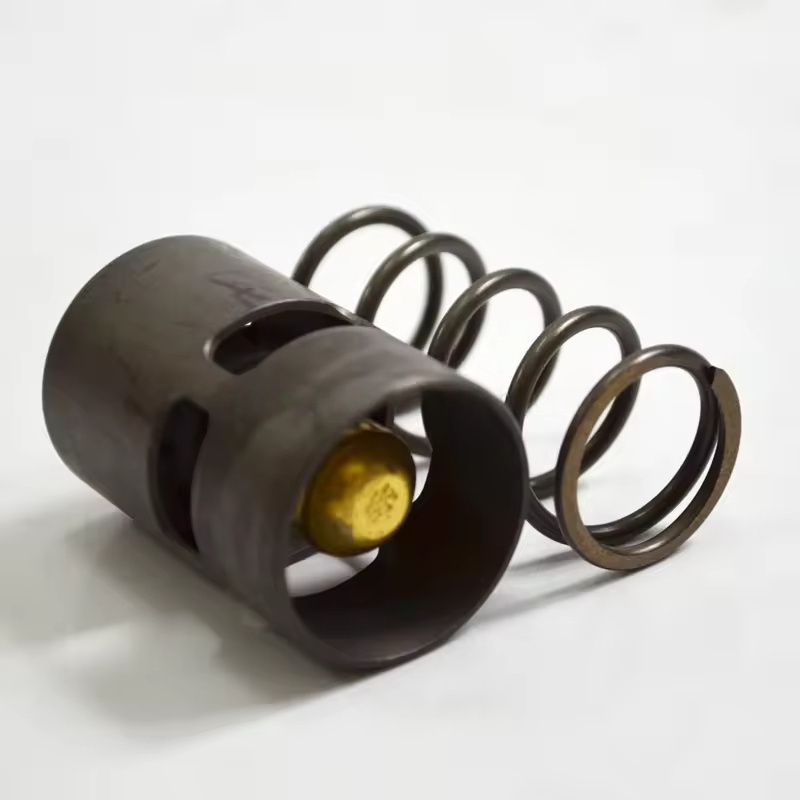

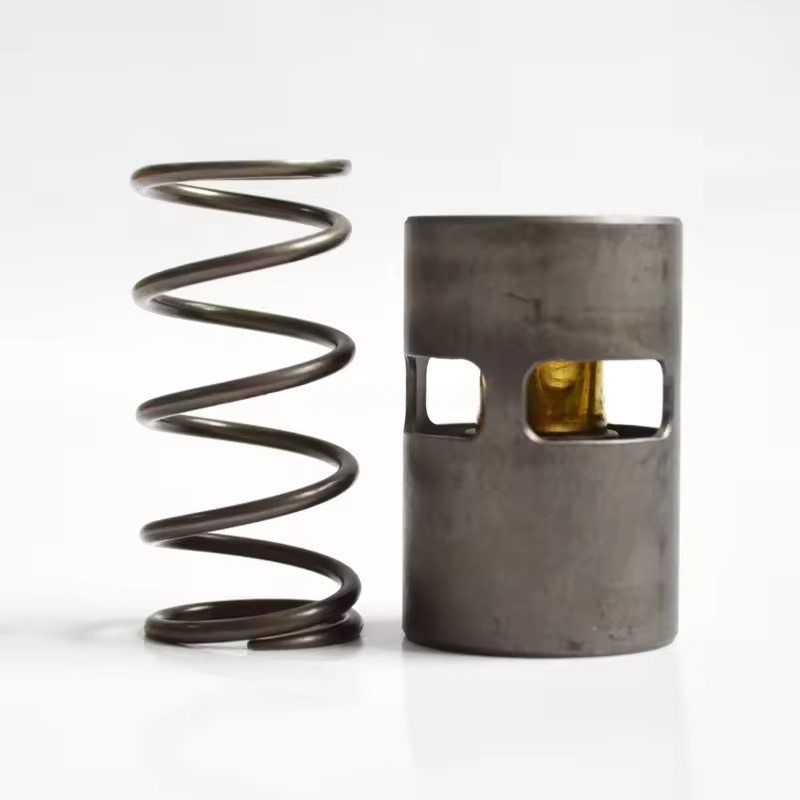

Hlavní součásti: Obvykle zahrnují těleso ventilu pro regulaci teploty (obsahující prvek pro snímání teploty), jádro ventilu, pružinu, těsnění (O-kroužky, těsnění), spojky obtokového potrubí a instalační příslušenství atd.

Pracovní princip: Prostřednictvím prvku pro snímání teploty (jako je žárovka pro snímání teploty vosku) snímá změny teploty oleje a automaticky upravuje otevření jádra ventilu:

Když je teplota oleje nižší než nastavená hodnota, jádro ventilu uzavře chladicí okruh a mazací olej prochází obtokem a vstupuje přímo do hlavní jednotky, čímž rychle zvyšuje teplotu oleje.

Když teplota oleje dosáhne nastavené hodnoty, jádro ventilu se postupně otevře a mazací olej vstupuje do chladicí jednotky pro chlazení před cirkulací, čímž se zabrání nadměrné teplotě oleje vedoucí ke zhoršení kvality oleje.

II. Adaptační charakteristiky

Přizpůsobeno pro různé řady vzduchových kompresorů (jako GA, ZR, ZT atd.) s průtokem oleje, tlakovými parametry a instalačním prostorem pro zajištění přesnosti regulace teploty a přizpůsobení jednotce.

Výběr materiálu: používá kovy odolné vůči oleji, vysokým teplotám (jako je mosaz, nerezová ocel) a speciální pryž, vhodná pro dlouhodobé ponoření mazacího oleje a prostředí s kolísáním teplot.

III. Scénáře pro výměnu nebo údržbu

Pravidelná výměna: Doporučuje se vyměnit každých 4000-6000 hodin nebo synchronně s mazacím olejem, aby se zabránilo opotřebení jádra ventilu, stárnutí prvku pro snímání teploty a následnému selhání ovládání.

Projevy závad:

Teplota oleje je trvale nízká (pod 80 °C), pravděpodobně v důsledku zaseknutého jádra ventilu v poloze bypassu, což zabraňuje pronikání mazacího oleje do chladicí jednotky.

Abnormálně vysoká teplota oleje (přes 100 ℃), pravděpodobně v důsledku zaseknutého jádra ventilu v zavřené poloze nebo selhání prvku pro snímání teploty s neotevřeným chladicím okruhem.

Únik oleje, většinou způsobený stárnutím a poškozením těsnění.

IV. Klíčové body pro výměnu a instalaci

Přípravy:

Vypněte a odpojte napájení, uvolněte tlak oleje v potrubí, počkejte, až jednotka vychladne.

Připravte si kompatibilní originální tovární sadu, klíč, tmel (je-li to nutné) a čisticí hadřík.

Kroky výměny:

Demontujte vstupní a výstupní olejové potrubí regulačního ventilu teploty, zachyťte zbytkový mazací olej.

Povolte staré upevňovací šrouby ventilu, vyjměte starý ventil, vyčistěte olejové skvrny a zbytky tmelu na instalační ploše.

Zkontrolujte, zda je nová sestava ventilu neporušená, vyměňte všechna těsnění, nainstalujte nový ventil v původním továrním směru (věnujte pozornost směru vstupu a výstupu oleje).

Utáhněte spoje potrubí a upevňovací šrouby, aby nedošlo k úniku.

Ladění a kontrola:

Spusťte jednotku a sledujte, zda se teplota oleje mění v normálním rozsahu (80-95 °C).

Zkontrolujte, zda nedochází k úniku oleje na součástech ventilu a rozhraní potrubí, potvrďte citlivou odezvu řídicí teploty.
