Základní funkce a aplikace
Funkce těsnění: Tato souprava obsahuje různé těsnicí komponenty, které se používají pro statické nebo dynamické těsnění ve spojeních mezi blokem přístroje a trubkami, senzory, tlakovými měřidla atd., Aby se zabránilo úniku stlačeného vzduchu, mazání oleje nebo kontrolního plynu.
Kompatibilní komponenty: Je nainstalován hlavně na ovládacím modulu přístroje (přístrojový blok) vzduchového kompresoru. Tento modul obvykle integruje rozhraní tlakového senzoru, rozhraní tlakového měřidla, klouby ovládacích potrubí atd., A je klíčovým uzlem pro sledování tlaku zařízení a přenos signálu řídicího signálu.
Platné modely: 2901353200 je původní tovární číslo dílu Atlas Copco. Běžně se vyskytuje v GA Série šroubovacích vzduchových kompresorů (jako jsou některé střední a velké modely GA) a související zařízení pro komprimované vzduchové systémy. Specifická kompatibilita musí být potvrzena na základě modelu zařízení a produkční dávky.
Složení a materiály sady

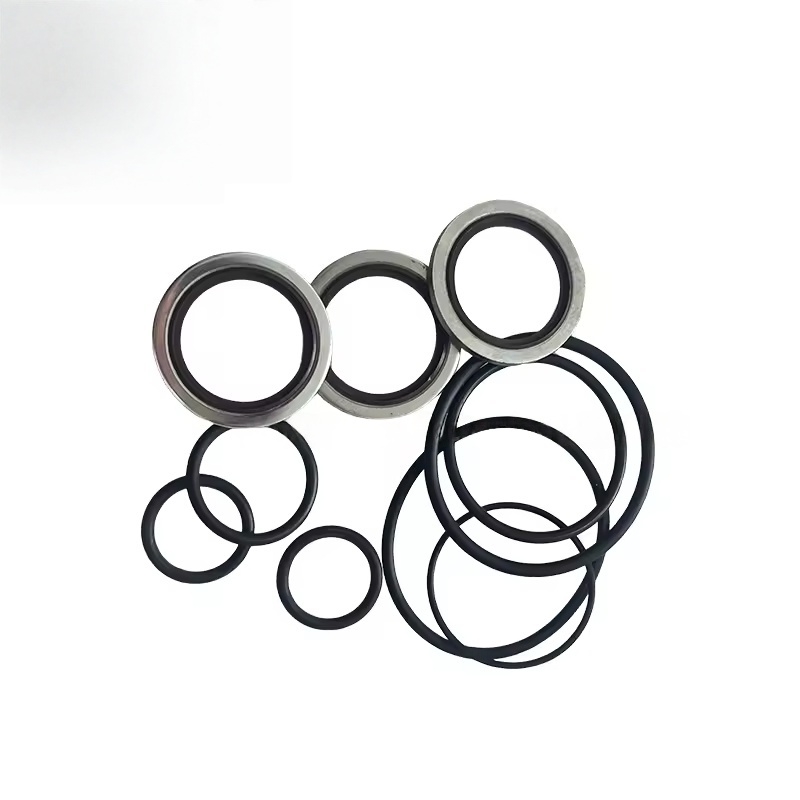

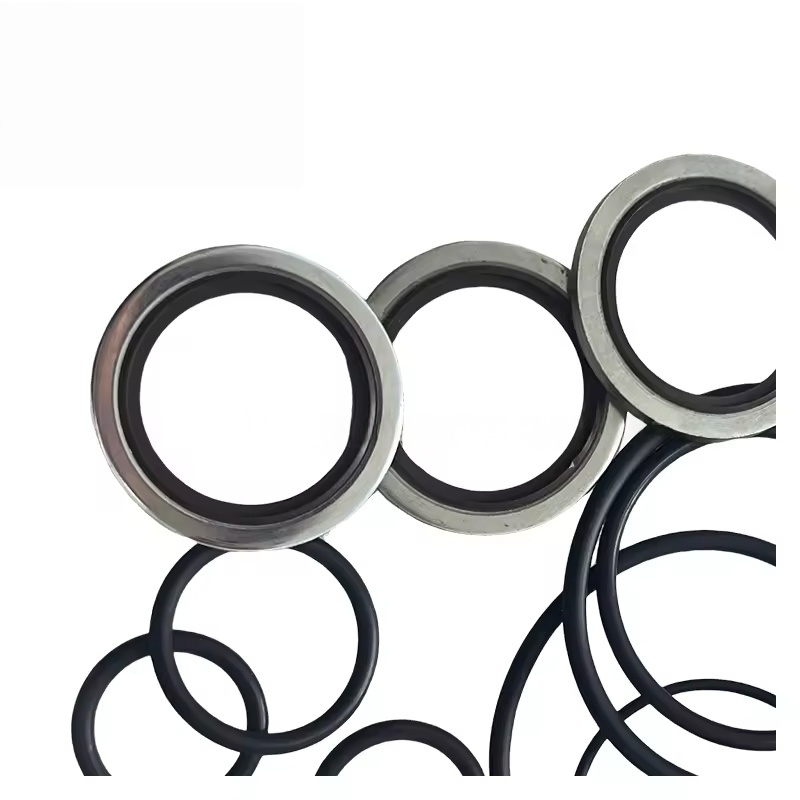

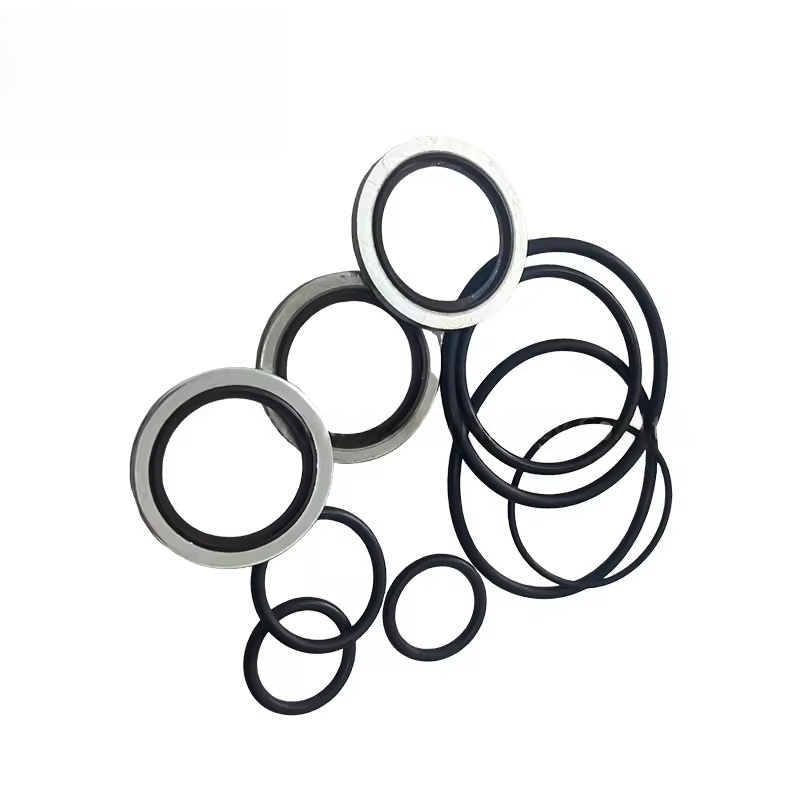

Hlavní komponenty: Obvykle zahrnuje různé specifikace O-kroužků, těsnění těsnění, ploché podložky, potahy prachu atd. Specifické množství a velikost závisí na strukturálním návrhu bloku přístroje.
Materiální charakteristiky:
Složky těsnění většinou používají gumu odolnou vůči oleji a teplotě (jako nitril guma NBR nebo Fluororubber FKM), které jsou vhodné pro mazací olej, komprimované vzduchové média a pracovní teploty 80-120 ℃.
Některé kovové podložky jsou vyrobeny z mosazi nebo nerezové oceli, aby se zajistila vysoká pevnost a odolnost proti korozi.
Požadavky na přesnost: Složky těsnění mají vysokou přesnost rozměru a mezera páření s rozhraním bloku přístroje je přísně kontrolována, aby byla zajištěna spolehlivost těsnění.
Nahrazení načasování a běžné problémy
Výměna signálu:
Únik se vyskytuje na připojení části přístrojového bloku (jako jsou olejové skvrny nebo vzduchové značky na tlakovém rozhraní).
Abnormální zobrazení tlaku (možné v důsledku úniku, což má za následek nepřesné tlakové signály).
Během pravidelné údržby nebo výměny bloku přístroje, senzoru atd. Musí být těsnicí souprava vyměněna současně (těsnicí komponenty jsou součásti náchylné k opotřebení a nedoporučují se pro opětovné použití).
Dopad chyb:
Únik způsobí ztrátu tlaku systému a zvýšení spotřeby energie.
Únik mazacího oleje může znečišťovat životní prostředí nebo způsobit snížení hladiny oleje, což ovlivňuje mazání zařízení.
Zkreslení tlakového signálu může způsobit, že řídicí systém nesprávně posoudí a spustí abnormální provoz jednotky.
Opatření na výměnu a údržbu
Originální záruka náhradních dílů: 2901353200 je originální továrně specifická těsnicí sada. Musí být použita s původními produkty Atlas Copco, aby se zajistilo, že velikost, materiál a blok přístrojů se zcela shoduje a zabrání sekundárním úniku kvůli problémům s kompatibilitou.
Specifikace instalace:
Před výměnou důkladně vyčistěte těsnicí povrch bloku přístroje, odstraňte zbytkové skvrny oleje, stárnoucí těsnicí složky fragmenty a nečistoty.
Nainstalujte každou těsnicí složku do odpovídajícího pořadí podle sekvence demontáže, aby se zajistilo, že nedochází k opomenutí nebo zkreslením (zejména O-kroužky musí být správně vloženy do těsnicí drážky).
Nepoužívejte ostré nástroje k kontaktu s těsnicími komponenty, abyste zabránili poškrábání, které mohou vést k selhání těsnění.
Utáhněte spojovací šrouby podle zadaného točivého momentu, abyste zajistili rovnoměrný kontakt těsnicích povrchů a zabránili nadměrnému utajení, což může poškodit blok přístroje nebo těsnicí komponenty.
